车载嵌入式高音扬声器结构设计

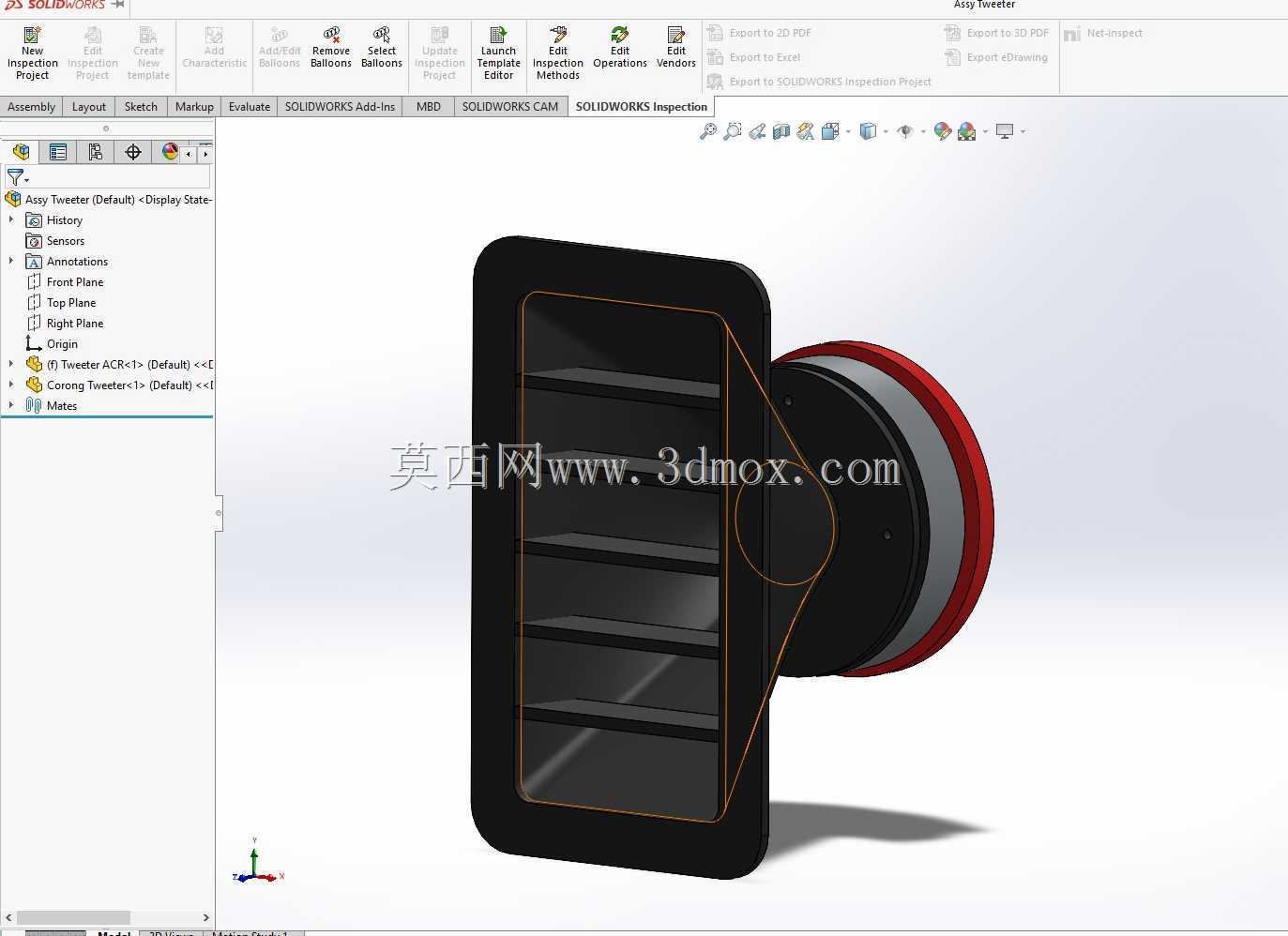

　　该高音扬声器结构主要面向车载前装音响、家用HiFi音箱、专业舞台返听系统的高频单元配套场景，作为音频系统里负责高频段信号重放的核心驱动部件，其结构设计直接决定了高频信号的扩散角度、瞬态响应表现与安装适配性。从实际工程落地角度看，这类高音单元的安装边界需要匹配不同设备的面板开孔尺寸，本次设计的单元采用矩形安装法兰配合圆形磁路腔体的组合结构，法兰边缘做了R2圆角过渡，既可以避免安装时应力集中导致的塑料法兰开裂，也能适配嵌入式安装的卡扣或螺丝固定位，安装法兰厚度控制在2.5mm，预留了0.3mm的密封胶条安装槽，可搭配EVA泡棉胶条实现安装面的密封，减少腔体漏音对高频频响的干扰。

　　在功能特性层面，该单元的频响覆盖2kHz到20kHz区间，正好衔接中低音单元的高频滚降频段，磁路部分采用外置红色华司与T铁组合的外磁结构，磁隙宽度控制在0.8mm，配合25mm芯的高音音圈，可保证高频振动时的线性位移范围，减少大信号输入下的高频失真。振膜前方的矩形导相格栅做了45度倾斜的导流筋设计，每根导流筋的厚度为1.2mm，间距均匀设置为8mm，既可以对振膜形成物理防护，避免异物触碰振膜造成损坏，也能通过导流角度优化高频声波的扩散指向性，减少轴外频响的快速跌落，让听音区域内的高频听感更均匀。

　　设计思路上，整个结构拆分了安装法兰、磁路组件、振膜总成三个独立模块，安装法兰采用ABS+PC合金材质，兼顾表面硬度与抗冲击性能，表面做细咬花处理，可直接适配车内内饰的哑光质感要求，不需要额外做表面喷涂处理就能满足外观件的装配要求。磁路腔体的外壳采用阻燃ABS材质，满足车载电子部件的阻燃等级要求，腔体尾部预留了2mm直径的气压平衡孔，孔位内侧贴有防尘网布，既可以平衡音圈振动时腔体内外的气压差，避免气压阻尼对振膜振动造成额外负担，也能阻挡外界灰尘进入磁隙，避免音圈摩擦产生异音。

　　从安装适配的尺寸边界来看，整个单元的总深度控制在42mm，安装法兰的外形尺寸为120mm70mm，适配的面板开孔尺寸为105mm55mm，安装孔位采用对角布置的两个M3螺丝柱，孔距为90mm，既可以适配嵌入式卡扣安装，也支持螺丝固定，能覆盖绝大多数车载A柱、仪表台高音位，以及家用书架音箱的高音单元安装位的尺寸要求。接线端子设置在磁路腔体的侧下方，端子采用2.8mm插片规格，适配行业通用的喇叭连接线束，不需要额外做转接线束就能完成装配，端子周围做了3mm高的挡墙，可避免线束拉扯导致的端子脱焊问题。在结构细节处理上，振膜与法兰的配合面做了一圈0.5mm的超声线，可通过超声焊接实现振膜组件与安装法兰的牢固连接，焊接后的接缝强度可满足15N的拉力要求，不会因为车辆行驶中的振动出现接缝开裂的问题。磁路组件与法兰的连接采用卡扣加定位柱的组合结构，两个定位柱分别设置在磁路腔体的上下两侧，装配时可先通过定位柱实现预定位，再通过四周的卡扣完成固定，装配效率比纯螺丝固定提升40%以上，也减少了金属螺丝带来的零件数量与装配成本。针对高频振动可能产生的谐振问题，磁路腔体的内壁做了多条3mm高的加强筋，既可以提升腔体的结构刚性，减少腔体谐振带来的音染，也能在注塑生产时减少塑胶件的缩水变形，提升零件的尺寸精度，保证装配时的同轴度要求，音圈与磁隙的同轴度公差可控制在0.05mm以内，避免音圈蹭磁产生的失真问题。
