轨道运输用铝制储液罐体结构设计

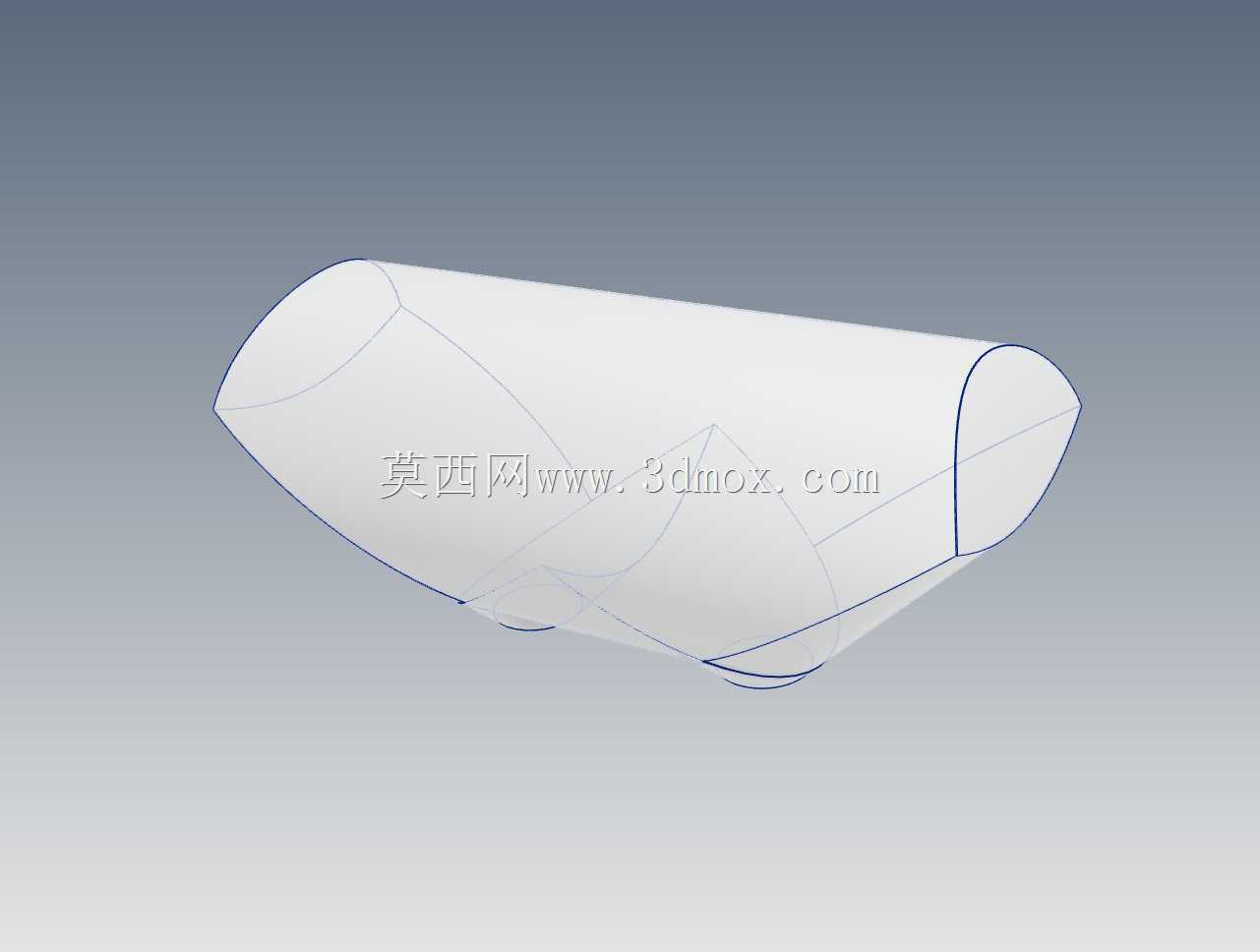

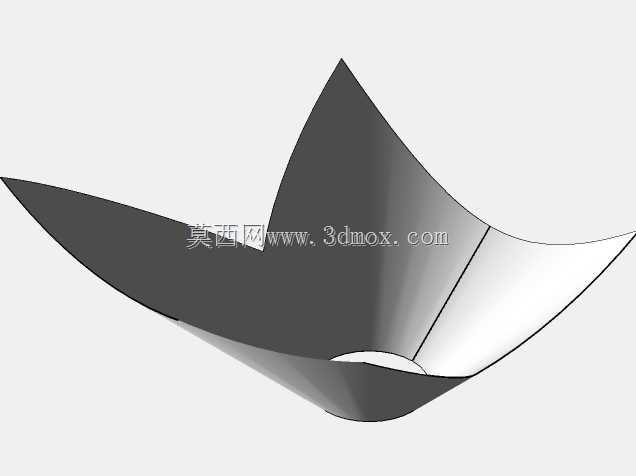

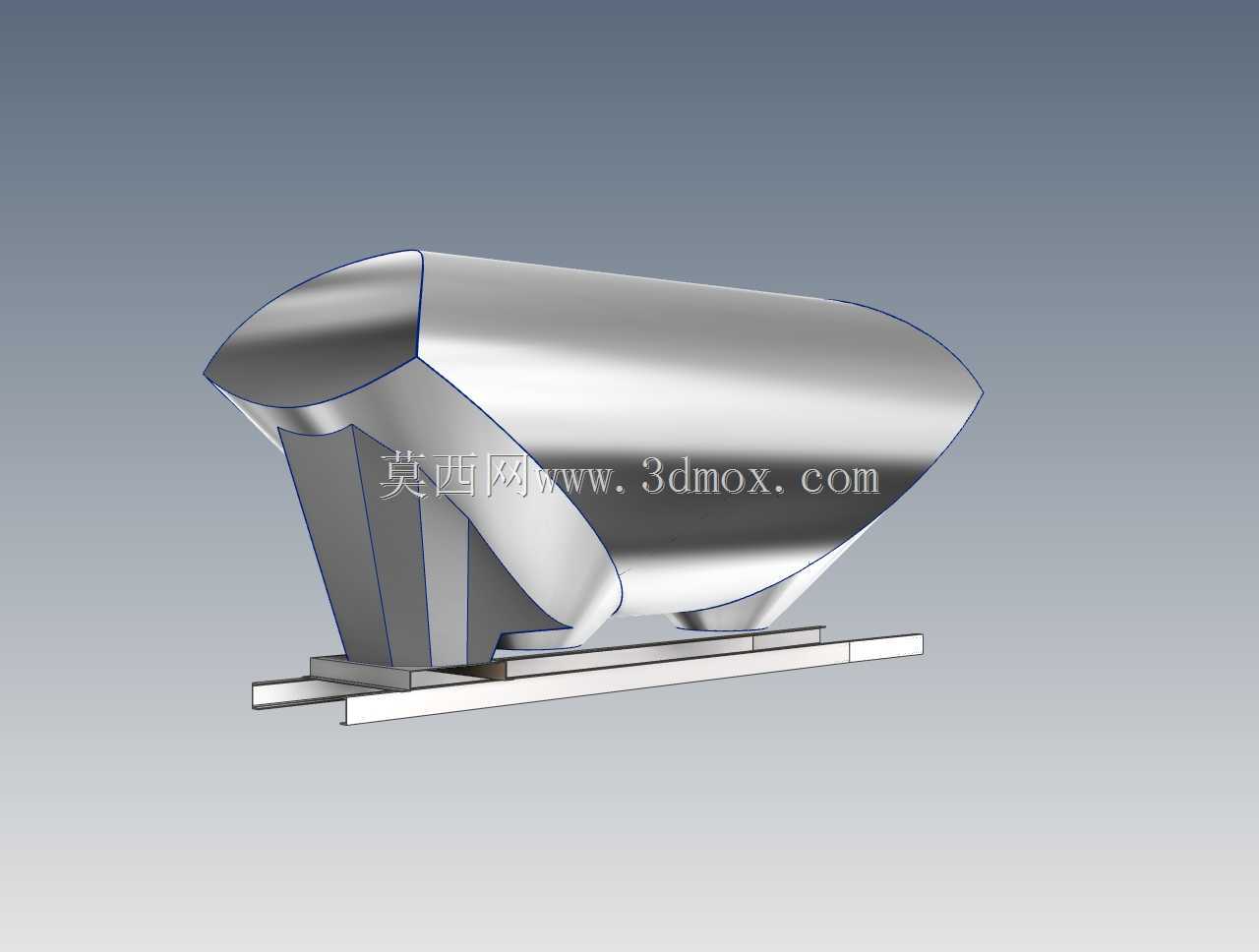

　　该铝制储液罐体主要适配窄轨轨道运输场景，常见于工矿厂区内部的液态物料短途转运作业，可装载水基切削液、乳化液、轻质非腐蚀性油料等生产常用液态介质，替代传统钢制罐体降低轨道运输的整车载荷，适配厂区内小曲率半径轨道的通行限界要求。从结构设计逻辑来看，罐体主体采用流线型变截面壳体设计，摒弃了常规圆柱罐体的等径结构，上部壳体做了大弧度收窄处理，一方面是为了压缩上部占用空间，避开厂区轨道上方布设的管线、架体等障碍物，另一方面流线型外形可降低轨道车辆行进过程中的风阻，尤其适配厂区内半开放运输通道的通行条件，减少行进过程中气流裹挟的粉尘附着在罐体表面。罐体下部采用楔形支撑结构，支撑筋板与罐体底部采用一体化折弯贴合设计，

　　避免了传统焊接支撑带来的应力集中问题，铝制材料的折弯成型特性可让支撑筋与壳体曲面完全贴合，载荷传递路径更顺畅，满载状态下罐体底部的载荷可通过楔形筋板均匀分散到底部的安装滑轨上，不会出现局部应力过大导致的壳体变形问题。底部安装结构采用标准窄轨适配的滑轨基座，基座上预留的安装孔位间距匹配常见工矿轨道车的底盘安装尺寸，安装时可直接通过螺栓将罐体基座与车辆底盘锁紧，无需额外制作转接安装架，基座两侧的限位凸台可限制罐体在车辆启停、转弯过程中的横向位移，避免液态介质晃动带来的罐体侧移风险。从功能特性来看，该罐体的密封结构采用端面压紧式密封设计，顶部加注口的密封面做了精铣处理，配合硅橡胶密封圈可实现无渗漏密封，加注口的开合结构采用快拆式压扣设计，

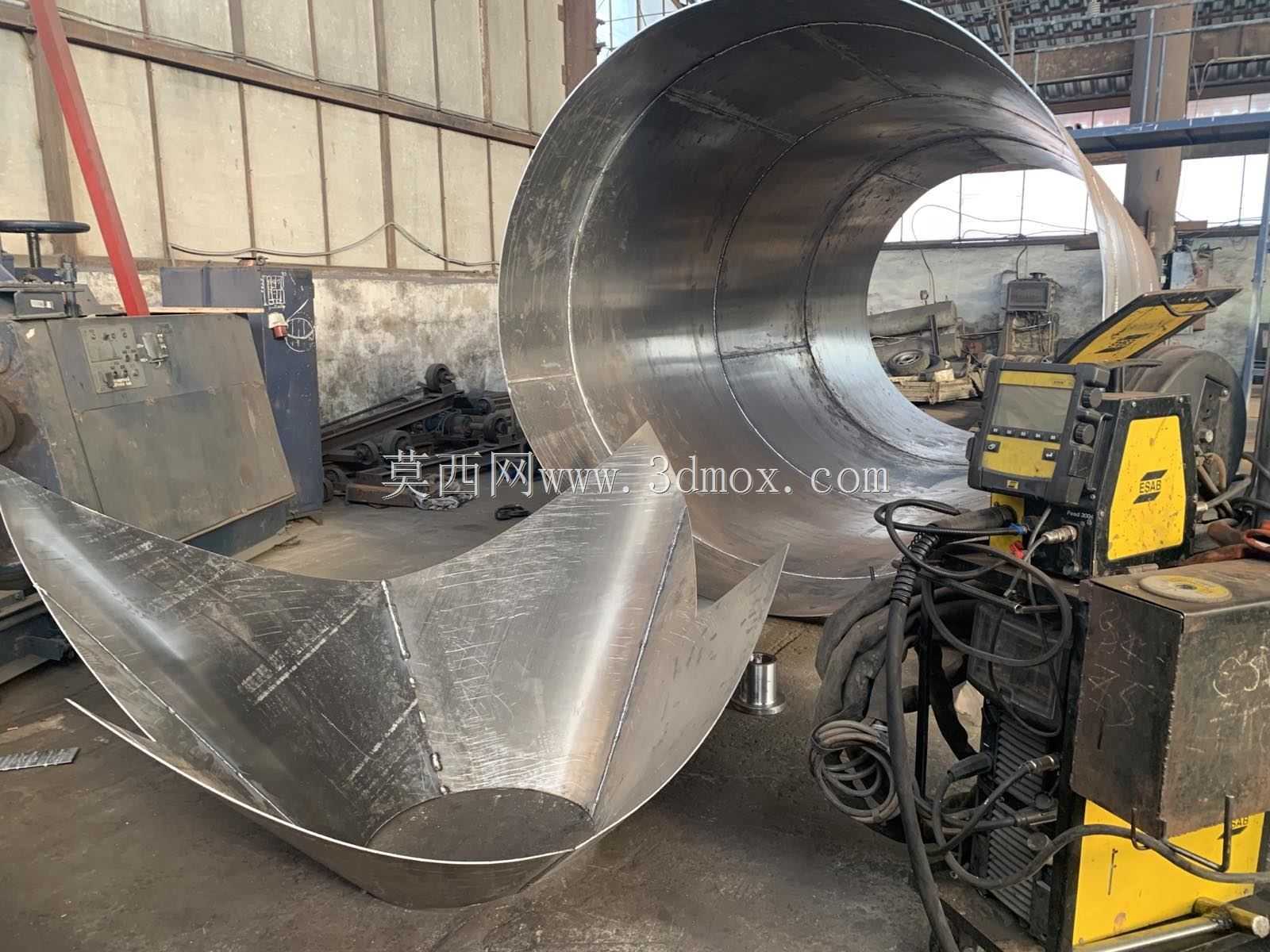

　　无需额外工具即可完成加注口的开启与锁紧，适配厂区内频繁补加、排放液态介质的作业需求。罐体内部设置了两道横向防浪板，防浪板上开有错落布置的过流孔，当轨道车辆启停、变速时，罐内液态介质的晃动冲击力可通过防浪板逐层消解，避免介质大幅晃动带来的车辆重心偏移，提升轨道运输过程中的行驶稳定性。外形尺寸方面，罐体总长度适配常见2吨级轨道平板车的载货平台长度，总高度控制在轨道面以上1.2米范围内，完全符合厂区内部轨道运输的限界要求，宽度方向两侧距离轨道边缘预留了不小于150mm的安全间隙，可顺利通过厂区内的窄轨道岔、站台旁通道等狭窄路段。设计过程中针对铝制材料的焊接变形问题做了专项优化，所有壳体拼接焊缝均采用连续氩弧焊工艺，

　　焊缝位置预留了2mm的焊接反变形量，焊接完成后通过整体时效处理消除焊接应力，避免后期使用过程中焊缝位置出现应力开裂。罐体表面做了阳极氧化处理，氧化层厚度不小于10μm，可适应厂区内潮湿、多切削液雾气的作业环境，避免铝制壳体出现表面腐蚀问题，延长罐体的实际使用寿命。在安装边界上，底部滑轨的安装面平面度要求控制在0.5mm/米范围内，安装时需保证罐体纵向中心线与轨道车底盘中心线重合度偏差不大于3mm，避免偏载带来的轨道轮受力不均问题；罐体与底盘连接的螺栓需采用8.8级以上的镀锌螺栓，锁紧时采用对角分次锁紧工艺，保证每个连接点的锁紧力矩均匀，避免运行过程中螺栓松动。该结构的罐体相比同容积钢制罐体重量降低40%左右，可有效提升轨道车的有效装载量，同时铝制材料的回收再利用成本更低，符合工矿厂区节能降耗的设备选型要求，日常维护过程中仅需定期检查密封件老化情况、连接螺栓锁紧力矩即可，无需做额外的防腐涂装维护，降低了设备全生命周期的维护成本。
