CA6140车床用组合式中间齿轮传动轴

项目分类:机床 发布时间:2023-11-23 ID:716503
  • CA6140车床用组合式中间齿轮传动轴
  • CA6140车床用组合式中间齿轮传动轴

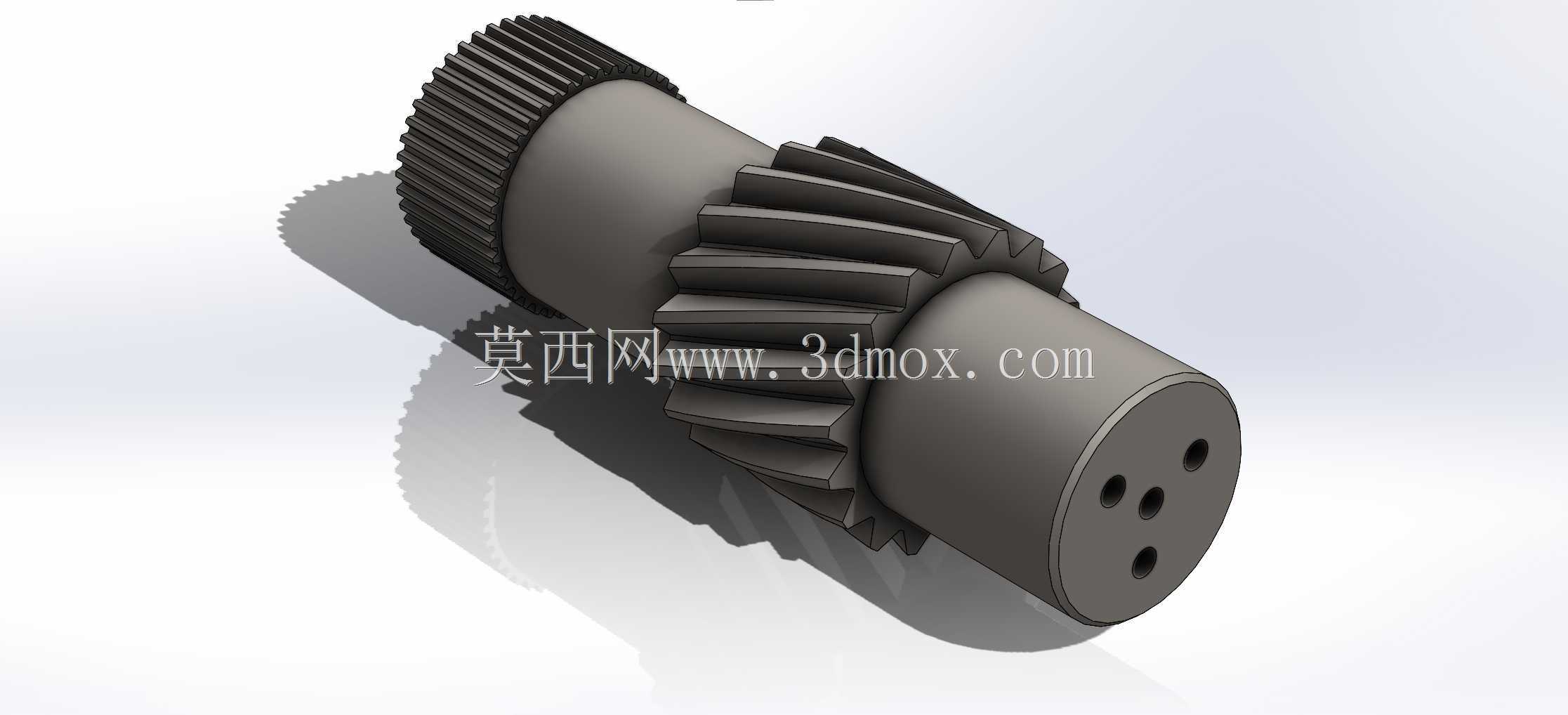

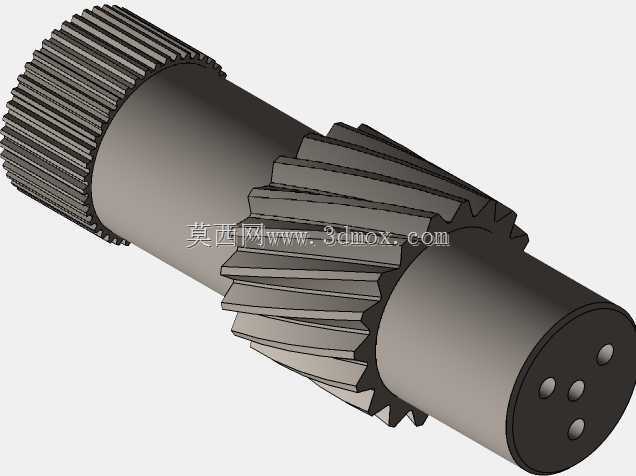

  在普通卧式车床的主轴箱传动链布局中,这类集成了锥齿轮与直齿圆柱齿轮的中间轴,承担着进给系统与主轴变速单元之间的动力换向、扭矩传递核心作用,是CA6140系列车床主轴箱内实现转速切换、进给量匹配的关键传动构件。从结构设计逻辑来看,该轴采用一体化轴齿集成方案,将两段不同齿形的传动齿轮直接加工在轴体本体上,而非采用键连接的分体装配结构,这种设计首先规避了分体齿轮与轴配合间隙带来的传动回差,在车床频繁正反转、切削负载波动的工况下,能有效降低键槽位置的应力集中,提升传动链的刚性与疲劳寿命。轴体一端的锥齿轮用于实现相交轴之间的动力转向,匹配主轴箱内垂直布置的传动轴传动需求,齿部采用渐开线锥齿形,齿向修形量经过切削工况校验,

  能在额定负载下保证齿面接触斑点沿齿长、齿高方向分布均匀,避免偏载导致的齿面早期点蚀;另一端的直齿圆柱齿轮(花键齿段)则用于与滑移齿轮块配合,通过齿轮的轴向滑移实现不同传动比的啮合,完成主轴多级转速的切换,该段齿部的齿顶圆、齿根圆尺寸严格匹配主轴箱内相邻轴的中心距要求,齿侧间隙控制在普通车床传动链允许的公差范围内,既保证传动平稳性,又避免卡滞。轴体的安装边界设计充分考虑了主轴箱的装配空间:两端轴颈分别匹配深沟球轴承与圆锥滚子轴承的安装尺寸,轴承位的轴肩高度严格按照轴承安装定位标准设计,既保证轴承内圈的轴向定位可靠,又不会过高导致轴承拆卸困难;轴端的四个径向通孔用于润滑油路的连通,

  工作时主轴箱内的润滑油可通过该孔进入轴承配合面与齿面啮合区,实现持续润滑,降低磨损。从实际应用场景出发,这类中间齿轮轴的工作转速覆盖CA6140车床主轴的中低转速区间,传递的扭矩需满足普通碳钢、合金钢工件的粗车、半精车切削负载要求,因此轴体材质通常选用40Cr调质处理,齿部表面高频淬火,硬度达到HRC48-52,既保证轴芯部的韧性承受冲击负载,又保证齿面的耐磨性满足长期使用需求。设计过程中需重点校核轴的弯扭组合强度,尤其是锥齿轮啮合位置会产生轴向分力,对应轴承位的轴段需核算挠度,确保轴在最大切削负载下的变形量不超过齿宽的1/1000,避免轮齿啮合错位导致的传动噪声与异常磨损。轴上的台阶尺寸除了满足轴承、齿轮的定位需求,

  还需预留足够的装配间隙,保证主轴箱装配时轴组件能顺利从箱体侧孔装入,相邻零件的倒角、退刀槽尺寸均符合机械加工工艺要求,锥齿轮端的齿坯加工需保证齿顶圆锥面的径向跳动、端面跳动符合齿轮加工精度要求,直齿段的花键齿需保证等分度公差,确保滑移齿轮在轴上移动顺畅无卡滞。在设备维护场景中,这类轴属于车床主轴箱的易损传动件,当齿面出现磨损、点蚀或轴颈出现磨损超差时,会导致主轴转速不稳、切削振动增大、加工表面粗糙度超差等问题,更换时需保证轴的轴向定位尺寸与原厂设计一致,避免齿轮啮合位置偏移导致的传动故障。
