CA6140车床用梯形螺纹传动部件结构

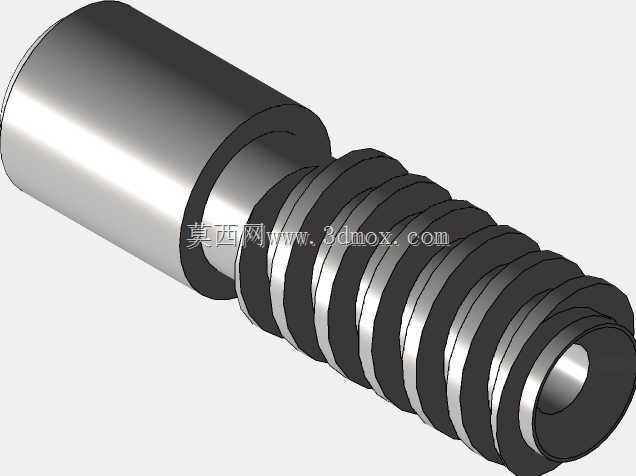

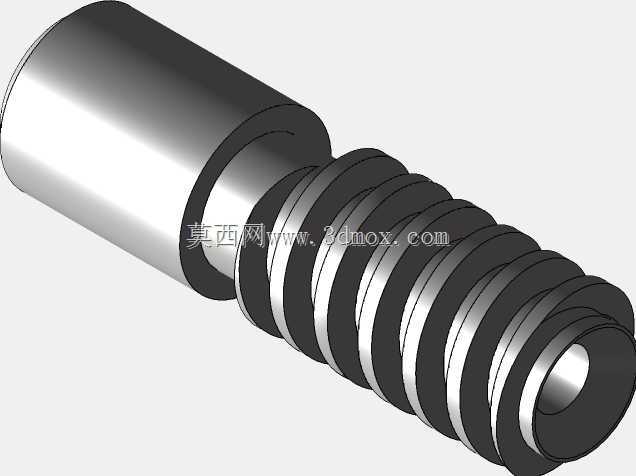

　　在普通卧式车床的进给传动体系中，梯形螺纹副是承担直线进给动力传递的核心构件，这类部件的加工精度、装配同轴度直接决定了车削加工时的走刀平稳性与螺纹加工的螺距精度。本次呈现的梯形螺纹部件，是针对CA6140车床进给箱到溜板箱之间的传动衔接需求设计的，区别于常规的标准梯形丝杠整杆结构，该部件采用分段式轴颈设计，能够适配现有车床的安装空间，无需对床身的丝杠支撑座进行二次改造即可完成替换装配。

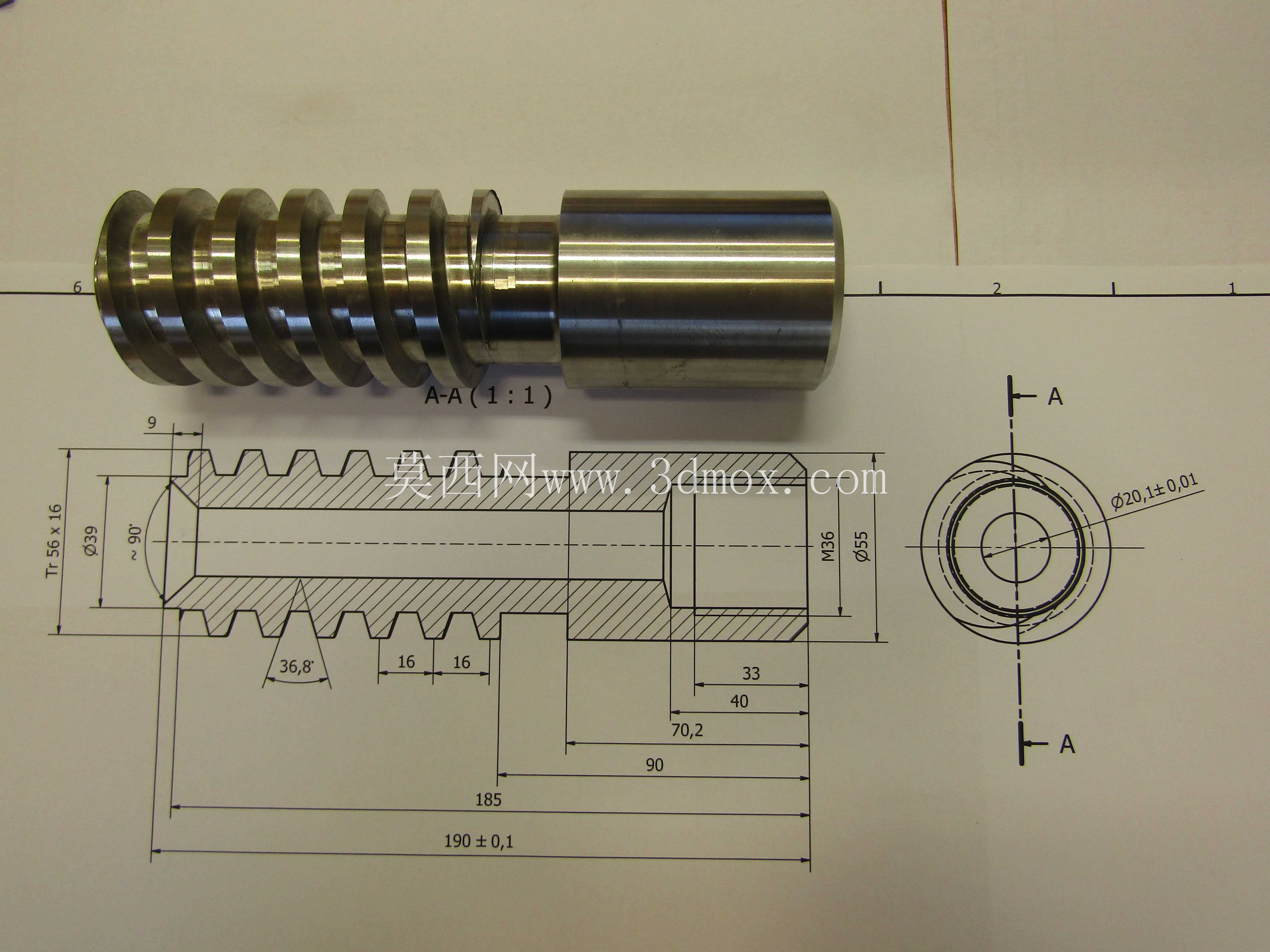

　　从实际应用场景来看，这类梯形螺纹部件主要承担车床纵向进给时的动力转换，将进给箱输出的旋转运动，通过与开合螺母的啮合转化为溜板的直线往复运动，在车削外圆、端面、公制及英制螺纹工序中，都需要该部件保持稳定的啮合间隙与传动效率。设计过程中首先考虑的是螺纹牙型的受力特性，梯形螺纹的牙型角选用30度标准值，牙侧工作表面的粗糙度控制要求匹配车床进给的低速重载工况，避免长期往复运行下出现牙面过早磨损、爬行抖动的问题。部件的左端采用光轴圆柱段设计，用于与进给箱输出端的联轴器或支撑轴承配合，轴颈的直径公差选取过渡配合区间，保证传动过程中无径向窜动；紧邻光轴段设置有定位轴肩，用于装配时抵住轴承内圈端面，控制轴向安装位置，避免丝杠轴向窜动导致的进给尺寸误差。

　　螺纹段的长度设计充分考虑了CA6140车床的最大纵向行程余量，螺纹收尾处采用退刀槽结构，既方便加工时的退刀操作，也能避免开合螺母在行程末端出现卡滞、撞牙的问题。部件右端设置有内孔定位结构，用于接入丝杠的轴向锁紧装置，或者与后续的光杠传动段进行同轴连接，内孔与外圆的同轴度公差控制在0.02mm以内，保证高速旋转时无偏摆振动。从安装边界来看，该部件的最大外圆直径小于床身丝杠安装通道的最小内径，光轴段的长度匹配进给箱侧支撑座的安装深度，装配时无需额外加工调整垫片，即可保证两端支撑的同轴度要求。

　　在功能特性层面，该梯形螺纹部件的牙型经过等距精度校验，螺距累积误差控制在普通车床精度标准允许的范围内，能够满足常规车削加工的进给精度要求；螺纹牙底采用圆弧过渡设计，降低应力集中系数，在频繁正反转的进给工况下，能够有效减少牙根断裂的风险。不同于滚珠丝杠的高精度低负载特性，梯形螺纹副具备更好的抗振性与自锁特性，在车床重切削进给时，不会因为切削力的反向冲击出现溜板窜动的问题，更适合普通卧式车床的粗加工、半精加工工况。设计时还考虑了日常维护的便利性，螺纹段的表面硬度经过调质处理，具备足够的耐磨性能，同时光轴段的密封槽结构可以加装毡圈油封，避免切削液、铁屑进入支撑轴承部位，延长部件的整体使用寿命。

　　实际装配过程中，该部件可以直接替换CA6140车床原有磨损的梯形螺纹传动段，不需要修改开合螺母的啮合尺寸，也不需要调整溜板箱的安装位置，能够大幅降低设备维修的配件适配成本。在传动效率的平衡上，设计时没有过度追求低摩擦系数，而是优先保证传动的平稳性与抗冲击能力，适配车床加工时断续切削的负载波动特性，即使在车削大余量钢件外圆时，也能保持走刀速度均匀，不会出现进给忽快忽慢导致的表面振纹问题。部件的各段轴颈过渡处均采用圆角过渡，避免热处理时出现应力开裂，同时也减少装配时的锐角刮伤风险，符合机械加工零件的安全设计要求。
