70x100规格宽座直角尺机修检测工具

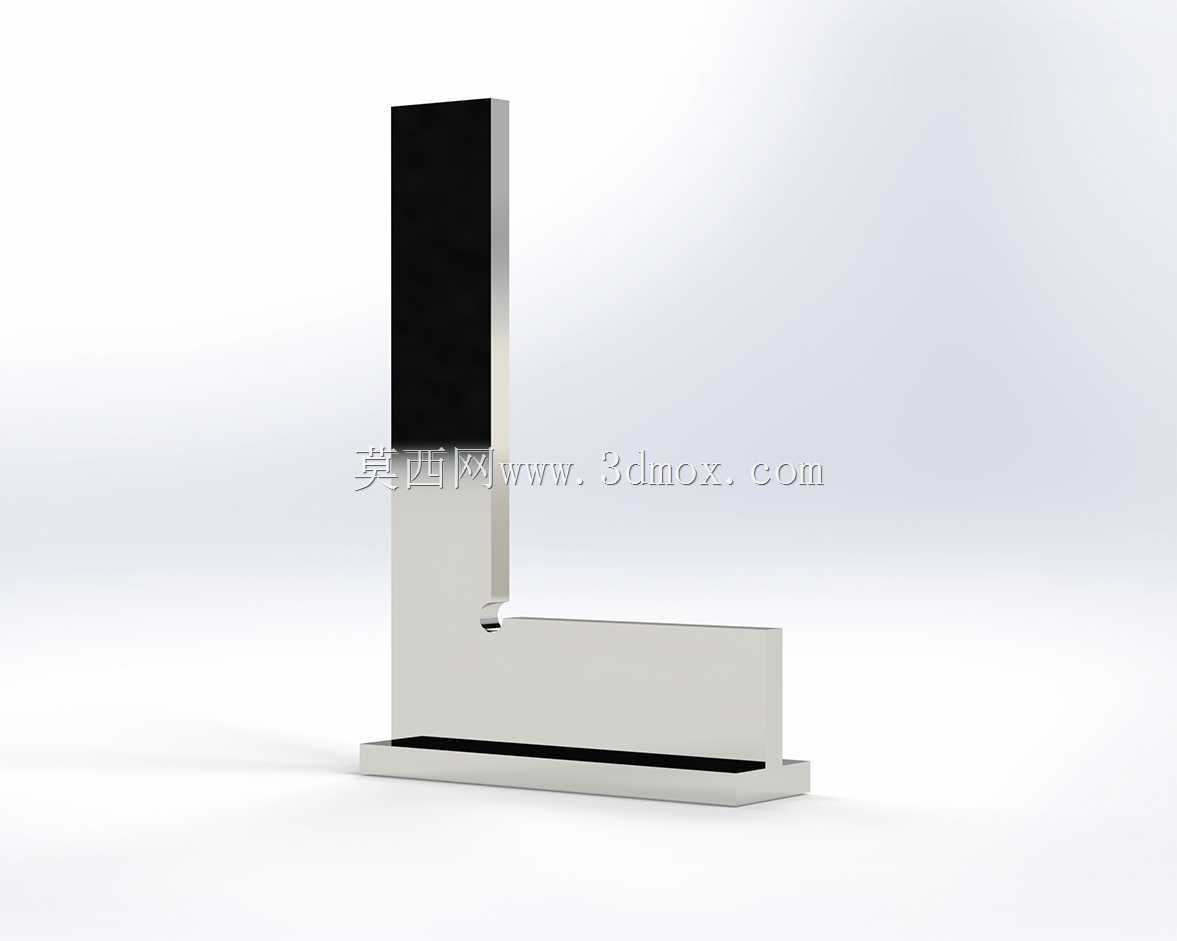

　　在机修车间的日常作业场景里，工件垂直度检测是贯穿设备装配、零件修复、工装校准全流程的基础工序，宽座直角尺作为接触式形位公差检测的核心量具，其结构稳定性与测量基准精度直接决定了修配环节的装配公差是否达标。这款70x100规格的宽座直角尺，采用L型一体式宽座结构设计，区别于普通刀口形直角尺的窄边支撑结构，加宽的底座在接触被测工件基准面时，能提供更大的支撑接触面积，在检测大型铸件、机床导轨立面、焊接结构件垂直度时，不需要额外扶持固定，单靠底座自重就能稳定贴合基准平面，减少人工扶持带来的测量倾斜误差，尤其适合机修现场没有专用检测平台的临时作业场景，不管是在设备安装现场的水泥基础面上，还是在车间临时搭建的钳工工位上，都能快速完成基准对齐。

　　从功能特性来看，这款直角尺的测量边采用高硬度合金工具钢材质，测量面经过精磨与时效处理，长期使用不易产生磕碰变形与应力形变，测量边与底座的垂直精度满足0级精度检测要求，既可以用来检测工件相邻两个面的垂直度误差，也能作为划线基准，在毛坯件上划出垂直于基准面的加工参考线，在机床导轨刮研修复作业中，还可以配合塞尺检测导轨面的直线度与立面垂直度，通过观察直角尺测量面与导轨面之间的透光缝隙，判断刮研余量的分布位置。底座底部与测量边内侧的黑色贴合层采用耐磨防滑材质，既能避免量具与被测工件表面硬接触产生划痕，也能在接触光滑金属表面时增加摩擦力，防止测量过程中量具滑移导致的测量偏差。

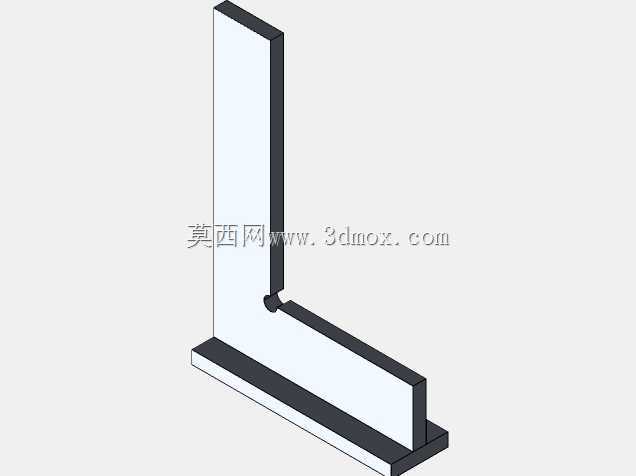

　　设计思路上，这款直角尺没有多余的冗余结构，整体采用对称式L型布局，重心完全落在底座支撑面范围内，即使在倾斜度不超过5度的粗糙基准面上，也不会发生倾倒。测量边的厚度控制在8mm，既保证了测量边的刚性，避免长悬伸状态下的挠度变形，又能在检测窄边工件时，让测量边充分接触被测立面，不会因为测量边过厚无法贴合工件根部的检测位置。底座的宽度为70mm，测量边的有效测量高度为100mm，这个尺寸边界刚好覆盖机修作业中绝大多数中小型零件的检测需求，比如小型法兰盘的端面与内孔垂直度检测、减速机箱体的结合面与轴承孔端面垂直度校验、机修工装的定位块垂直面校准等场景，都能在这个测量范围内完成检测，同时整体重量控制在1.2kg左右，操作人员单手握持就能完成取放、对齐、检测的全流程操作，不会因为重量过大增加现场作业的携带负担。

　　在实际安装与使用边界上，这款直角尺不需要额外的安装固定结构，使用时只需要将底座的测量面完全贴合在被测工件的基准平面上，缓慢推动直角尺让测量边靠近被测立面，通过塞尺测量两者之间的间隙值就能得到垂直度误差，不需要复杂的调平与校准操作，即使是刚入行的机修钳工，经过简单培训就能掌握正确的使用方法。需要注意的是，这款直角尺的测量范围受限于100mm的测量高度，在检测高度超过100mm的大型工件时，需要配合等高块进行分段检测，不能直接用其测量超出量程范围的立面，否则会因为测量边悬伸过长产生挠度变形，导致测量结果失准。另外在存放时，需要将测量面擦拭干净后涂抹防锈油，避免车间内的切削液、润滑油腐蚀测量面，影响后续的检测精度。在机修现场的设备拆装环节，这款直角尺还能用来检测设备安装垫铁的水平与垂直对齐情况，在装配传动轴支座时，校验支座端面与轴系中心线的垂直度，避免因为装配垂直度偏差导致的轴系运转磨损、轴承温升过快等问题，是机修工位上不可或缺的基础检测工具。
