桌下隐藏式三丰卡尺收纳挂载支架

　　在机械加工、计量检测、产品研发类工位的日常作业中，游标卡尺作为使用频次最高的通用长度量具，其收纳方式直接影响工位整洁度与量具取用效率。多数从业者习惯将卡尺放置在工作台面、抽屉内或者工具架上，台面放置容易被加工碎屑、切削液污染，还可能被其他工件磕碰刮伤量爪测量面，影响测量精度；抽屉收纳则需要频繁开合抽屉，取用路径长，且抽屉内其他工具容易挤压卡尺，造成尺身变形；工具架摆放则会占用工作台上方的有效操作空间，对于桌面操作区域紧张的工位来说十分不友好。这款桌下挂载式的卡尺收纳支架，正是针对这类工位痛点设计的量具收纳方案，适配Mitutoyo系列常用规格的游标卡尺、数显卡尺安装使用。

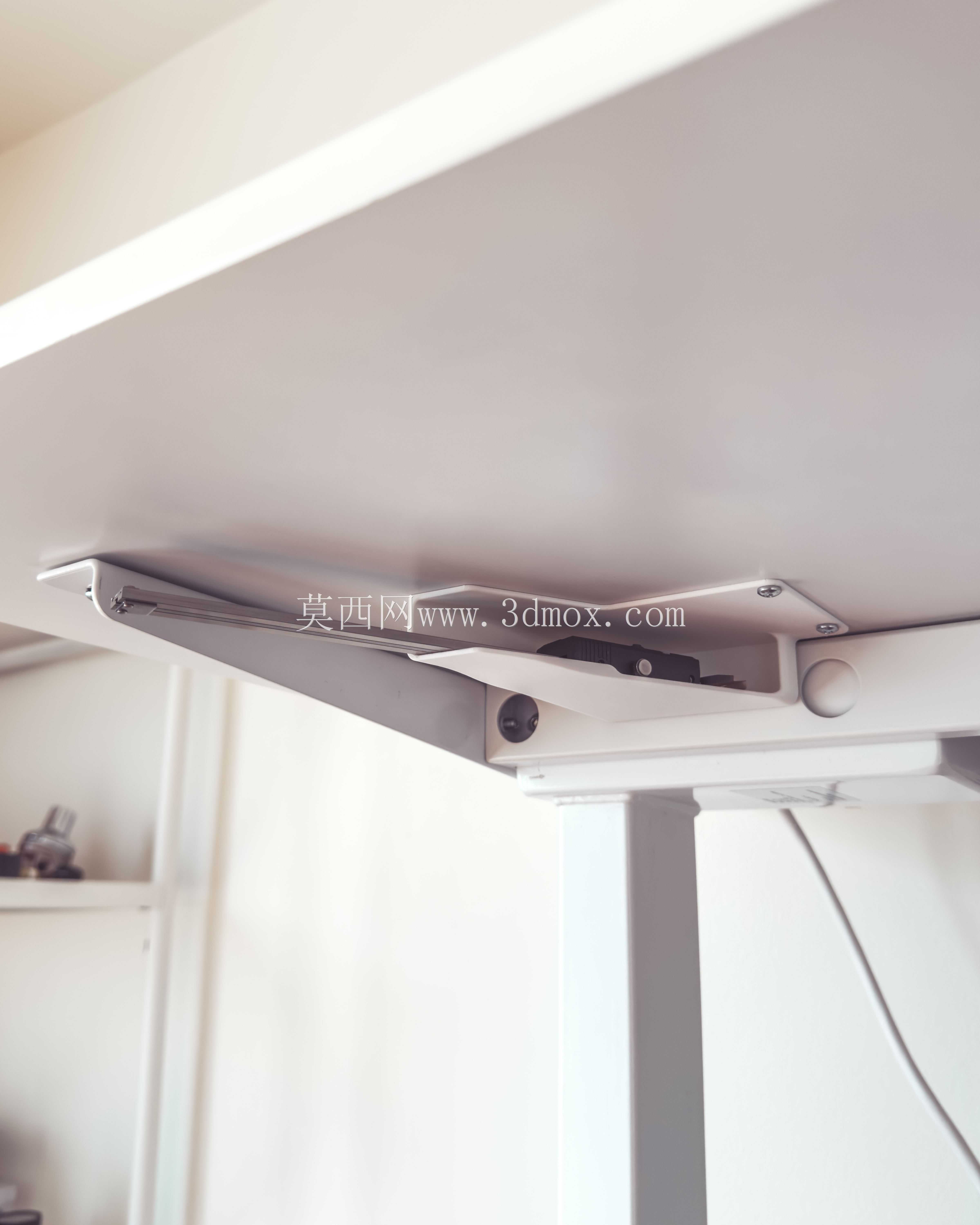

　　从实际安装场景来看，该支架采用桌板下表面倒装的安装方式，完全不占用工作台面的操作空间，安装位置通常选择在工位桌面靠近操作人员惯用手的前侧边缘下方，操作人员坐在工位上无需起身、无需大幅度探身，只需抬手就能摸到支架上的卡尺，取用动作路径极短，完全符合人机工程学的操作逻辑，日常取放卡尺的动作可以在一秒内完成，不会打断正在进行的测量、加工操作节奏。支架的整体结构采用薄型钣金折弯成型，整体厚度控制在20mm以内，安装完成后支架最低点距离桌面下表面的垂直距离不超过35mm，对于常规750mm高度的工作台来说，安装完成后支架距离地面的高度在700mm以上，完全不会磕碰操作人员的腿部，哪怕是操作人员将座椅推到桌面下方收纳时，也不会和支架发生干涉，适配绝大多数常规办公、加工工位的桌下空间边界。

　　结构设计上，支架设置了与卡尺尺身轮廓匹配的限位卡槽，卡槽内侧做了圆弧过渡处理，没有尖锐棱角，取放卡尺时不会刮伤卡尺的尺身漆面或者数显模块的外壳，卡槽的开口角度经过反复调整，既能够保证卡尺卡入后不会因为工位振动、桌面晃动而滑落，又不会因为卡接过紧导致取放时需要额外施加力度，日常单手就能完成卡尺的取放操作。支架的固定端采用沉头螺丝安装的方式，安装孔位做了长圆孔设计，允许安装时根据桌板的实际厚度、桌下的加强筋位置微调固定位置，哪怕桌板下方有预埋的加强筋或者走线槽，也能通过微调孔位避开障碍物，顺利完成安装，固定螺丝采用沉头设计后，螺丝头部完全沉入支架表面，不会突出刮伤卡尺或者操作人员的手部。

　　从功能特性来看，这款支架除了基础的卡尺挂载收纳功能外，还在卡槽一侧预留了小的辅助挂点，可以同时挂载卡尺的深度测量杆配件、清洁用的无尘擦布小挂袋，方便每次使用卡尺前后快速清洁量爪，避免加工碎屑附着在测量面上造成测量误差。支架的表面做了哑光喷塑处理，不会产生反光，不会因为车间或者办公室的灯光反射造成操作人员取放时的视觉干扰，同时喷塑层具备一定的耐油污、耐切削液腐蚀能力，日常使用中如果有少量切削液、润滑油溅到支架上，只需要用抹布轻轻擦拭就能清洁干净，不会出现锈蚀、掉漆的问题。

　　在实际的工位适配场景中，这款支架不仅可以安装在木质办公桌、钢质工作台的下方，也可以安装在工具柜的侧壁下方、货架的层板下方，只要是厚度在15mm到50mm之间的平整板件，都可以通过配套的自攻螺丝或者机丝螺丝完成固定，不需要对桌板做复杂的开孔或者破坏性改造，安装全程只需要一把十字螺丝刀就能完成，后期如果需要调整安装位置，拆卸后也不会在桌板表面留下明显的大面积痕迹。对于需要频繁使用卡尺进行尺寸检测的机加工工位、质检工位、三维建模测绘工位来说，这种隐藏式的收纳方式能够让工位台面保持整洁，没有多余的工具摆放干扰操作，同时量具始终处于随手可及的位置，能够有效减少寻找工具的无效时间，提升日常作业的效率，也能避免卡尺因为随意摆放造成的磕碰、掉落损坏，延长量具的使用寿命。

　　设计过程中还充分考虑了不同规格卡尺的适配性，卡槽的宽度做了通用化设计，能够适配测量范围0-150mm、0-200mm的主流Mitutoyo游标卡尺、数显卡尺，不需要针对不同型号的卡尺更换支架，同一支架可以兼容同品牌多数常用规格的卡尺产品，对于同时持有多把同品牌卡尺的从业者来说，不需要额外采购多个支架，只需要根据工位的使用需求，在不同的操作位置安装对应数量的支架，就能实现多把卡尺的分类收纳，避免不同量程的卡尺混放导致拿错的问题。
