拱形钢结构工业厂房骨架结构设计

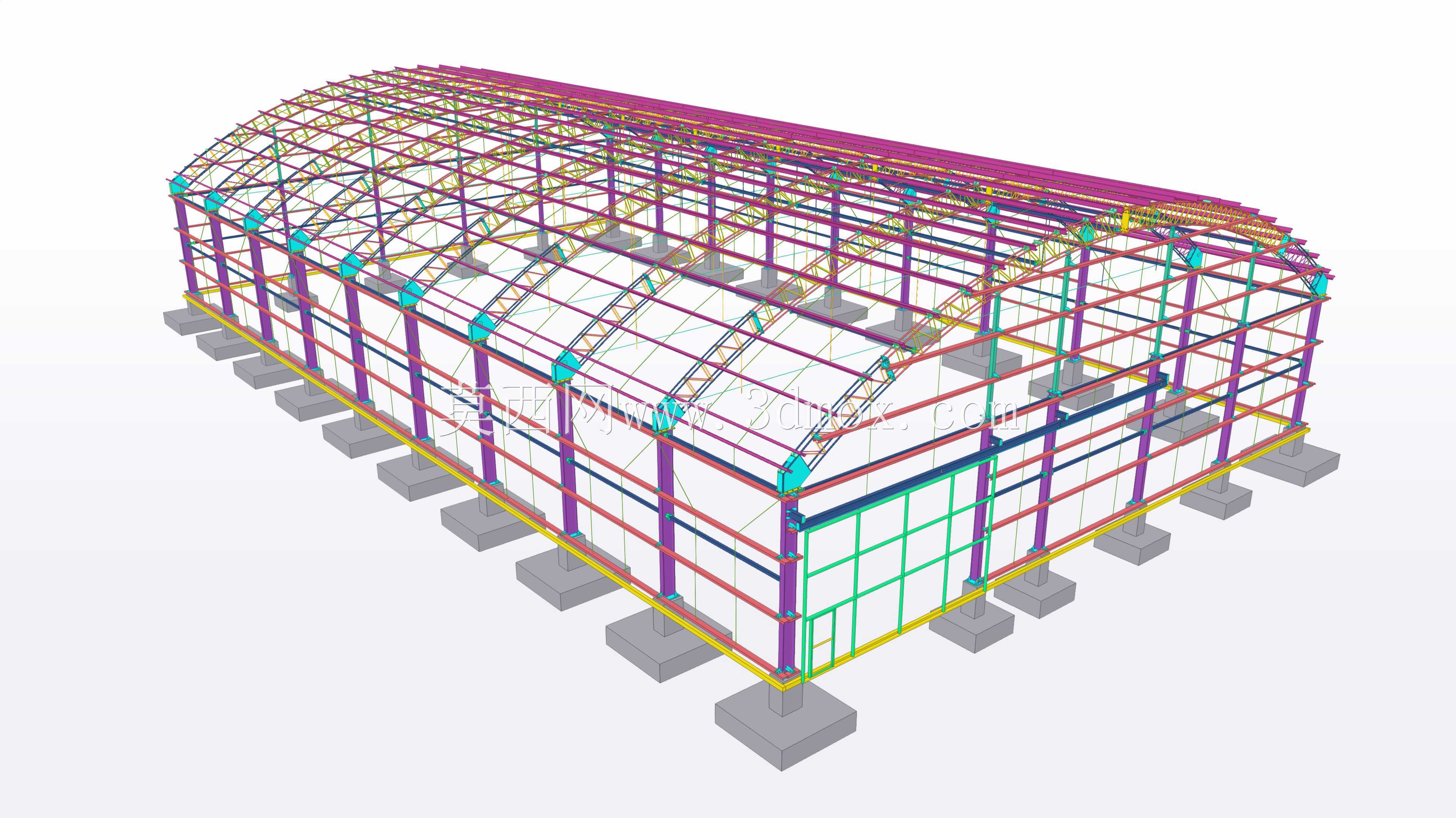

　　这套拱形钢结构厂房骨架模型，完整还原了大跨度工业仓储类建筑的主体受力体系，在实际工程场景中，这类结构常被用作生产车间、大宗物料仓储库房、临时作业棚等大空间需求的工业建筑主体，相比传统混凝土排架结构，钢结构构件可在工厂预制完成后运输至现场拼装，施工周期短、自重轻，对地基承载力的要求更低，同时拱形屋面的受力特性可将屋面荷载均匀传递至两侧排架柱，无需额外设置中间立柱，能最大化释放室内可用空间，适配大型设备摆放、大宗货物堆存、流水线整体排布等对室内净空与连续面积有较高要求的使用场景。

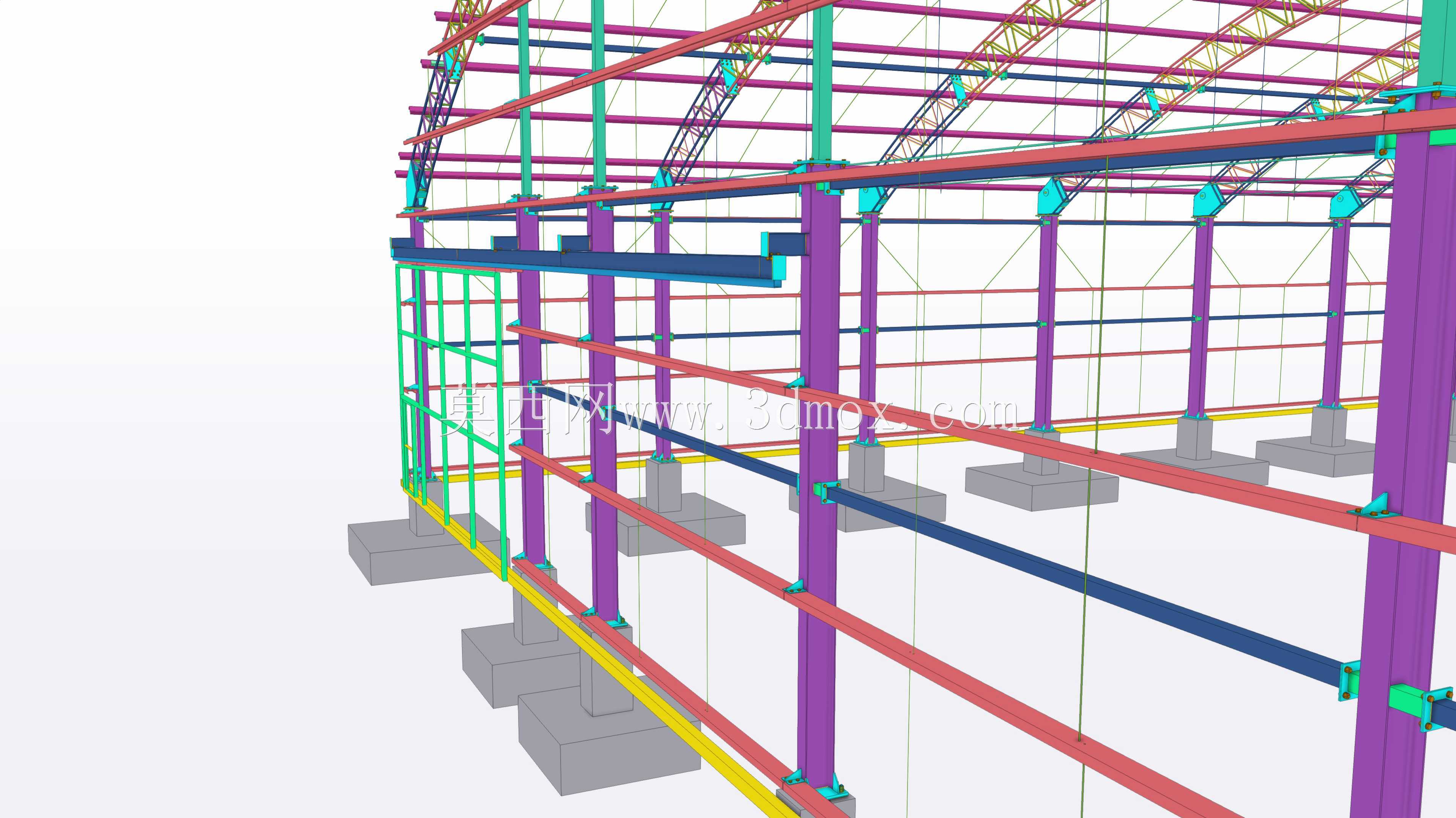

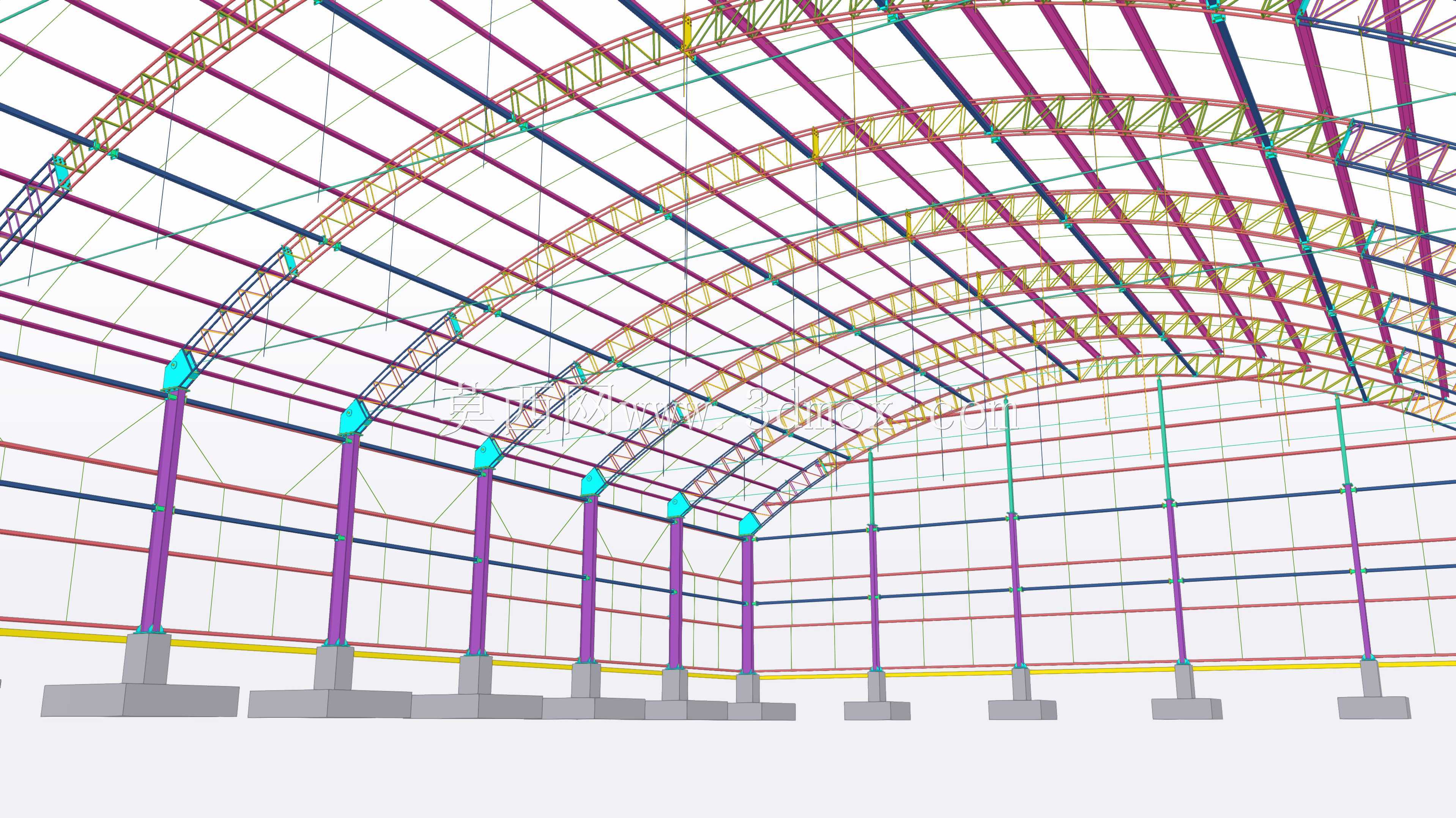

　　从结构组成来看，模型完整呈现了独立混凝土基础、竖向承重钢柱、拱形屋架桁架、纵向系杆、柱间支撑、墙面檩条、屋面檩条以及门窗洞口加固框等全部核心构件，每个构件的连接节点都做了符合工程实际的还原：钢柱底部通过预埋锚栓与混凝土独立基础固定，柱顶与拱形屋架的端部采用焊接加劲肋的刚性连接，保证竖向荷载与水平风荷载的有效传递；纵向布置的系杆沿厂房长度方向串联所有钢柱，配合柱间交叉支撑，可有效抵抗纵向水平力，避免结构沿长度方向失稳；拱形屋架采用三角形桁架形式，上弦杆沿拱形弧度布置，下弦杆水平张拉，中间通过腹杆连接形成稳定的桁架受力单元，相比平直屋面桁架，拱形形式的屋架内力分布更均匀，同等跨度下可减小杆件截面规格，降低整体用钢量。

　　在设计思路的还原上，模型严格遵循了钢结构厂房的常规设计逻辑：独立基础的尺寸与埋深按照上部结构总荷载、场地常规地基承载力做了匹配设计，基础顶部预留的柱脚锚栓位置与钢柱底板的开孔完全对应，保证安装时的定位精度；钢柱采用等截面H型钢构件，沿厂房跨度方向两侧对称布置，柱距按照常规工业建筑的6米标准模数设置，适配常规彩钢围护板的幅宽，减少现场裁切工作量；拱形屋架的矢跨比设置在合理区间，既保证屋面排水坡度满足雨水自然排放要求，避免屋面积水，又不会因矢高过大增加不必要的受风面积与围护材料用量；墙面与屋面的檩条采用冷弯薄壁C型钢，沿柱距与屋架间距均匀布置，檩条与主结构的连接采用标准化连接件，可适配不同厚度的彩钢夹芯板、压型钢板等围护材料的安装需求；厂房端部的门洞位置做了专门的框式加固，门顶设置承重过梁，两侧设置加强立柱，避免大尺寸门洞对整体结构刚度造成削弱，侧墙的窗洞位置也预留了安装边框，可直接对接后续窗构件的装配。

　　从安装边界的还原细节来看，模型中所有构件的拼接位置都预留了合理的安装操作空间，钢柱与基础的连接位置预留了二次灌浆层的间隙，方便现场安装时调整柱的垂直度与标高；屋架分段制作的拼接节点设置在受力较小的位置，采用高强螺栓连接的形式，适配现场高空拼装的作业条件；所有构件的截面尺寸都按照常规18米跨度、1.2米柱距的拱形厂房做了等比例还原，整体室内净空高度满足常规工业作业的通风、设备摆放要求，拱形屋面的最低点净空也能保证人员与小型搬运车辆的通行需求，纵向总长度可根据实际使用需求通过增减标准柱距单元灵活调整，具备很强的场景适配性。

　　在功能特性的呈现上，这套结构模型完整展现了拱形钢结构厂房的核心优势：整体受力体系清晰，主承重构件与辅助支撑构件的分工明确，竖向荷载通过屋架传递至钢柱再传导至基础，水平风荷载与地震作用通过支撑体系与刚性节点分散到所有承重构件，整体刚度均匀，不会出现局部应力集中的薄弱点；所有构件都采用标准化的型钢截面，采购与加工难度低，现场拼装无需复杂的专用设备，普通的焊接与螺栓连接作业即可完成安装；结构本身的自重较轻，在地质条件较差的区域也能通过适当放大基础尺寸完成建设，相比混凝土结构能大幅降低地基处理的成本；同时拱形屋面的造型可让雨水、积雪自然滑落，减少屋面长期荷载积累，在雨雪较多的区域也能保证结构安全，配合彩钢围护体系后，整体建筑的密封、保温性能可满足常规工业生产与仓储的环境要求，适配多数普通工业场景的使用需求。
