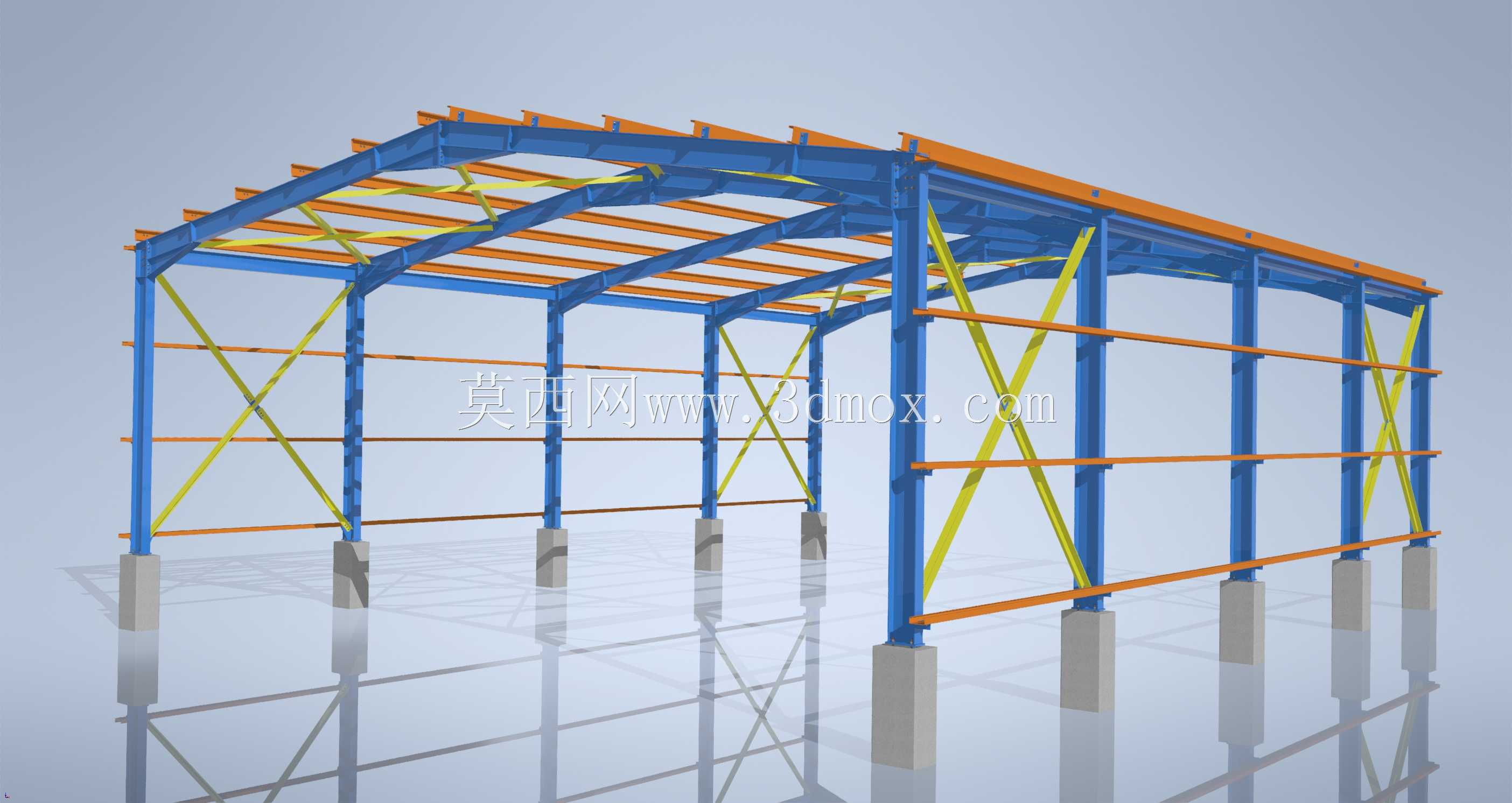

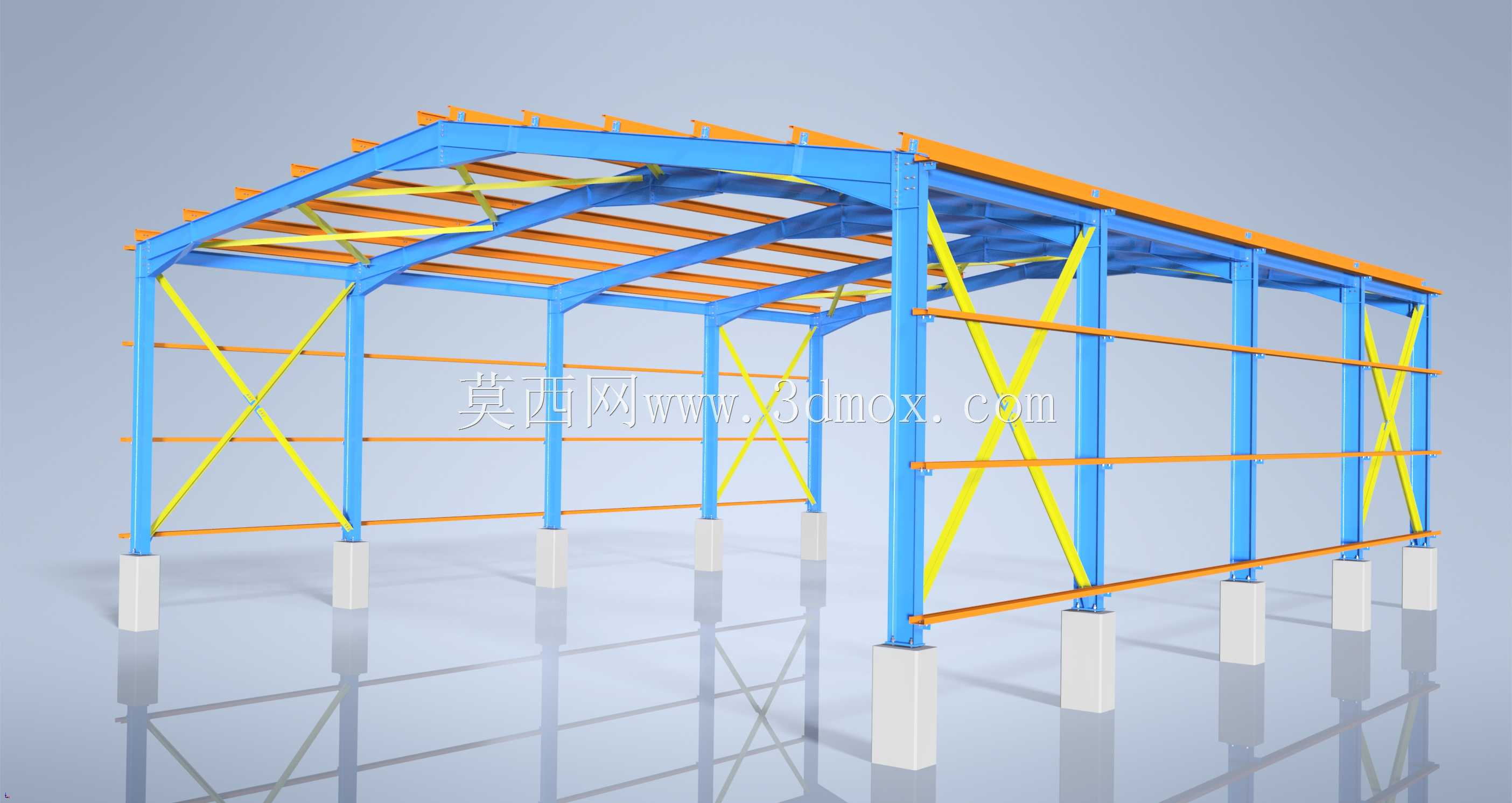

工业厂房用门式刚架钢结构三维设计

　　这套门式刚架钢结构主要面向中小型工业生产厂房、仓储库房、临时作业车间这类场景使用，可直接作为生产作业的上部承重围护结构，适配常规机械加工、零配件存储、轻型装配作业的空间承载需求，能够覆盖无重型起重设备、屋面恒载与活载符合常规工业建筑规范的使用场景。从结构功能来看，整套体系承担屋面荷载传递、墙面围护固定、水平风载与竖向荷载传导的核心作用，所有竖向荷载通过主次梁传递至钢柱，再经由柱底预埋构件传导至下部混凝土独立基础，水平方向的风载、纵向水平力则通过柱间交叉支撑、屋面水平支撑形成的稳定体系传递至基础，避免结构出现侧向失稳。设计过程中优先遵循受力路径最短的原则，主刚架采用变截面H型钢构件，在弯矩最大的梁柱节点位置加大截面高度，向跨中、

　　柱脚位置逐步收窄截面，在保证抗弯、抗剪承载力满足要求的前提下尽可能降低构件自重，减少钢材用量。柱间支撑采用圆钢交叉支撑形式，布置在结构温度区段的中部位置，既能够有效传递纵向水平力，又不会占用厂房内部的通行与设备布置空间，屋面檩条采用C型冷弯薄壁型钢，通过檩托板与主刚架梁连接，预留的螺栓孔位可适配常规彩钢屋面板的固定需求，墙面檩条同样采用冷弯型钢构件，沿柱高方向等间距布置，可直接固定彩钢墙面板或者采光板。安装边界方面，这套结构的柱脚采用外露式刚接设计，每个柱脚预留4个锚栓孔位，匹配下部混凝土独立基础的预埋锚栓定位，安装时需要保证柱底标高偏差控制在规范允许范围内，锚栓紧固后再进行柱脚灌浆作业；主刚架的梁柱节点采用高强度螺栓摩擦型连接，

　　现场安装时需要先完成临时固定，校正构件垂直度与梁的水平度后再终拧螺栓，避免出现安装应力集中。构件之间的连接节点全部预留标准螺栓孔位，无需现场焊接作业，可大幅缩短现场安装周期，适配装配式施工的要求。结构的跨度、柱距可根据实际场地需求调整模数，当前设计的柱距适配常规6米工业建筑模数，檐口高度满足常规中小型设备的进出与安装需求，屋面坡度按照常规排水要求设置，可适配不同降雨量地区的屋面排水需求。在细节处理上，所有钢构件的棱边都做了倒角处理，避免安装过程中出现划伤，支撑构件的张紧装置预留了足够的调节余量，可在安装完成后调整支撑张紧度，保证纵向受力体系的稳定性；檩条位置预留了拉条连接孔，可在安装时配套设置拉条与撑杆，

　　避免薄壁檩条在安装与使用过程中出现侧向失稳。这套结构的内部无多余承重构件，可最大化利用厂房内部空间，方便生产设备的布局调整与生产线排布，同时钢构件全部采用工厂预制生产，构件精度可控，现场仅需螺栓组装，施工难度低，对现场施工人员的技术要求不高，能够快速完成主体结构的安装作业，缩短项目建设周期。结构的防腐处理可根据使用环境调整配套涂层方案，在常规干燥工业环境下采用常规防锈底漆加面漆即可满足使用年限要求，在高湿度、有轻微腐蚀介质的使用场景下，可更换为镀锌构件或者更高等级的防腐涂层，适配不同场景的使用需求。
