SG90微型舵机结构三维建模设计

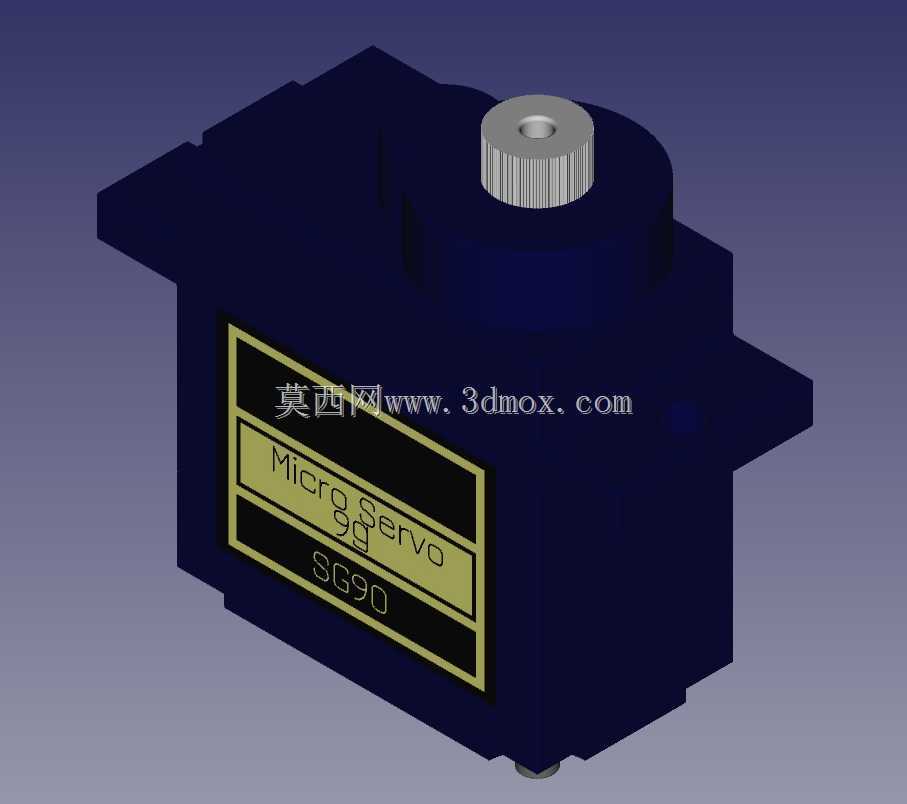

　　做小型自动化装置、航模、教学演示机构的结构设计时，SG90这类微伺服是绕不开的基础执行元件，这次建模完全按照实物测绘的尺寸还原，没有做夸张的外观美化，所有结构特征都对应实际量产件的装配关系。先从安装边界说起，主体外壳的安装耳预留了标准的M2螺丝过孔，两个安装耳的中心距严格匹配市面通用SG90的安装尺寸，不管是装在航模的舵面支架上，还是嵌在小型机械臂的关节基座里，都能直接对位，不需要额外改安装孔位；顶部输出轴的齿形是标准21T舵机齿，和通用的舵机摇臂、舵盘完全适配，输出轴的突出高度也做了精准还原，安装摇臂后不会和外壳上沿发生运动干涉。

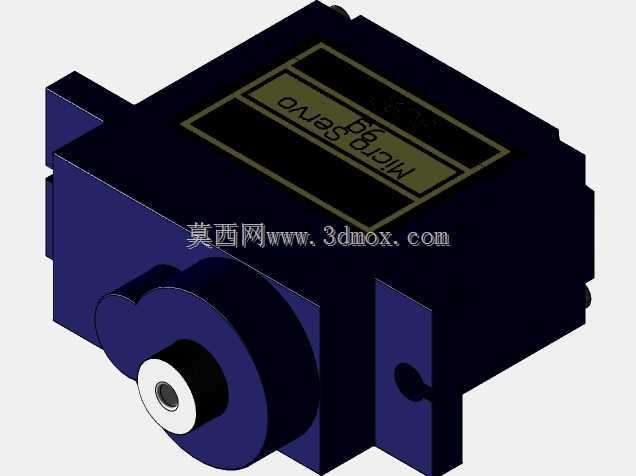

　　设计思路上没有做多余的结构简化，外壳上的标签凹槽、侧面的合模线痕迹、底部的出线槽都做了1:1还原，这些细节看似无关紧要，实际做整机装配干涉检查的时候，出线槽的位置直接决定了舵机引线的走线路径，如果建模时省略这个特征，后续做布线设计时很容易出现引线和周边结构件剐蹭的问题；外壳的加强筋位置也和实物一致，这些筋位既保证了塑料外壳的结构强度，也对应了内部减速齿轮组的支撑柱位置，建模时同步考虑了内部齿轮组的装配空间，虽然外观模型不需要把内部齿轮全部做出来，但外壳的内腔尺寸完全预留了减速组、电位器、驱动电路板的安装位置，后续如果要做爆炸图或者内部结构展示，可以直接基于这个外壳模型拆分内部零件。

　　从实际用途来看，这类微伺服的输出扭矩有限，不能用在大负载的工业传动场景，但在低负载的角度控制场景里适配性极强：比如小型桌面机械臂的关节转动、智能小车的转向机构、航模的舵面控制、教学实验平台的角度调节机构、自动门锁的锁舌驱动，甚至很多DIY的小型文创装置里，都能看到它的身影。建模时特意还原了输出轴的限位结构，实际SG90的转动角度范围是0-180度，模型里输出轴和外壳的限位凸台做了对应，做运动仿真的时候可以直接设置角度限位，不会出现360度空转的错误仿真结果。

　　外形尺寸上，主体的长宽高严格控制在23mm12.5mm22.6mm的常规尺寸范围内，顶部输出轴的直径4.8mm，齿顶圆直径和齿距都和实物一致，安装耳的厚度1.5mm，过孔直径2.2mm，刚好能穿过M2的圆头螺丝，沉头深度也做了还原，螺丝锁紧后不会突出安装耳表面，避免和安装基面产生间隙。很多新手建模时容易忽略的出线口位置，这次也做了准确还原：出线口在主体尾部的下方，直径3mm，刚好能容纳三根杜邦线的外皮，做整机布线时引线可以直接从机身下方引出，不会占用侧面的安装空间，对于安装空间局促的小型装置来说，这个细节直接决定了整体结构的紧凑度。

　　从结构特性来说，这类微伺服的外壳采用ABS注塑成型，建模时外壳的壁厚统一设置为1.2mm，和实际注塑件的壁厚一致，既保证了外壳的强度，也符合注塑工艺的壁厚要求，不会出现壁厚不均导致的注塑缺陷；输出轴采用金属嵌件设计，模型里输出轴和塑料齿轮的配合位置做了轴肩定位，还原了实际装配时的轴向固定方式，做受力仿真时可以直接在轴肩位置设置约束，模拟真实的受力传递路径。很多人做这类小零件建模时容易做得过于理想化，把外壳做成完全光滑的曲面，但实际量产的SG90外壳侧面有细微的脱模斜度，大概1度左右，这次建模也保留了这个工艺特征，不管是做3D打印手板验证，还是做注塑模具设计参考，这个模型都能直接使用，不需要再调整脱模斜度。

　　实际做设备选型时，这个模型可以直接导入装配体里做空间校验，提前确认舵机安装后和周边结构件的间隙，比如装在智能小车上的时候，要确认舵机转动时摇臂不会碰到车轮或者车身盖板；装在机械臂关节上的时候，要确认舵机本体不会和相邻的臂杆产生运动干涉。模型的所有圆角、倒角都和实物一致，没有做尖锐的棱角处理，既符合塑料零件的工艺特征，也避免了装配仿真时出现不必要的干涉误报。
