CA6140机床用剖分式轴承箱结构设计

项目分类:轴承座 发布时间:2023-11-23 ID:716558
  • CA6140机床用剖分式轴承箱结构设计
  • CA6140机床用剖分式轴承箱结构设计
  • CA6140机床用剖分式轴承箱结构设计
  • CA6140机床用剖分式轴承箱结构设计
  • CA6140机床用剖分式轴承箱结构设计
  • CA6140机床用剖分式轴承箱结构设计

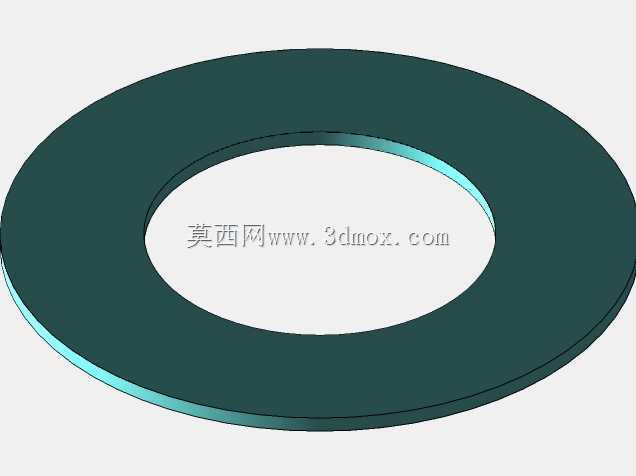

  在普通车床的主轴传动系统布局中,轴承箱是承担径向载荷传递、保障转轴回转精度的核心支撑部件,这款适配CA6140系列卧式车床的剖分式轴承箱,主要用于安装固定深沟球轴承类回转支撑件,承接主轴运转过程中传递过来的切削反力、传动带张紧力,避免转轴出现挠曲变形,保障主轴端的径向跳动、端面跳动参数符合车床加工的精度要求。从实际应用场景来看,这类轴承箱多布置在车床主轴箱的输出端、进给传动箱的中间传动轴位置,也可适配普通输送线、小型减速机的转轴支撑场景,相比一体式轴承座,剖分式的结构设计不需要在装配时沿着轴端轴向穿套,可在转轴已经完成齿轮、带轮等零件装配的状态下,直接扣合在轴的对应安装位置完成固定,大幅降低设备后期维护、轴承更换的拆装工作量,尤其适合轴上零件装配后轴向拆卸空间不足的传动布局场景。

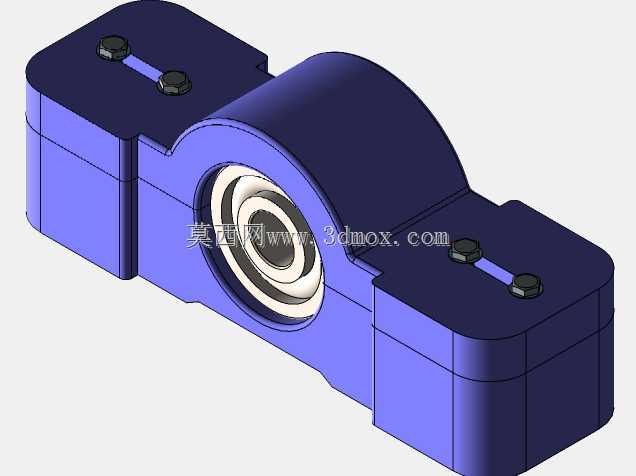

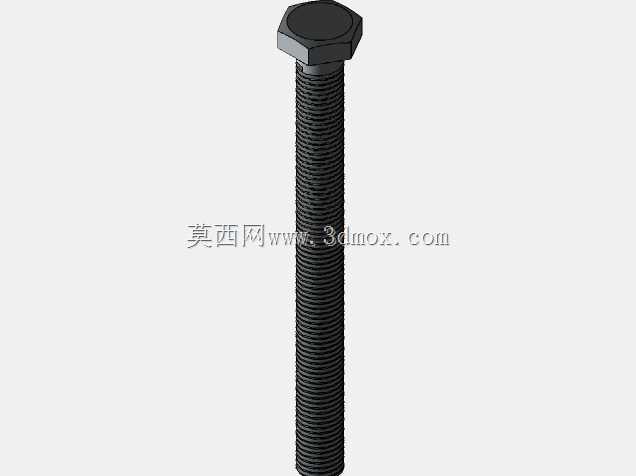

  从结构设计逻辑来看,这款轴承箱采用上下对合的剖分结构,剖分面沿着轴承安装孔的中心轴线水平布置,上下箱体通过四组内六角圆柱头螺栓完成锁紧固定,螺栓孔对称分布在轴承孔两侧的安装凸台上,锁紧时可保证上下箱体的结合面完全贴合,避免出现错位导致轴承孔圆度超差。箱体的轴承安装孔采用台阶式设计,孔内设置限位挡边,可对轴承外圈实现轴向定位,限制轴承工作过程中的轴向窜动,安装孔的内径尺寸与标准深沟球轴承的外圈外径采用过渡配合,既保证轴承外圈安装后不会出现周向转动,也能避免过盈量过大导致轴承外圈变形、内部游隙减小引发的运转卡滞问题。箱体两侧的安装底座采用平直的矩形安装面,底座上预留了螺栓安装槽,可通过T型螺栓将整个轴承箱固定在机床床身的安装导轨面上,安装槽的长圆孔设计允许装配时沿着垂直于转轴轴线的方向微调轴承箱的位置,方便调整转轴与传动件的同轴度,补偿安装过程中的位置误差。

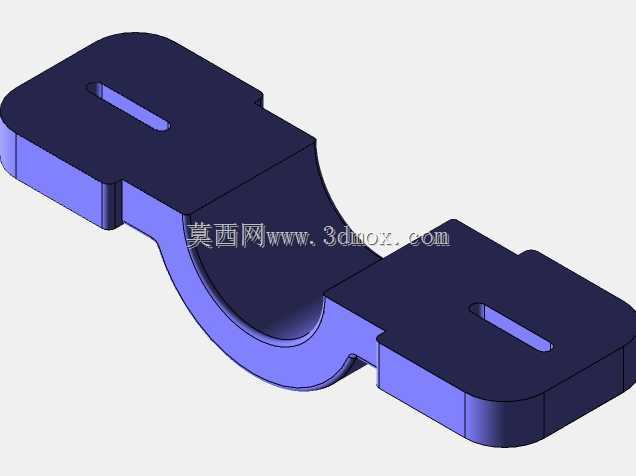

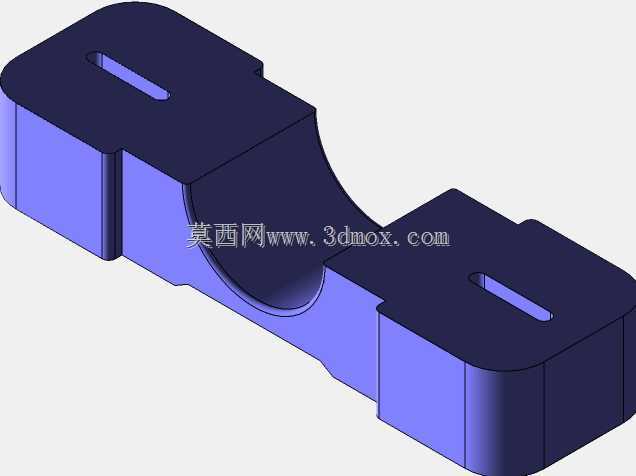

  从安装边界尺寸来看,这款轴承箱的总长度适配CA6140车床对应安装位置的空间余量,轴承孔中心到底座安装面的中心高与车床原有安装尺寸完全匹配,不需要额外加工调整垫铁即可完成替换安装,箱体的最大宽度小于相邻传动部件的最小间隙,不会在运转过程中与周边的齿轮、润滑管路产生运动干涉。箱体的壁厚设计充分考虑了铸铁件的铸造工艺性,壁厚均匀过渡,在轴承孔的承载区域做了局部加厚处理,提升箱体的刚性,避免切削载荷冲击下箱体出现变形导致轴承孔失圆。上下箱体的结合面处加工有定位销孔,装配时可通过圆锥销完成上下箱体的精准定位,保证多次拆装后轴承孔的同轴度不会出现偏差,不需要重新镗孔即可恢复装配精度。

  在功能特性方面,这款轴承箱的结构预留了润滑脂填充空间,轴承安装后可在箱体空腔内填入锂基润滑脂,配合轴承两侧的密封件可实现长时间的脂润滑,不需要额外连接润滑油路,适合低速、中载的传动轴支撑场景。箱体顶部的螺栓采用沉孔设计,螺栓头完全沉入凸台内,不会突出箱体表面,避免运转过程中勾挂周边的管线、操作工具,提升设备运行的安全性。实际装配过程中,需要先将轴承加热后套装在转轴的对应轴颈位置,待轴承冷却抱紧轴颈后,将下半部分箱体放置在安装位置,把带轴承的转轴吊放到下半箱体的轴承窝内,扣合上半箱体,穿入连接螺栓按照对角线顺序分次拧紧,避免单侧受力导致箱体偏斜,之后调整箱体的轴向位置保证转轴与传动件的啮合间隙符合要求,最后拧紧底座的固定螺栓完成安装。日常维护时只需要拆开上下箱体的连接螺栓,即可取下上半箱体,直接更换磨损的轴承,不需要拆卸轴端的带轮、齿轮等零件,大幅缩短设备的停机维护时间,非常适合机加工车间这类需要快速恢复设备运行的生产场景。
