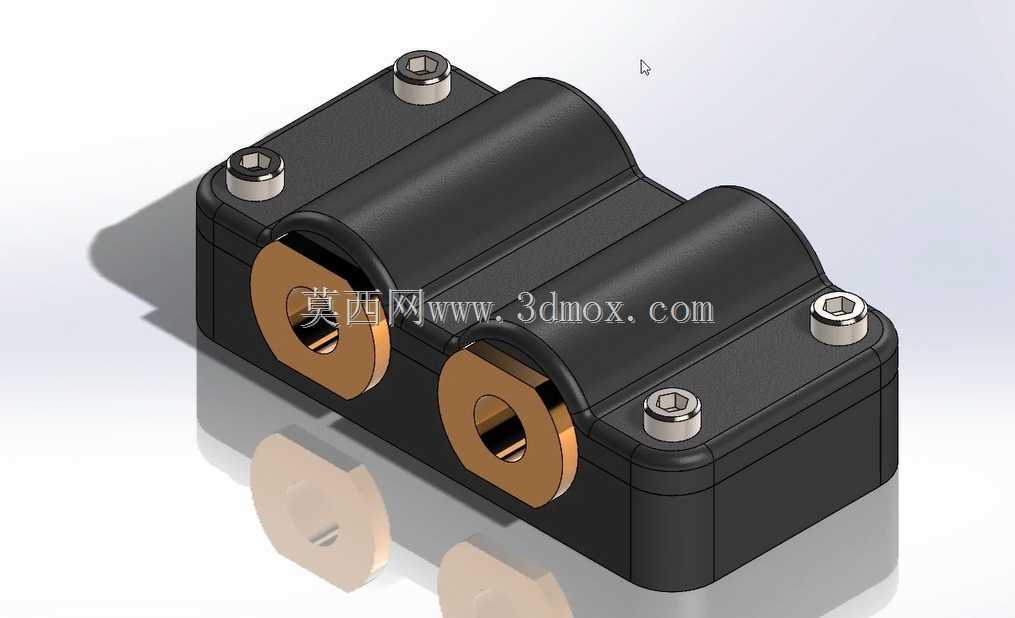

这款双联剖分式轴承座主要适配CA6140普通车床的进给箱与主轴箱之间的中间传动轴系支撑场景,在普通车床的切削作业过程中,轴系需要同时承受来自车刀切削的径向抗力与走刀机构传递的轴向窜动力,常规整体式轴承座在长期运行后出现轴瓦磨损时,必须整段拆卸传动轴才能完成维护,而剖分式结构的设计直接解决了车床日常维保中轴系拆装工作量大的痛点,无需拆解两端的传动齿轮与联轴器,仅需拆除上盖的紧固内六角螺钉即可开盖更换磨损的衬套,大幅缩短设备停机维护的时长。从结构功能来看,该轴承座采用连体式双轴承位布局,两个支撑孔的中心距严格匹配CA6140车床对应轴系的齿轮安装间距,可同时为两根平行布置的传动轴提供回转支撑,相比两个独立安装的单体轴承座,

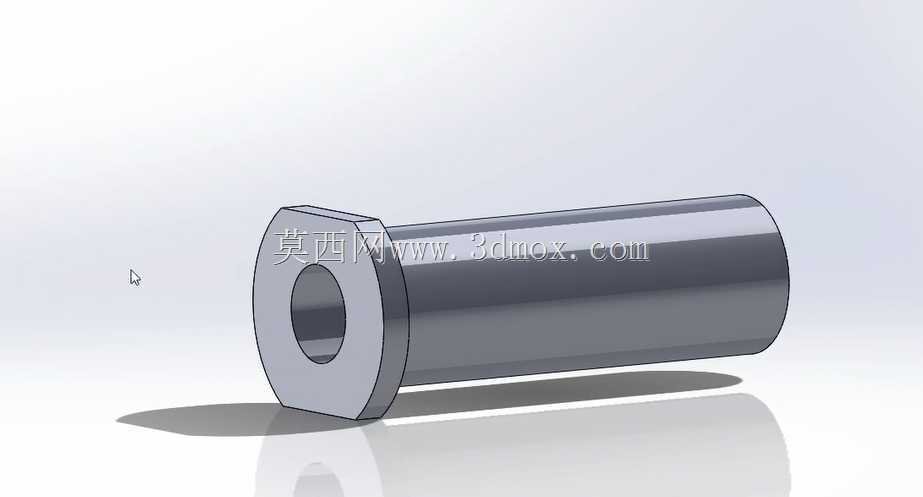

连体底座的刚性更强,能有效避免车床重切削时两个支撑点因切削振动产生的相对位移,保证轴上齿轮的啮合精度,减少打齿、齿面异常磨损的故障概率。每个轴承位都镶嵌有锡青铜材质的衬套,衬套内孔与传动轴采用间隙配合,衬套外壁与轴承座本体的安装孔采用过盈配合,衬套上预留有润滑油槽,可承接车床润滑系统输送的润滑油,在轴颈回转过程中形成稳定的油膜,降低摩擦系数,延长支撑部件的使用寿命。设计过程中,首先根据CA6140车床对应安装位置的轴系载荷参数计算衬套的比压与线速度,确定衬套的壁厚与有效支撑长度,保证在最大切削抗力下衬套的变形量控制在轴系回转精度允许的范围内;其次对底座的安装螺栓孔位置进行适配性设计,

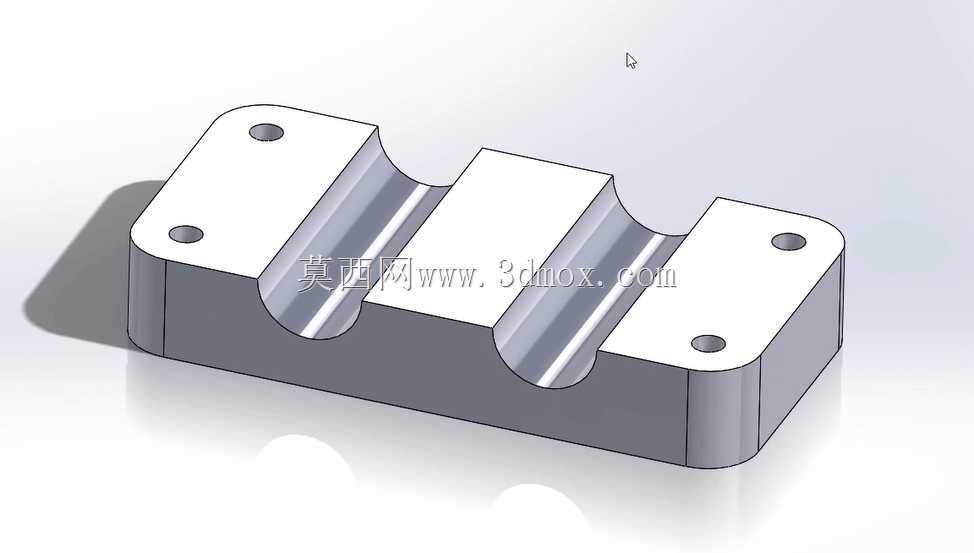

安装孔的中心距与车床床身对应位置的预制安装螺孔完全对齐,无需额外对床身进行打孔改造,可直接替换原厂磨损的同规格轴承座;上盖与底座的结合面采用精加工平面配合,配合面的平面度公差控制在0.02mm以内,合盖后两个半孔的同轴度公差不超过0.01mm,避免轴回转时出现卡滞、别劲的问题;四个角的紧固螺钉采用内六角圆柱头螺钉,螺钉的预紧力经过核算,既保证合盖后结合面无缝隙,防止润滑油泄漏,又不会因预紧力过大导致轴承座孔出现圆度变形,影响衬套与轴的配合精度。从安装边界来看,该轴承座的底座底面为精加工定位面,安装时与床身的安装平面完全贴合,底座的总长度、宽度尺寸严格适配车床安装位置的预留空间,不会与周边的齿轮、挂轮架、润滑管路产生干涉;

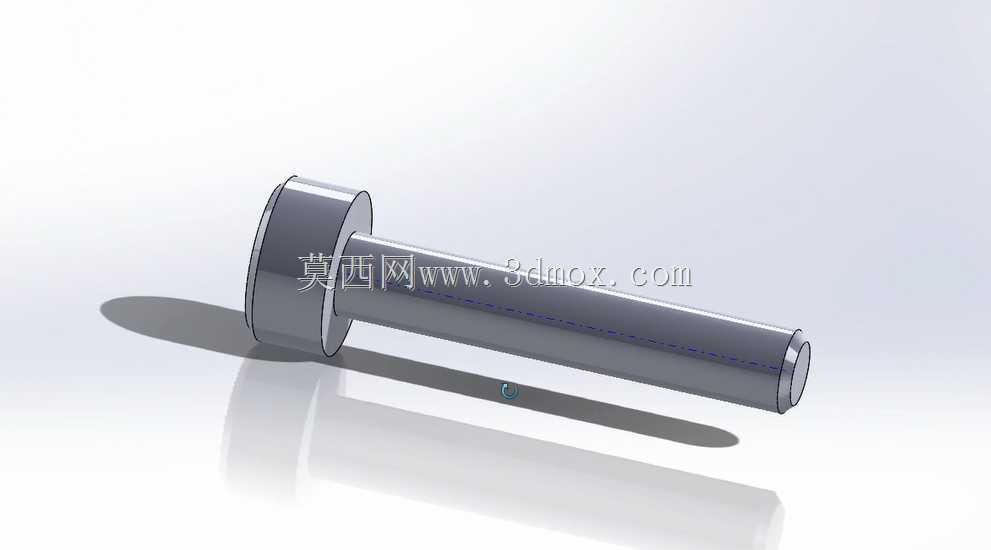

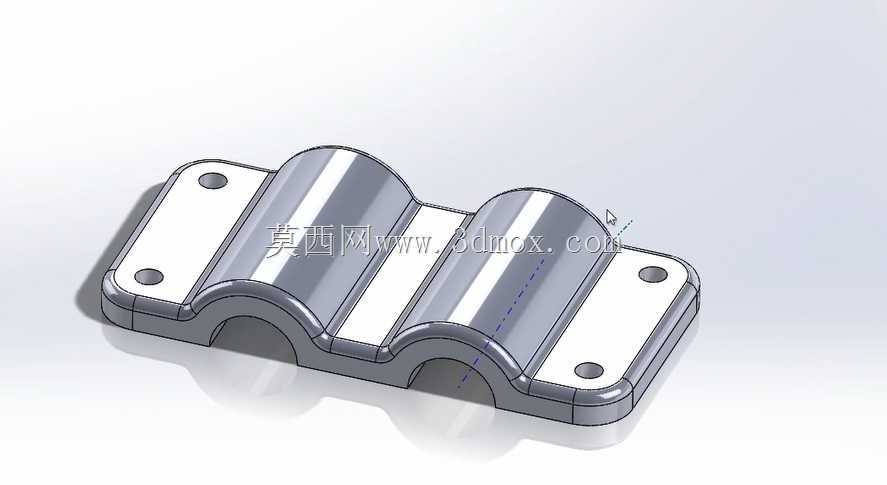

上盖的顶部圆弧面做了倒角处理,预留出传动轴上齿轮回转的安全间隙,两个轴承位的中心高与原厂部件保持一致,安装后无需重新调整轴系的中心高度,即可保证齿轮的正确啮合位置;衬套的内孔尺寸匹配对应传动轴的轴颈直径,两端的衬套凸台可以限制衬套在轴承孔内的轴向窜动,同时可以阻挡部分切削碎屑与灰尘进入轴承配合面,减少磨粒磨损的发生。在实际使用场景中,这类轴承座除了适配CA6140车床之外,同结构的变体也可应用在其他普通卧式车床、铣床的进给传动系统中,只要轴系的中心距、载荷参数匹配即可直接选用,其连体式结构的抗振性能优于分体式轴承座,尤其适合断续切削、重切削的加工工况,能有效提升轴系的运行稳定性,降低设备运行过程中的振动与噪声,保证加工零件的尺寸精度与表面粗糙度。
