方形凸台带座外球面轴承单元结构

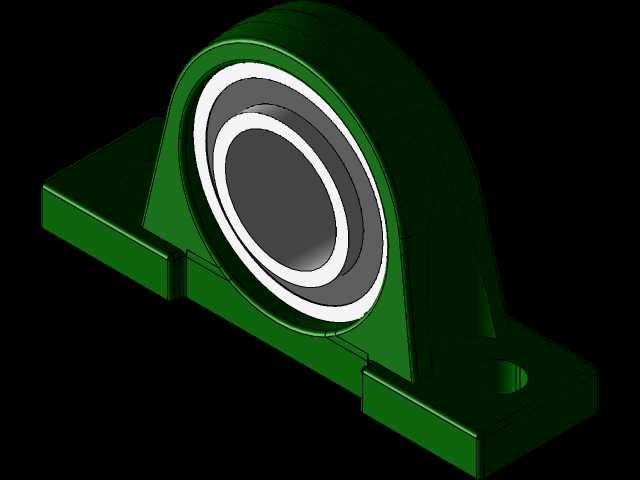

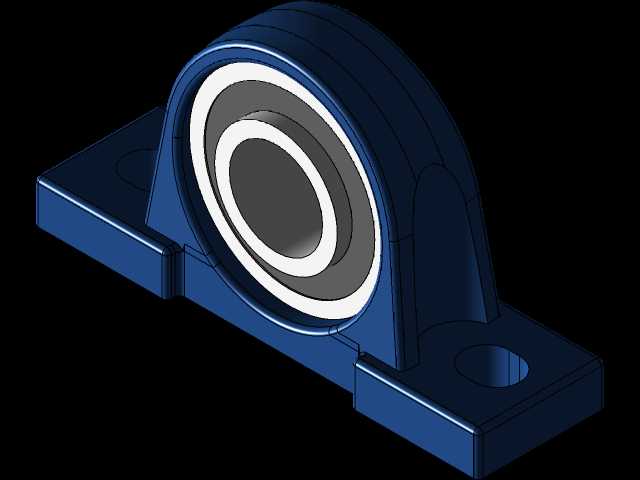

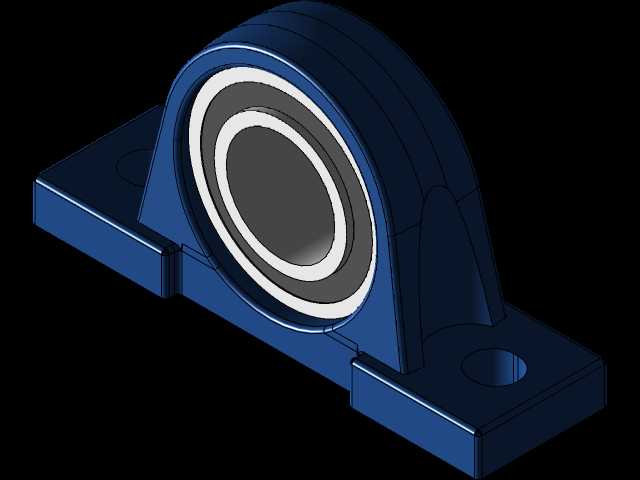

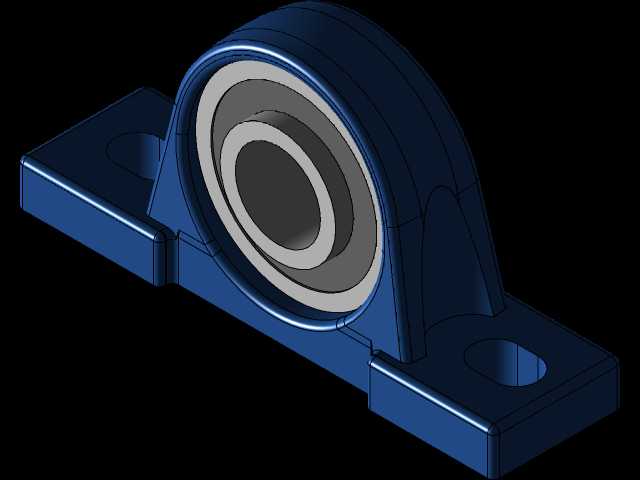

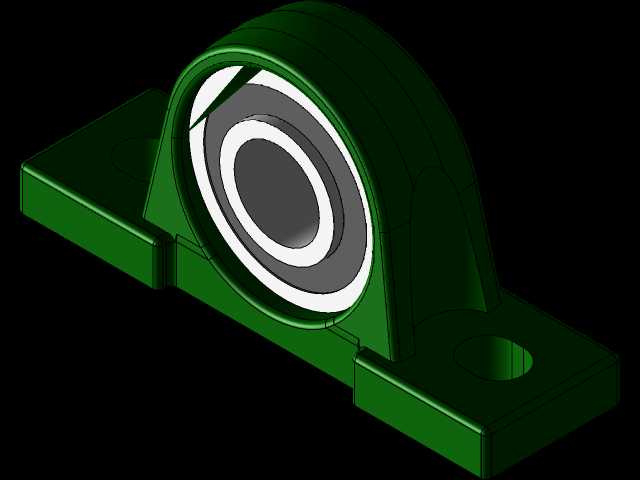

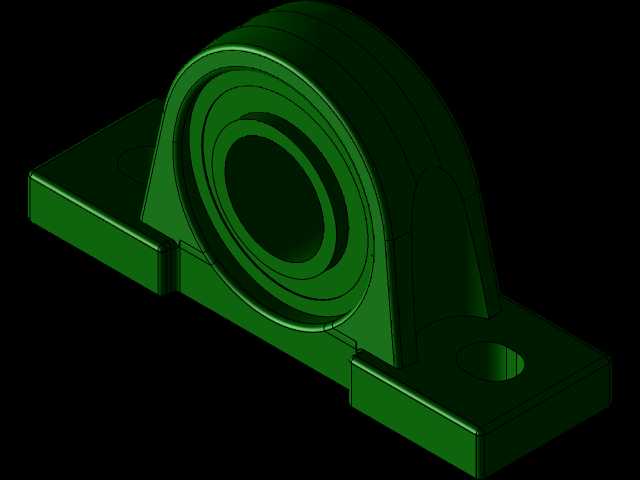

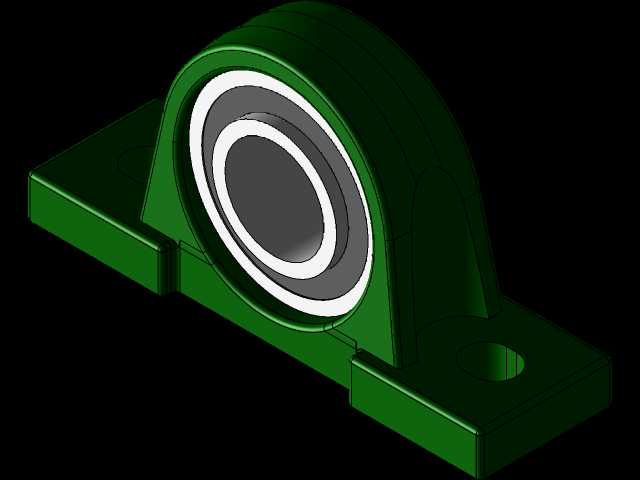

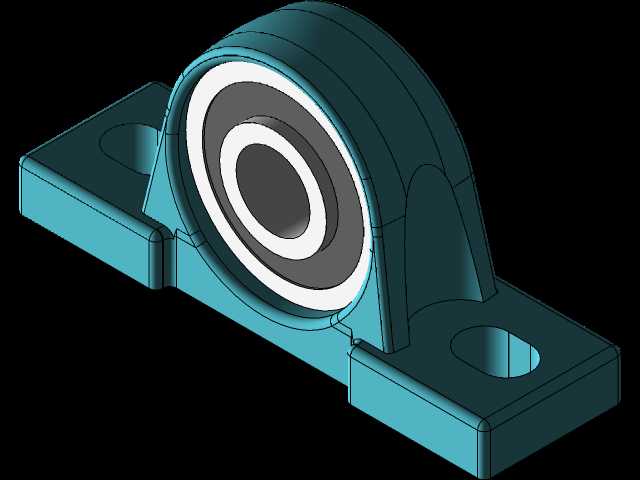

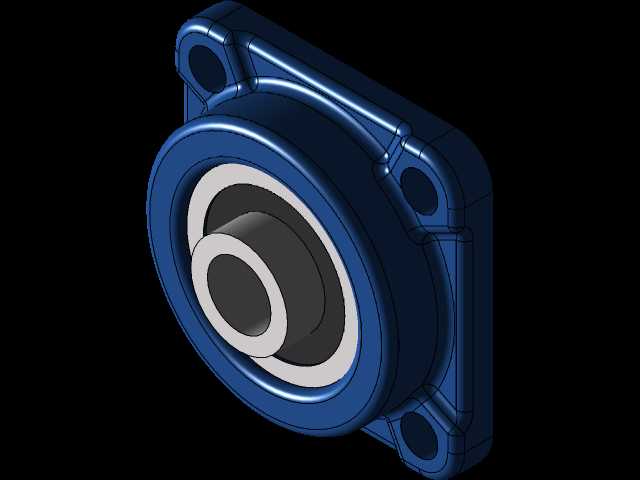

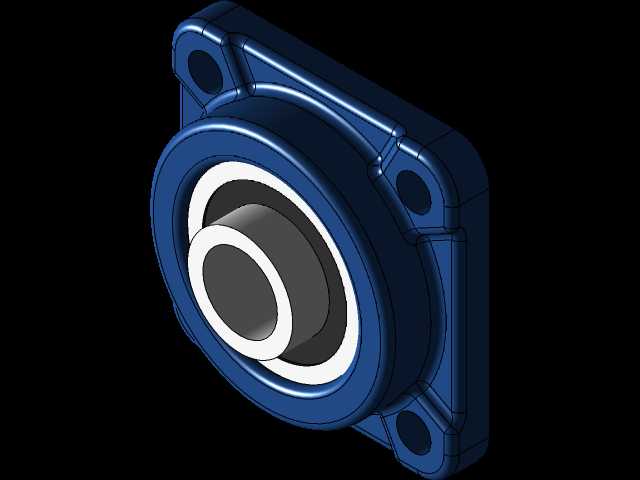

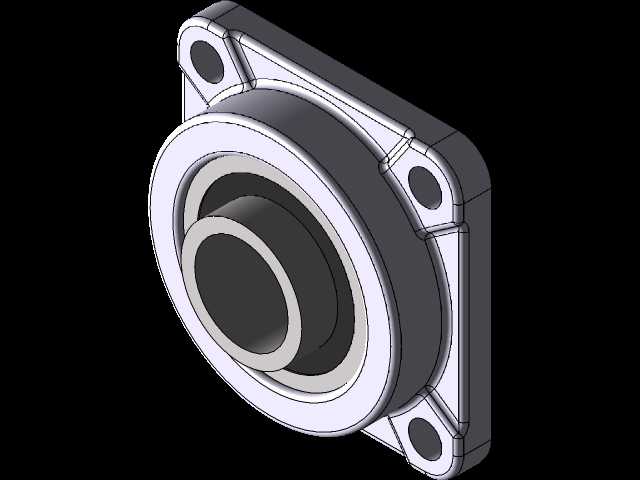

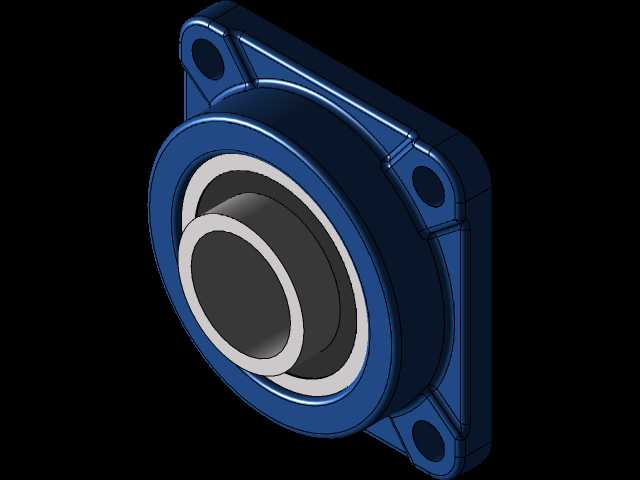

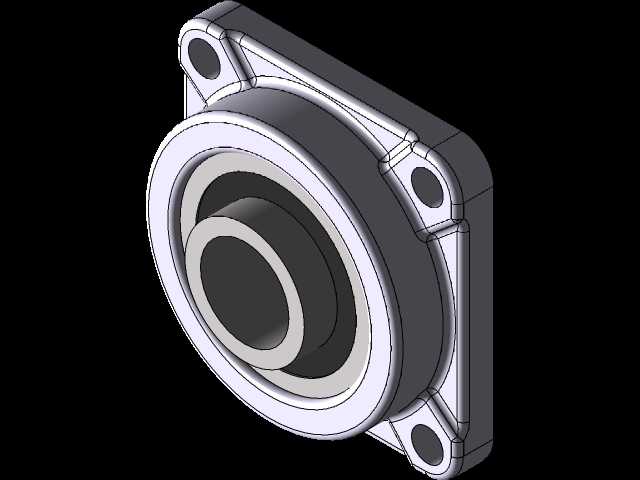

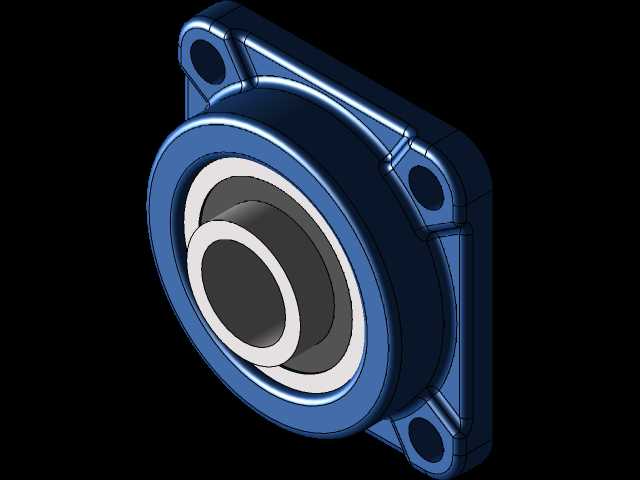

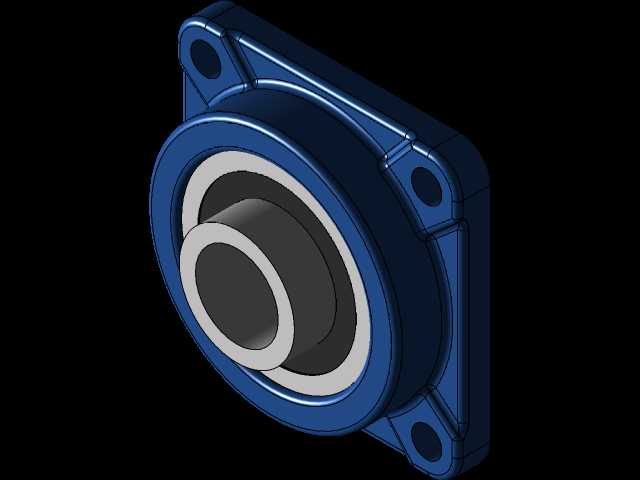

　　在轻工输送线、小型机床辅机、食品包装设备的传动布局中，这类方形凸台结构的带座外球面轴承单元，是支撑旋转轴系、补偿安装同轴度误差的核心基础部件。不同于传统剖分式轴承座需要配合调心滚子轴承、额外加装密封端盖的复杂装配流程，这类一体化结构的轴承单元出厂时已经完成轴承内圈与座体的配合预调，现场安装仅需要通过四个安装孔将座体固定在设备安装基板上，再将传动轴穿入内圈锥孔、拧紧顶丝即可完成装配，能大幅缩短产线安装调试的周期，尤其适合中小载荷、转速区间在每分钟300转到1800转的水平或垂直轴系支撑场景。从结构设计逻辑来看，座体采用方形法兰凸缘结构，四个安装孔分布在法兰四角，相比菱形法兰座的两孔安装形式，四孔固定的抗倾覆力矩能力提升40%以上，

　　能承受轴系运转过程中皮带张紧、链轮传动带来的径向偏载，避免座体在长期交变载荷下出现安装螺栓松动的问题。座体主体采用凸台加厚设计，轴承安装腔的壁厚比普通轻型带座轴承增加25%，在承受冲击载荷时不会出现腔室变形导致的轴承卡滞问题；轴承外圈与座体腔室采用球面配合设计，当安装基板存在平面度误差、传动轴出现轻微挠曲变形时，轴承外圈可以在座体腔室内自动调整角度，补偿最大2度以内的同轴度偏差，避免轴承内圈与轴颈出现偏磨，有效延长轴承的实际使用寿命。密封结构采用双层接触式密封，内侧为钢制骨架橡胶密封圈，外侧附加防尘挡圈，能在多粉尘、有轻微切削液飞溅的车间环境下阻挡外界杂质进入轴承滚道，同时防止轴承内部润滑脂泄漏，

　　日常维护仅需要每半年通过座体上的注油嘴补充一次锂基脂即可，不需要频繁拆解清洗轴承。从安装边界尺寸来看，方形法兰的四个安装孔中心距遵循通用带座轴承的安装尺寸规范，能直接替换同规格的旧款铸铁轴承座，不需要重新加工设备上的安装孔位；座体凸台的轴向突出尺寸经过优化，在保证轴承腔容纳深度的前提下，尽可能压缩轴向占用空间，适合安装空间局促的紧凑型设备布局。轴承内圈采用加长内圈设计，与轴颈的配合接触长度比普通深沟球轴承增加60%，配合内圈上的两个紧定顶丝，能在轴颈没有加工定位轴肩的情况下实现可靠锁紧，即使轴系存在正反转切换、频繁启停的工况，也不会出现内圈与轴颈相对滑动的跑圈问题。在实际选型应用中，这类轴承单元常被用在皮带输送机的从动辊支撑、

　　小型包装机的送膜辊轴系、木工机械的进料辊传动、农用机械的辅助传动轴支撑等场景，相比独立轴承加独立座体的分体装配方案，一体化单元的零件集成度更高，装配累积误差更小，不需要现场配做轴承座的安装止口，对现场安装人员的技能要求更低，即使没有专业工装的维修场景下，也能快速完成损坏轴承单元的更换，减少设备停机等待的时间。设计建模过程中，需要重点关注座体球面腔与轴承外圈球面的配合公差，球面配合的间隙控制在0.02毫米到0.05毫米之间，间隙过大会导致轴系运转时出现径向跳动，间隙过小则会导致调心功能失效，无法补偿安装误差；四个安装孔的位置度公差需要控制在0.1毫米以内，保证安装时螺栓能顺利穿入设备基板的对应孔位，不会出现强制装配导致的座体内应力；轴承内圈的顶丝孔位置需要与内圈轴线垂直，顶丝尖端的淬火硬度达到HRC45以上，保证锁紧时能在轴颈表面压出足够的定位凹痕，避免长期运转后顶丝松动。座体的铸造圆角统一设置为R3到R5，避免应力集中导致的座体开裂，安装孔的端面加工出深度1毫米的沉孔，让螺栓头能完全沉入沉孔内，不会突出座体表面，避免与周边运动部件发生干涉。
