Ardavan128x64图形显示控制模块结构设计

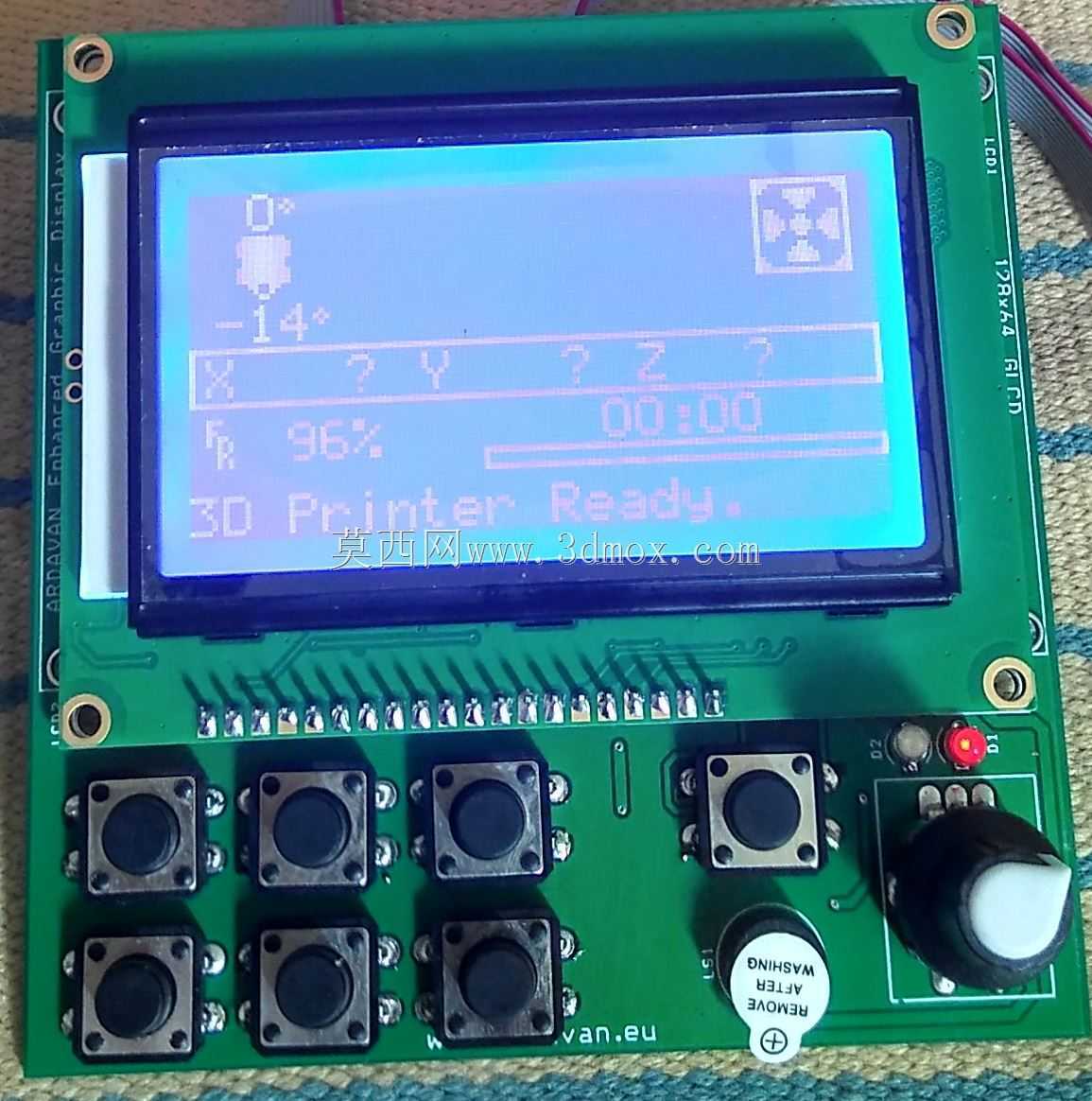

　　在小型数控设备、嵌入式控制终端、桌面级自动化装置的人机交互链路里，这类带按键阵列的128x64分辨率图形显示模块，是操作人员和设备底层控制逻辑交互的核心载体，区别于无实体按键的纯显示模组，这套结构把显示输出、参数输入、功能切换的硬件全部整合在同一块安装基板上，不需要额外外接操作面板，能大幅简化小型设备的操控端布线与装配流程。从结构设计逻辑来看，整个模块采用层叠式装配思路，最底层是绿色玻纤PCB基板，所有电子元器件、接插件、操作按键、调节旋钮都直接焊接固定在基板上，中间层是米黄色的绝缘支撑衬板，用来隔开PCB板表层走线和外层的显示固定结构，避免金属固定件接触电路板造成短路，最外层是深棕色的显示屏防护边框，通过四角的固定柱和基板锁紧，把液晶显示屏牢牢压合在衬板和边框之间，屏幕正面和边框表面齐平，既可以阻挡加工现场的切削粉尘、少量飞溅的切削液渗入屏幕缝隙，也能避免设备搬运、装配过程中硬物直接磕碰液晶表层造成碎裂。

　　模块正面的操作部件布局完全贴合一线操作人员的使用习惯，屏幕下方横向排布四组直按式按键，每组按键对应独立的功能触发：从左到右分别承担参数选择、数值增减、功能确认、返回退出的操作逻辑，按键采用圆柱形键帽，按压行程控制在1.2-1.5mm区间，按压力度适配戴薄劳保手套操作的场景，不会出现按压力度过小误触发、或者按压力度过大操作疲劳的问题；基板右下角额外设置了一个带滚花纹理的旋转编码器旋钮，用来快速调整参数数值、切换长页面显示内容，相比反复点按加减按键，旋转调节的效率能提升60%以上，适合设备初始参数校准、连续数值调整的使用场景。

　　从安装边界的尺寸设计来看，整个模块的基板采用矩形规整外形，四角预留了标准的M3安装孔位，孔位间距符合通用嵌入式面板的安装开孔规范，可以直接嵌入设备操作面板的预留开孔里，不需要额外制作转接安装板；屏幕显示区域的有效可视尺寸和128x64点阵的液晶规格完全匹配，边框宽度控制在8mm以内，在保证结构强度的前提下尽可能压缩模块整体的占用空间，适配小型设备操作面板空间紧张的安装条件。模块背部的接插件全部采用卧式贴片焊接，接插件的出线方向平行于基板平面，不会额外增加模块的整体厚度，安装时模块嵌入面板后背部突出的厚度控制在20mm以内，不会和设备内部的其他结构件、走线产生干涉。

　　在实际工业场景应用中，这类显示控制模块可以直接适配CA6140类普通机床的数控化改造终端、小型3D打印设备的操控端、桌面级点胶机/焊锡机的参数设置面板、实验室小型温控设备的显示终端，不需要重新设计复杂的操作面板结构，直接通过预留孔位固定后，接好通讯线缆就能实现设备状态显示、参数调整、功能触发的全部交互需求。结构设计上充分考虑了工业现场的使用环境，所有按键和旋钮的焊接点都做了加厚焊盘处理，能承受至少上万次的按压、旋转操作不会出现脱焊问题；显示屏和边框之间预留了0.5mm的缓冲间隙，填充薄泡棉层，即使设备运行过程中存在持续振动，也不会出现屏幕被边框压裂、显示异常的问题；基板表层的阻焊层采用耐温耐油污的材质，长期在有少量油污、粉尘的车间环境里使用，不会出现阻焊层脱落、线路氧化的问题。

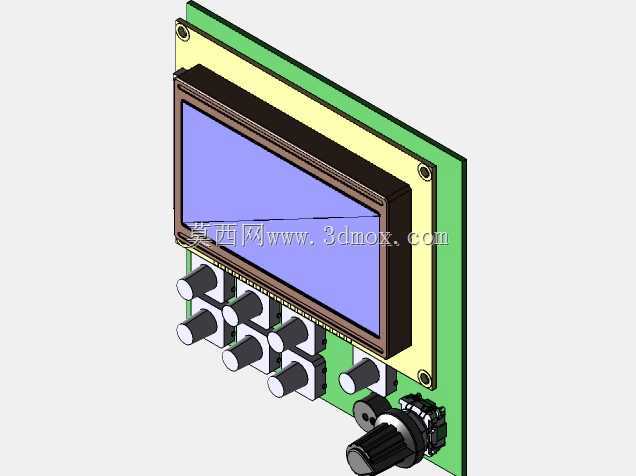

　　从三维建模的细节还原角度，整个模型完整复现了层叠结构的装配关系，每个按键的键帽高度、旋钮的滚花细节、安装孔的倒角、边框的卡扣结构都按照实际零件的尺寸1:1建模，没有做过度的结构简化，设计人员在做设备整体装配的时候，可以直接把这个模块的模型导入总装配体里，用来校验操作面板的开孔尺寸、安装位置是否合理，检查模块和周边的按钮、指示灯、柜门结构是否存在干涉，也可以基于这个模型的安装孔位尺寸，快速适配设计不同设备的专用操作面板，省去了从零开始测绘建模的时间，能有效缩短设备操控端的设计周期。
