Arduino增强型20x4字符显示控制模块

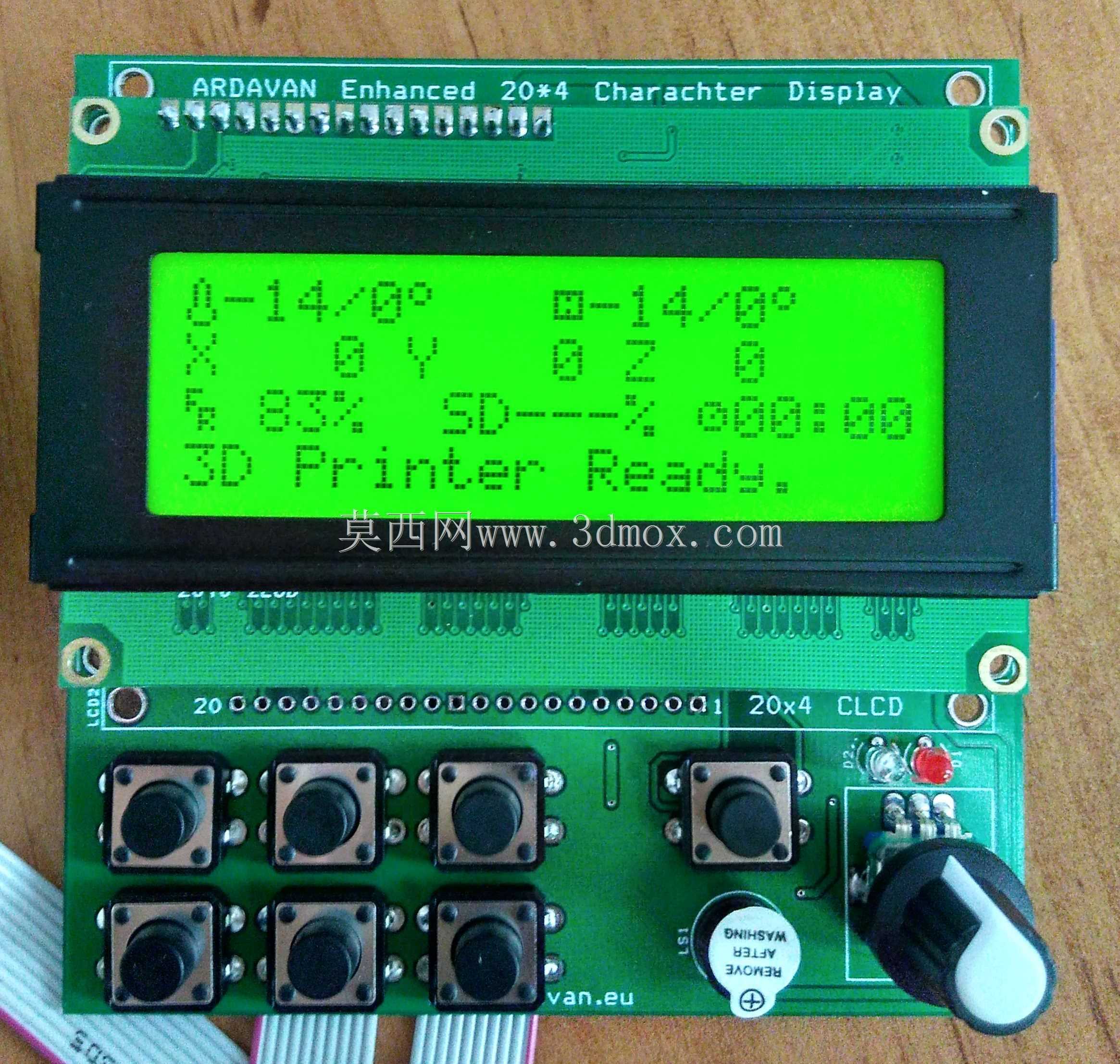

　　这款增强型字符显示模块，是针对嵌入式开发场景下Arduino平台人机交互需求做的结构优化设计，核心围绕小型设备端的参数显示、指令输入需求做了一体化整合，区别于常规裸屏模块需要外接按键、调节元件的零散方案，把常用交互元件直接集成在同一块PCB载板上，省去了开发者自行排布外接元件、做结构固定的额外工作量。从实际应用场景来看，这类模块常被用在小型数控装置、实验台控制端、小型自动化单机的操作面板上，承担运行参数显示、菜单选项切换、参数阈值调整的交互功能，20x4的字符显示规格可以单屏容纳4行共80个英文字符，足够覆盖常规设备运行状态、参数数值、菜单选项、提示信息的同屏展示需求，不需要频繁做屏幕翻页操作，适配多数小型工业控制、

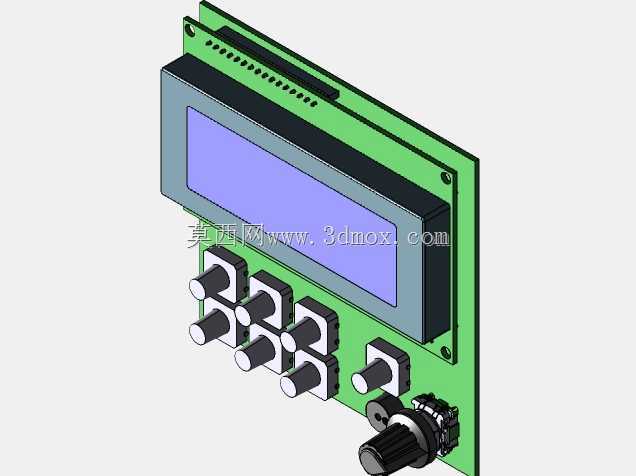

　　创客开发项目的信息展示密度要求。设计思路上没有沿用常规显示模块的直插排针外凸结构，而是把LCD屏通过垫高座固定在PCB板上部，屏幕下方的板载区域预留了足够的元件安装空间，排布了6个轻触按键作为功能输入键，可对应菜单确认、返回、数值加减、选项上下切换的常用操作逻辑，同时在板侧集成了旋转电位器，可直接实现屏幕对比度的硬件调节，不需要额外外接可调电阻，所有元件的布局都做了结构干涉校验，按键的按压行程、电位器的旋钮操作空间都预留了足够的操作余量，不会出现元件互相遮挡、操作时误碰相邻元件的问题。安装边界方面，整块模块的PCB板采用规则矩形设计，板边缘预留了标准安装孔位，可直接通过铜柱固定在设备外壳内部或者面板背面，

　　屏幕区域的外框尺寸适配常规20x4字符屏的面板开窗尺寸，不需要额外修改设备面板的开孔规格就能直接替换原有常规显示模块；板载元件的高度差做了统一管控，屏幕垫高的高度刚好让屏面与PCB板上最高的按键旋钮顶端保持合理高度差，安装时不会出现元件顶到面板内壁的情况，接线端预留的排针位置在板体上侧，走线时可以顺着设备壳体上部的走线槽排布，不会和下方的操作元件产生走线干涉。从结构可靠性角度，所有板载元件都做了焊盘位置的加强设计，轻触按键采用卧式直插固定，相比贴片按键能承受更大的按压力度，适配工业场景下频繁操作的使用寿命要求，电位器选用带定位台阶的型号，安装后不会因为旋钮旋转导致引脚松脱，屏幕与PCB之间的连接采用软排线压接方式，外部通过塑料框架做刚性支撑，抗振动性能优于普通无框的裸屏连接方案，能适配车间设备运行时的轻微振动环境，不会出现屏幕接触不良、显示缺划的问题。
