可打印式电机保护继电器结构设计

项目分类:继电器 发布时间:2024-01-09 ID:722114
  • 可打印式电机保护继电器结构设计
  • 可打印式电机保护继电器结构设计
  • 可打印式电机保护继电器结构设计
  • 可打印式电机保护继电器结构设计

  在工业低压配电与电机控制回路里,电机保护继电器是串接在控制回路中承担核心保护职能的元件,这套可打印结构的继电器模型,完全贴合实际工业场景的安装与功能需求做的结构还原。从实际应用场景来看,这类继电器普遍用在机床、输送线、风机水泵类配套电机的控制回路里,和交流接触器、空气开关配合使用,当电机出现过载、断相、三相电流不平衡这类故障时,继电器内部的检测机构会触发触点动作,切断接触器的线圈供电回路,让电机断电停止运行,避免电机绕组因为过流发热烧毁,在CA6140这类普通车床的电气柜里,这类保护继电器是主电机、冷却泵电机回路里必不可少的保护元件,直接决定了设备运行的电气安全性。

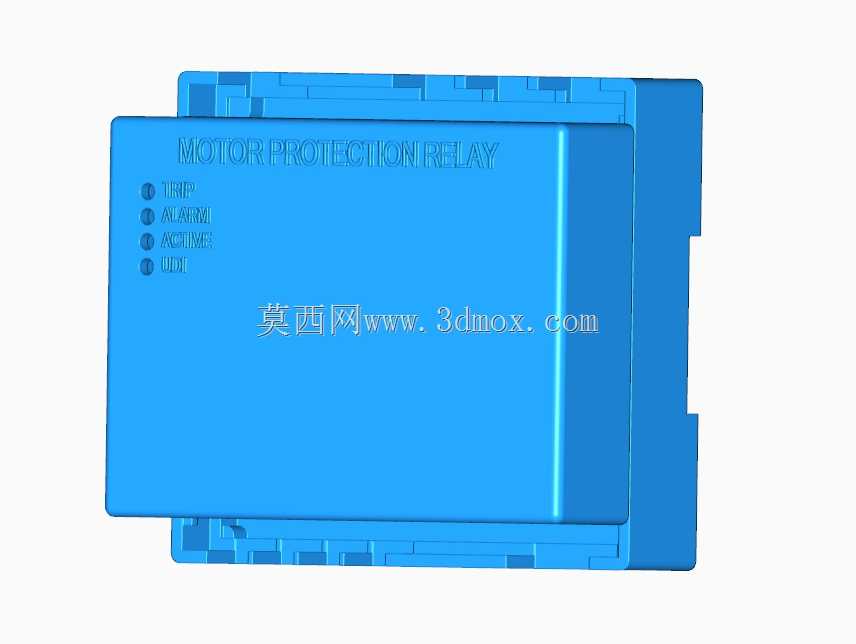

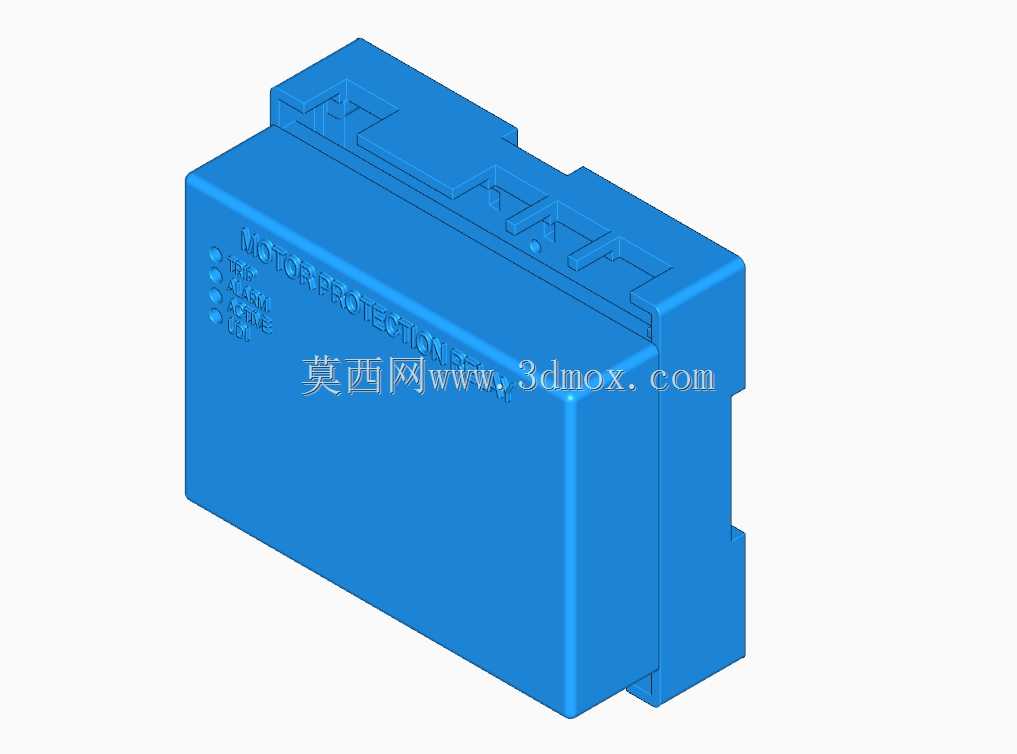

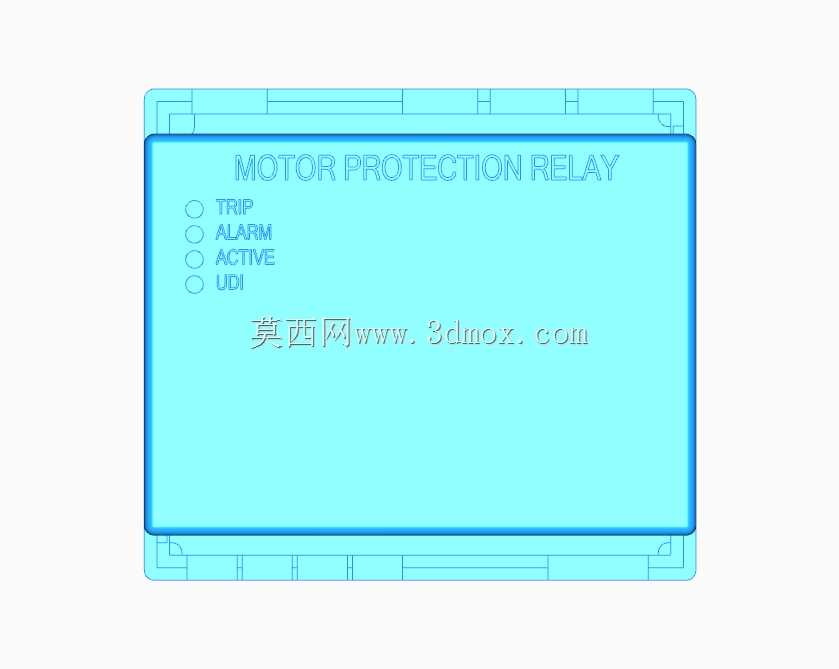

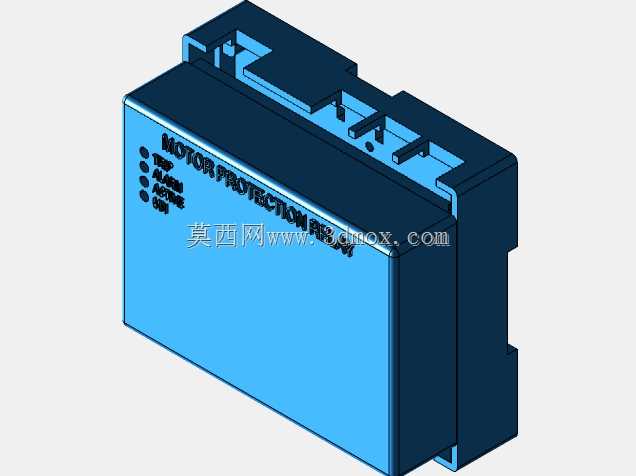

  从功能特性的结构实现来看,这个模型还原了继电器的模块化安装结构,主体外壳采用卡扣式拼接设计,不需要额外的紧固件就能完成上下壳体的装配,正面预留了状态指示区域的安装位,对应实际产品里的跳闸、报警、动作、电源四个状态指示点,运维人员在巡检的时候不需要拆开电气柜门板,隔着观察窗就能直接看到继电器的工作状态,快速判断回路是否存在故障。侧面设计了标准的导轨安装卡扣结构,和市面上通用的35mmDIN电气安装导轨完全匹配,安装的时候只需要把卡扣卡在导轨上按压到位就能完成固定,拆卸的时候用一字螺丝刀撬动卡扣的解锁位就能直接取下,不需要额外拧动安装螺丝,完全符合低压电气柜的装配作业习惯。接线端子区域做了分层设计,主回路穿线孔和控制回路接线端子做了物理隔离,避免接线的时候主回路强电和控制回路弱电出现误碰短路的问题,端子的压线结构采用斜面压紧设计,能适配不同线径的多股铜芯线,压接后不会出现线芯松脱、接触电阻过大的问题。

  做这套结构设计的时候,首先考虑的是3D打印工艺的成型可行性,所有的壳体壁厚都控制在1.8mm到2.2mm之间,既保证了打印完成后的结构强度,又不会因为壁厚过大导致打印变形、耗材浪费的问题,所有的卡扣结构都做了0.2mm的装配间隙,打印完成后不需要做额外的打磨修配就能直接完成拼接,内部的元件容纳腔按照常用的电机保护继电器内部元件尺寸做了预留,包括电流检测互感器、动作触发机构、触点组件的安装位都做了定位筋设计,实际装配的时候不需要额外做定位治具,把元件对准定位筋放置就能完成组装,能大幅减少装配的工时消耗。外形尺寸上,整体宽度控制在45mm,高度75mm,深度90mm,和同电流等级的常规继电器安装尺寸完全兼容,替换原有旧继电器的时候不需要改动电气柜里的安装导轨位置,也不会和相邻的断路器、接触器出现安装干涉,接线端子的高度距离导轨安装面20mm,接线的时候有足够的操作空间,方便电工用螺丝刀完成压线作业,不会因为空间局促导致接线不到位。

  从实际使用的可靠性角度考虑,外壳的散热区域做了隐藏式通风槽设计,在壳体的上下拼接缝位置预留了1mm的通风间隙,继电器内部元件工作产生的热量可以通过空气对流自然散出,不会因为密闭壳体导致内部积热,影响元件的使用寿命,同时通风槽的缝隙宽度控制在1mm以内,能阻挡电气柜里的灰尘、金属碎屑进入壳体内部,避免出现内部触点短路的问题。正面的标识区域做了下沉式设计,打印完成后可以直接粘贴标识标签,不会因为长期擦拭、磕碰导致标识磨损脱落,状态指示孔做了透光倒角,内部的指示灯亮起时光线可以通过倒角均匀扩散,在光线不好的车间环境里也能清晰识别状态。安装卡扣的受力位置做了加强筋设计,反复拆装卡扣也不会出现断裂的问题,能满足设备运维过程中多次拆卸检修的需求。
