小型电磁驱动装置带安装底座结构

　　在小型自动化执行机构、精密机床进给辅助单元、低压电气控制终端这类对驱动单元体积、安装便捷性有明确要求的场景里，这类集成式电磁驱动结构的应用覆盖度非常高，不同于分立拼装的电磁组件，该结构直接将电磁发生单元、动力输出端、安装基座做了一体化整合，省去了现场拼装时的同轴度调校、部件间隙匹配等繁琐工序，能直接适配设备预留的安装位完成装配。从实际功能来看，该结构依靠通电后线圈产生的交变磁场驱动铁芯做往复式直线运动，可直接带动小负载执行件完成推拉、摆转、触点通断等动作，常见于小型物料分拣机构的挡料驱动、精密测试设备的试样夹持动作输出、低压配电回路的辅助触点触发等工况，输出行程短但响应速度快，动作一致性表现稳定，适合高频次往复动作的使用场景。

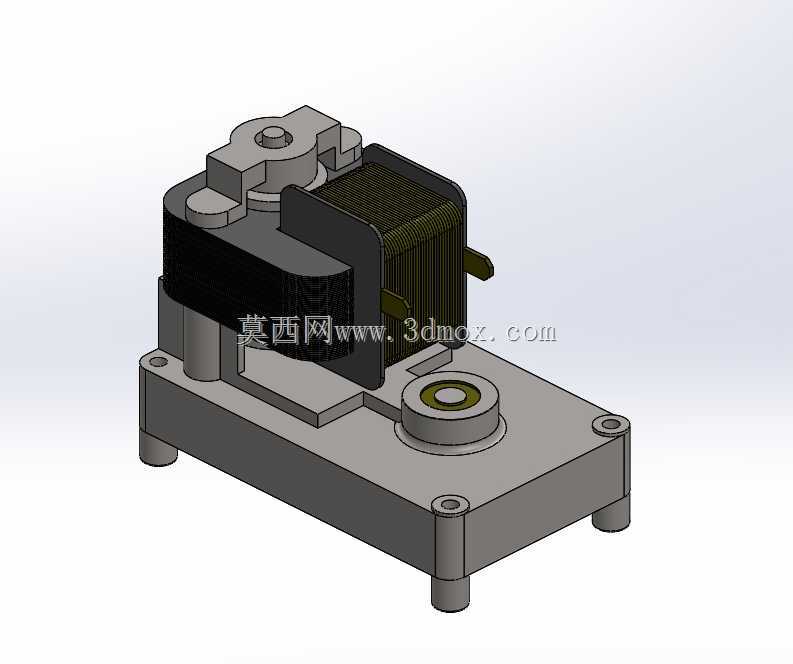

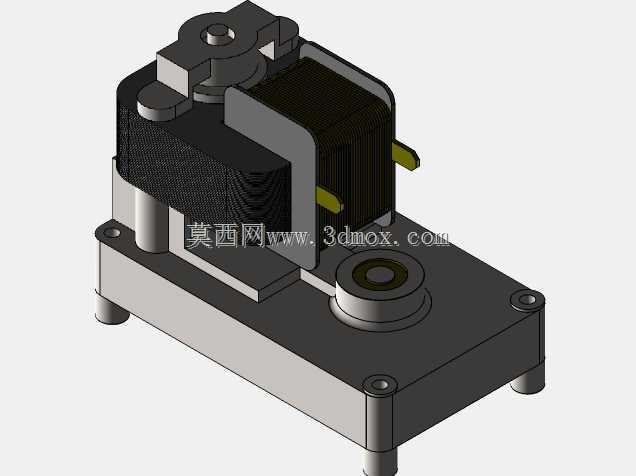

　　设计层面上，整个结构的布局逻辑围绕电磁效率与安装可靠性展开，底部的矩形安装基座采用带支脚的凸台结构，四个角预留了沉头安装孔，安装时可直接通过螺栓将基座固定在设备的安装平面上，支脚的高度预留了走线空间，线圈的引出线可从基座侧边的空隙引出，不会被安装面挤压破损；基座上集成了输出端的轴承安装位，轴承嵌入基座的圆形凸台内，输出轴穿过轴承与内部的铁芯传动结构连接，轴承的选型匹配了输出端的径向负载，能承受动作过程中产生的侧向力，避免输出轴出现卡滞、偏磨的问题。电磁单元部分采用叠片式铁芯结构，硅钢片叠压后做了绝缘浸漆处理，能有效降低交变磁场下的涡流损耗，线圈绕制在绝缘骨架上，骨架与铁芯之间预留了均匀的气隙，既保证磁路的导通效率，

　　又避免铁芯动作时与骨架发生摩擦；电磁单元的上部设置了定位压块，通过基座上的凸台定位，将电磁单元牢牢压合在基座表面，不需要额外的粘接或焊接工序，拆解维护时只需要取下压块就能更换线圈或铁芯部件，维护成本更低。安装边界方面，整个结构的外轮廓尺寸适配小型设备的安装空间，基座的长宽尺寸控制在常规小型执行机构的安装范围内，四个安装孔的孔距符合通用小型驱动单元的安装孔位标准，可直接替换同规格的老式电磁驱动部件，不需要对原有设备的安装面做二次加工；输出轴的中心高度与基座安装面保持固定尺寸，配套执行件时不需要额外调整中心高，输出轴端部的连接位可直接配套标准的连杆、摆臂等传动零件，适配性较强。结构细节上，所有棱角处都做了小倒角处理，

　　避免装配时划伤操作人员或线缆，基座表面的平面度公差控制在合理范围内，安装后不会出现翘曲变形，保证电磁单元与输出轴的同轴度；线圈的引出线做了加强固定，在引出位置设置了护线结构，避免长期动作拉扯导致引线断裂，叠片铁芯的端面做了平整处理，动作时的端面撞击噪音控制在较低水平，适合对环境噪音有一定要求的车间或实验室场景使用。
