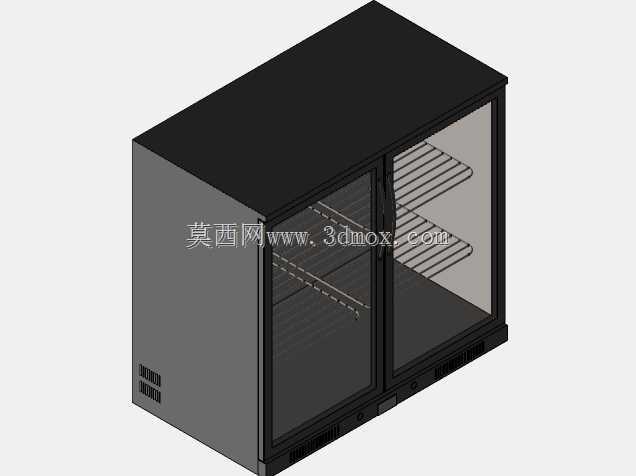

双门玻璃展示商用冷藏柜结构设计

　　这款双门玻璃展示冷藏设备，主要面向餐饮门店、便利店、饮品店等商用场景设计，核心用途是在恒定低温环境下存储需冷藏的饮品、食材、半成品物料，同时通过透明玻璃门实现货品可视化展示，减少开门频次的同时方便顾客或操作人员快速取放物品，降低冷量损耗。从结构设计逻辑来看，整体采用长方体立式布局，最大化利用垂直方向的摆放空间，适配多数商用场所的靠墙摆放需求，柜体外壳采用金属板材折弯拼接成型，外壳与内胆之间预留均匀的发泡层填充空间，用于填充聚氨酯保温材料，阻断内外热量交换路径，保障制冷效率的同时降低设备运行能耗。柜体正面配置两扇对开式透明玻璃门，玻璃采用双层中空钢化玻璃结构，两层玻璃之间预留密封空气层，既避免玻璃表面因内外温差出现凝露遮挡视线，

　　也能进一步提升门体的保温性能，门体边缘加装磁吸式密封胶条，关门时胶条与柜体门框紧密贴合，杜绝冷量从门缝处泄漏，每扇门体配套设置隐藏式拉手结构，避免突出部件磕碰过往人员，同时保持柜体外观的整体性。柜体内部配置多层可调节搁架，搁架采用金属丝焊接成型，表面做防锈防腐处理，搁架支撑结构采用柜体侧壁的可调式卡扣设计，可根据存储物品的高度灵活调整层间距，适配不同规格的饮品、包装食材的存放需求，搁架的镂空结构可保障柜内冷气流均匀循环，避免出现局部温度不均的冷藏死角。柜体底部集成制冷机组与电气控制模块，将压缩机、冷凝器、节流部件、蒸发器等核心制冷元件集中布置在底部舱室，既降低设备整体重心提升摆放稳定性，也方便后期维护检修时直接拆卸底部挡板即可操作，

　　底部舱室侧面开设通风散热格栅，保障制冷机组运行时的散热需求，避免机组过热导致制冷效率下降或故障停机。从安装边界来看，设备摆放时背部需与墙面预留不小于100mm的通风间隙，两侧预留不小于50mm的操作与散热空间，顶部避免堆放重物遮挡散热路径，柜体底部配置可调式支撑脚，可根据地面平整度调整支撑高度，保障柜体水平放置，避免门体因柜体倾斜出现密封不严、开关不畅的问题。设计过程中针对门体的开合轨迹做了干涉校验，确保两扇门在最大开合角度下不会与周边摆放的设备、墙体发生碰撞，同时对搁架的承重能力做了结构校核，单层搁架可满足常规商用场景下的货品存放承重需求，不会出现搁架变形、脱落的问题。柜体的边角位置均做了圆弧过渡处理，

　　避免尖锐边角在人员操作过程中造成磕碰伤害，玻璃门的钢化处理也满足商用场景下的抗冲击要求，降低意外碰撞导致玻璃碎裂的安全风险。在冷气流循环设计上，采用背部送风的循环路径，冷气流从背部出风口送出后，顺着搁架间隙向下、向前流动，最终从底部回风口回到蒸发器舱室，形成稳定的循环气流，保障柜内各个位置的温度差值控制在合理范围内，满足不同冷藏物品的存储温度要求。
