小型直流无刷电机结构设计方案

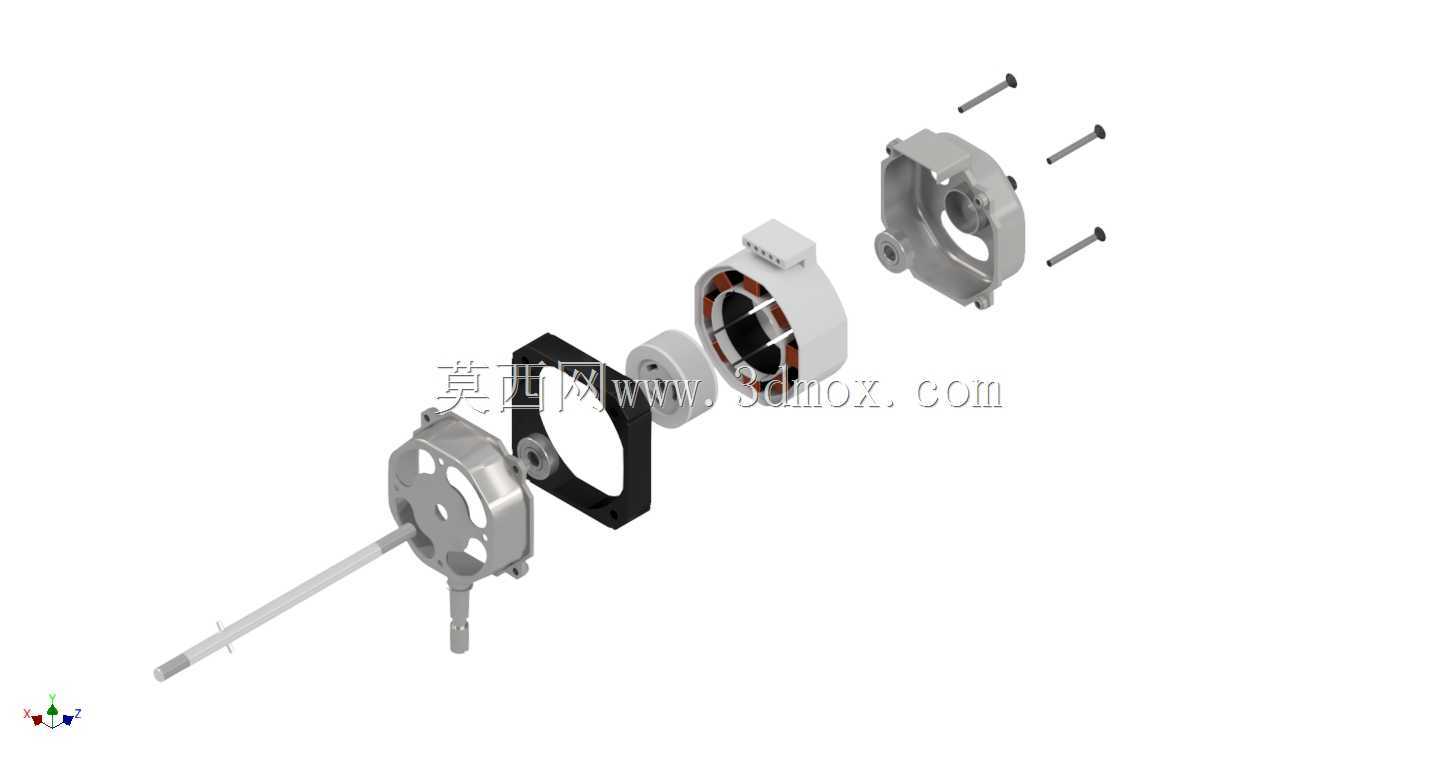

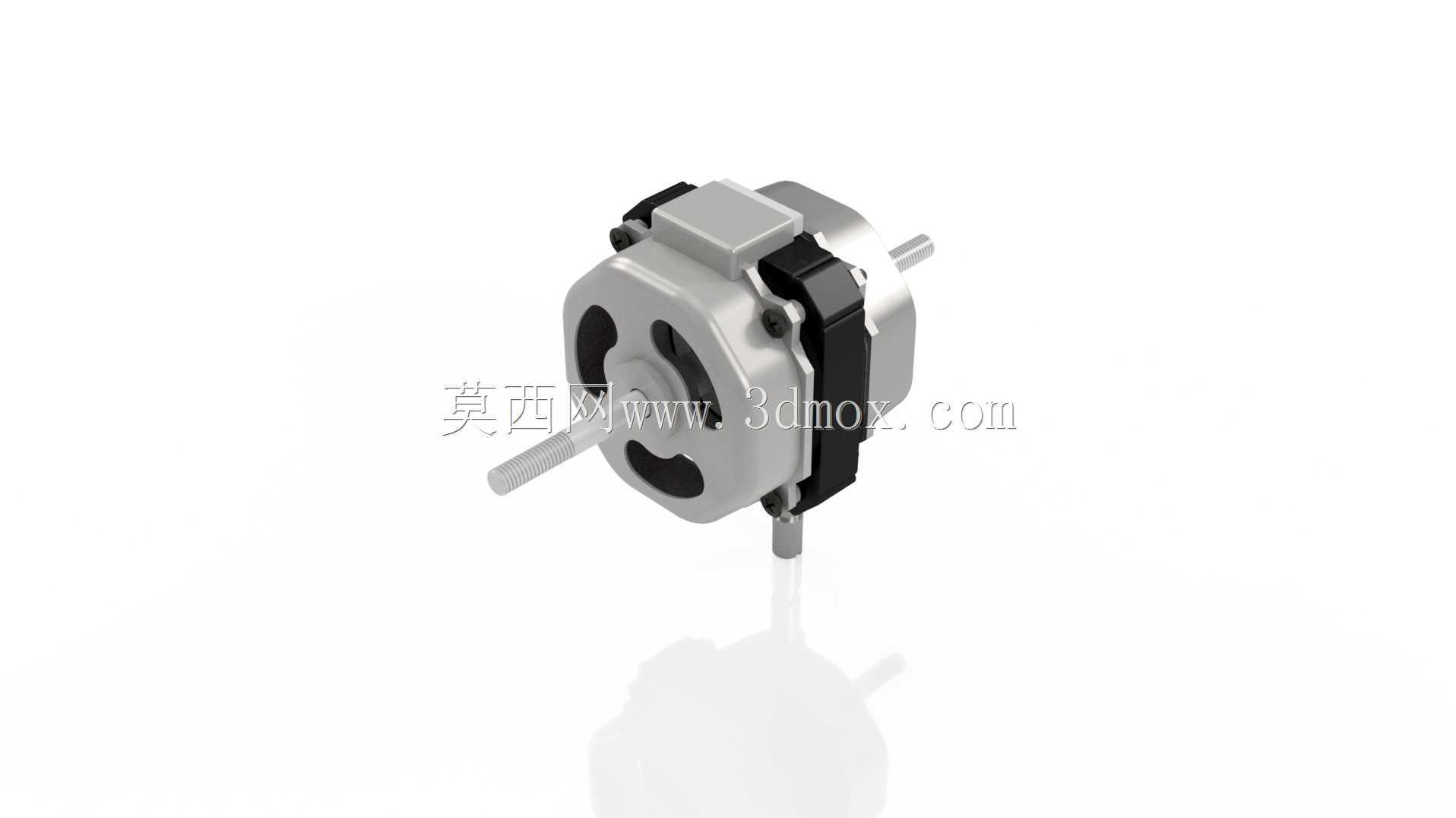

　　这款无刷电机的三维结构设计，核心面向小型自动化设备、家用小功率电器、精密传动模组的动力输出需求，在结构布局上充分考虑了紧凑安装场景的适配性，整体采用径向磁通的内转子布局，定子组件与端盖的配合面设计了定位止口，能够在装配阶段快速保证定转子的同轴度，减少气隙不均带来的运转振动与转矩波动问题。从实际应用场景来看，这类小功率无刷电机常被用于小型输送线的驱动辊、桌面级自动化设备的进给动力、智能家居的传动模块，相比同功率的有刷电机，它取消了碳刷与换向器的滑动接触结构，运转过程中不会产生换向火花，也不存在碳刷磨损带来的维护需求，能够在长时间连续运转的工况下保持稳定的动力输出，适配对电磁干扰有一定要求的精密设备使用场景。在功能特性的设计上，

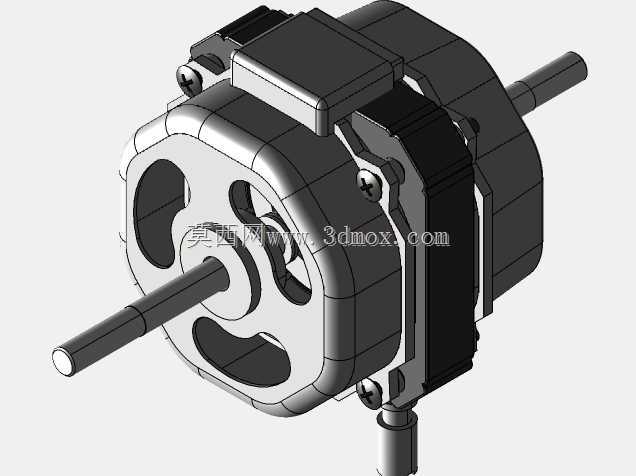

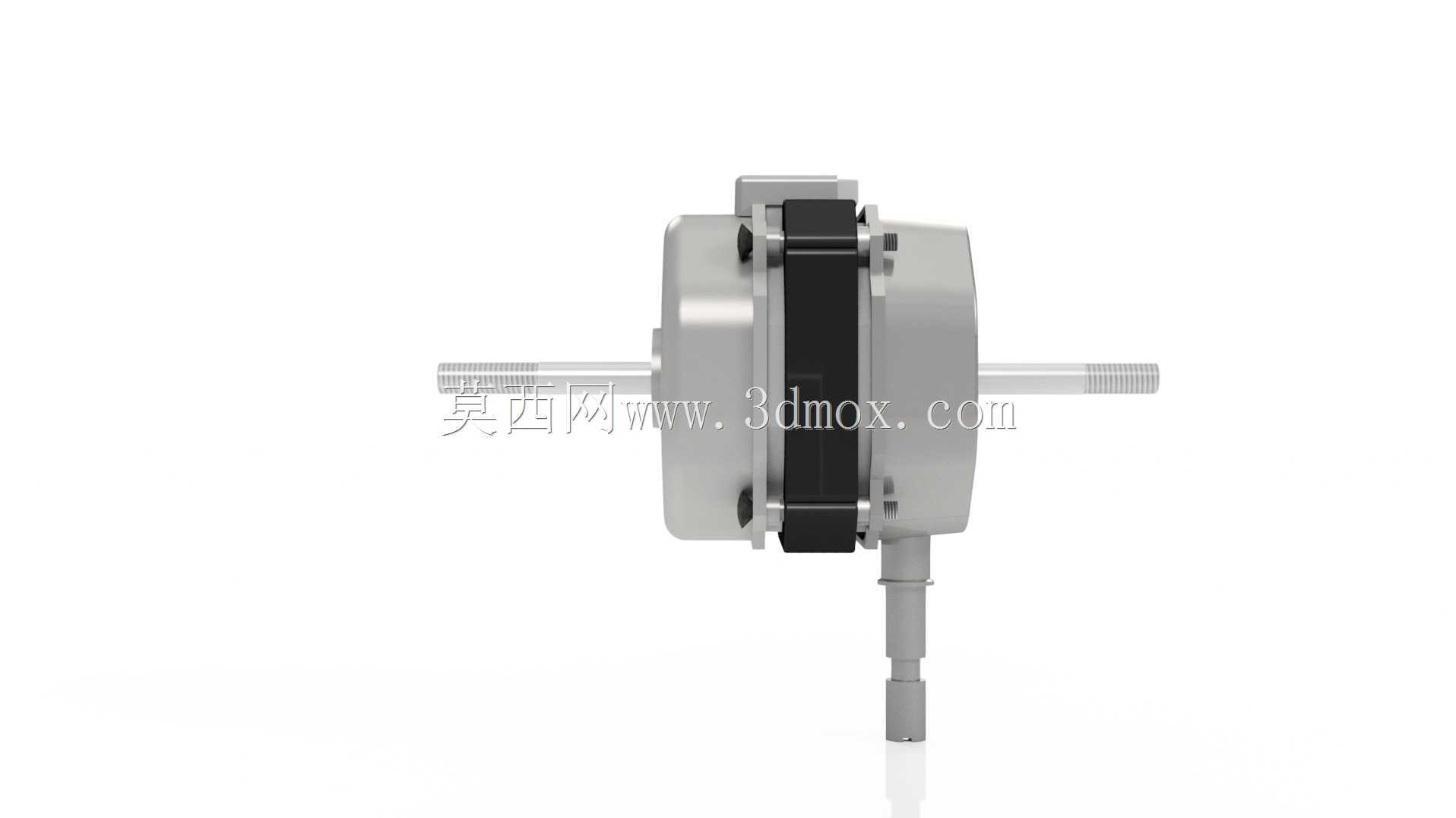

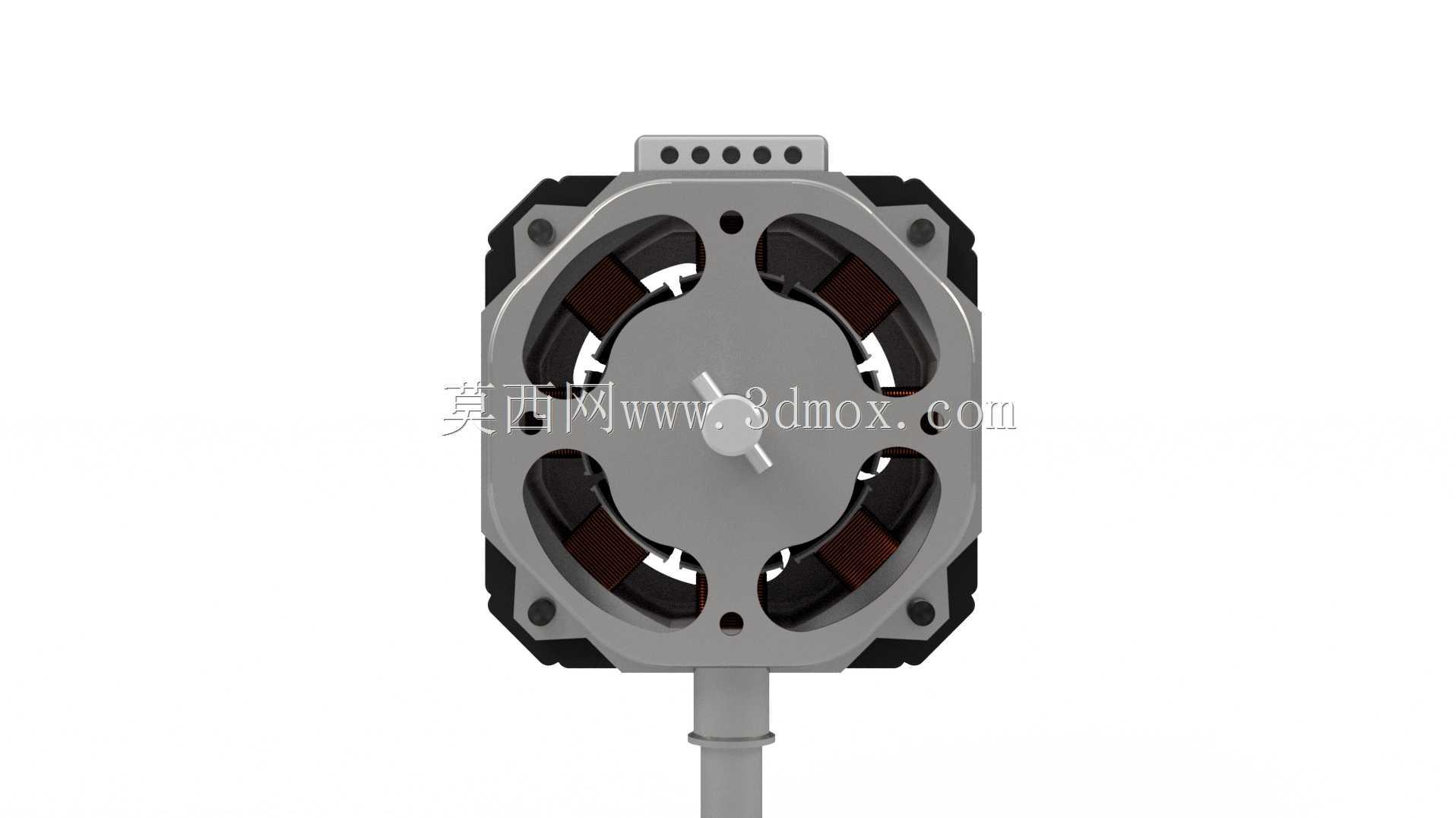

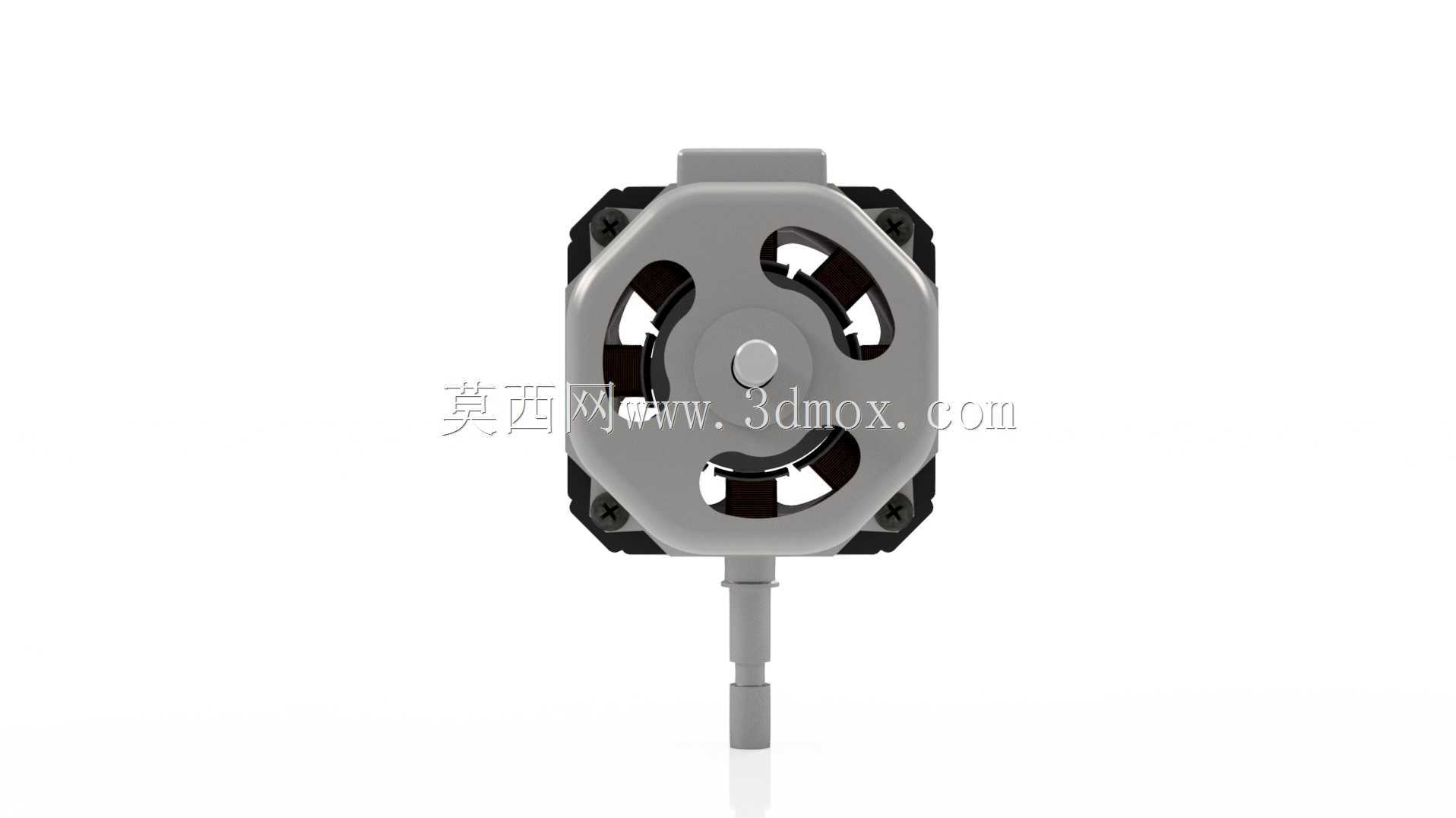

　　电机的前后端盖采用了压铸铝合金材质，既保证了结构强度，又能通过端盖的散热筋结构将定子绕组产生的热量快速传导到外界环境，避免长时间高负载运转下的绕组温升过高问题；输出轴采用双出轴布局，两端都预留了标准的轴径与键槽结构，能够根据实际安装需求选择单侧输出或者双侧同步输出，适配不同的传动连接方式，比如一端连接同步带轮、另一端连接编码器做转速反馈的安装形式，不需要额外加装转接轴套就能完成装配。设计过程中，首先对定转子的配合间隙做了反复校核，单边气隙控制在0.3mm到0.5mm之间，既避免气隙过小导致的转子扫膛风险，也不会因为气隙过大造成励磁损耗升高、电机效率下降的问题；绕组的嵌线槽采用了斜槽设计，能够有效削弱齿槽转矩，

　　让电机在低速运转时的输出更加平顺，减少低速爬行的问题，适配需要低速平稳传动的设备场景。在安装边界的尺寸设计上，电机的主体外径控制在80mm以内，主体长度不含输出轴的部分控制在60mm，安装孔位采用端盖四角的通孔布局，孔位间距符合通用小功率电机的安装尺寸规范，能够直接替换同安装尺寸的有刷电机或者步进电机，不需要对设备的安装基座做额外的改型加工；输出轴的轴伸长度预留了15mm的配合长度，轴端做了倒角处理，方便装配时快速插入带轮或者联轴器的内孔，轴上的键槽采用标准平键规格，能够直接采购标准件完成传动连接，不需要定制非标连接件。在结构细节上，电机的后端盖预留了霍尔元件的安装位置，能够根据控制需求加装位置传感器，实现方波驱动的精准换相，

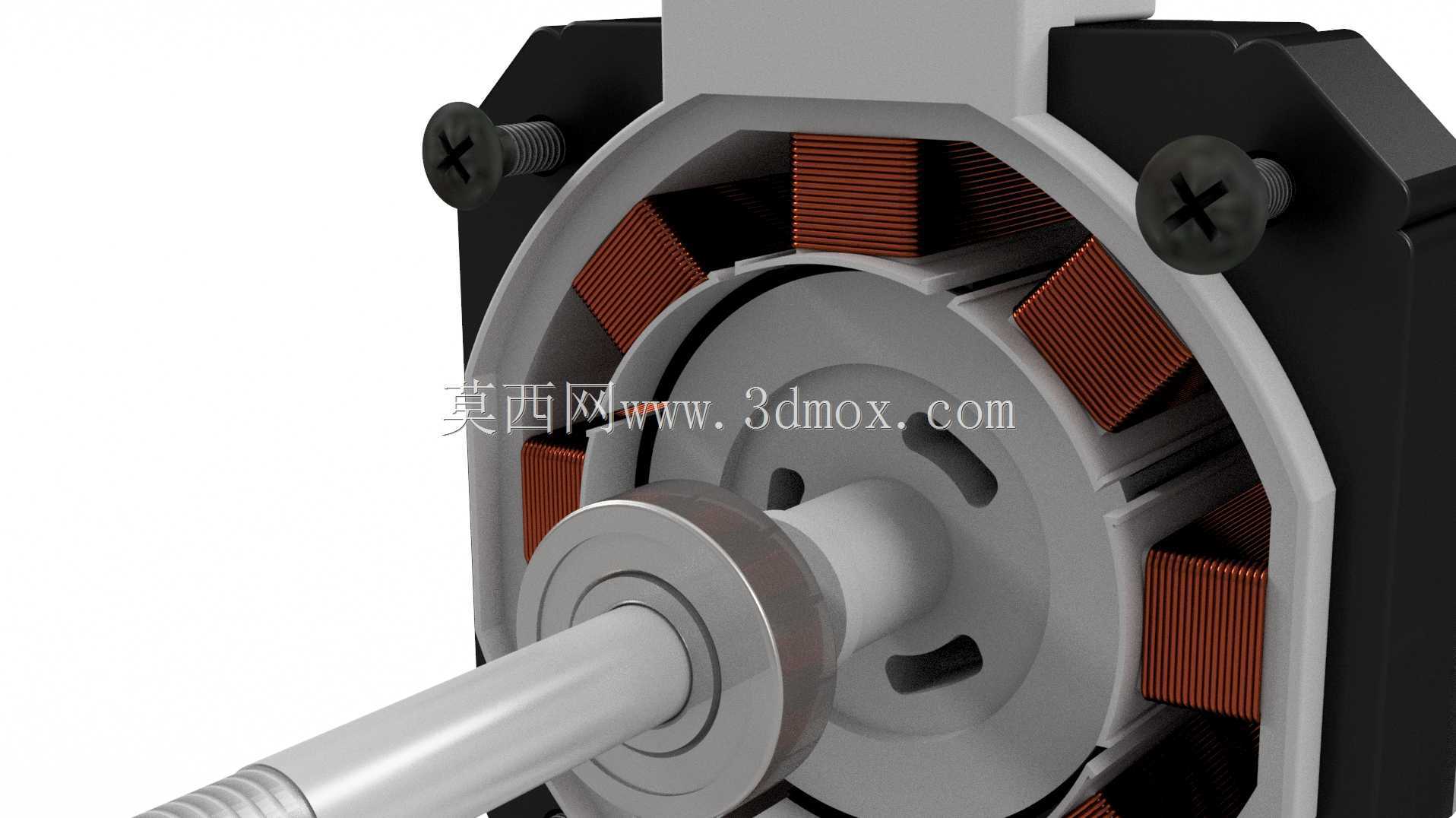

　　也可以取消霍尔元件采用无感驱动方案，适配不同成本定位的产品需求；定子铁芯采用叠压硅钢片结构，叠片之间做了绝缘处理，能够有效减少涡流损耗，提升电机的运转效率，绕组的端部做了绑扎固定处理，避免高速运转时绕组受离心力作用出现松散移位的问题。转子部分采用永磁体贴装结构，磁钢采用耐高温的钕铁硼材质，表面做了环氧包覆处理，既能够防止磁钢在高速运转时出现脱落风险，也能减少磁钢的氧化腐蚀问题，提升电机在潮湿或者多粉尘工况下的使用寿命；前后轴承采用深沟球轴承，轴承室与端盖的配合采用过渡配合，既保证轴承的外圈固定可靠，也不会因为配合过紧导致轴承游隙变小，出现运转卡滞或者温升过高的问题，轴承内侧加装了防尘挡圈，能够阻挡外界的粉尘进入轴承内部，延长轴承的润滑脂使用寿命，减少日常维护的频次。在走线结构的设计上，电机的电源线从后端盖的侧边出线口引出，出线口位置设计了橡胶护线圈，能够避免电源线被金属端盖的锐边割破绝缘层，同时也能起到一定的防尘防水作用，适配普通工业环境的使用需求。整体结构在设计阶段就充分考虑了装配工艺性，所有零部件都采用常见的机加工或者冲压、压铸工艺就能完成生产，没有特殊的难加工结构，能够有效控制批量生产的制造成本，同时各个配合面的公差都按照通用机械加工的精度等级设定，不需要超高精度的加工设备就能满足装配要求，适合中小批量的生产加工场景。
