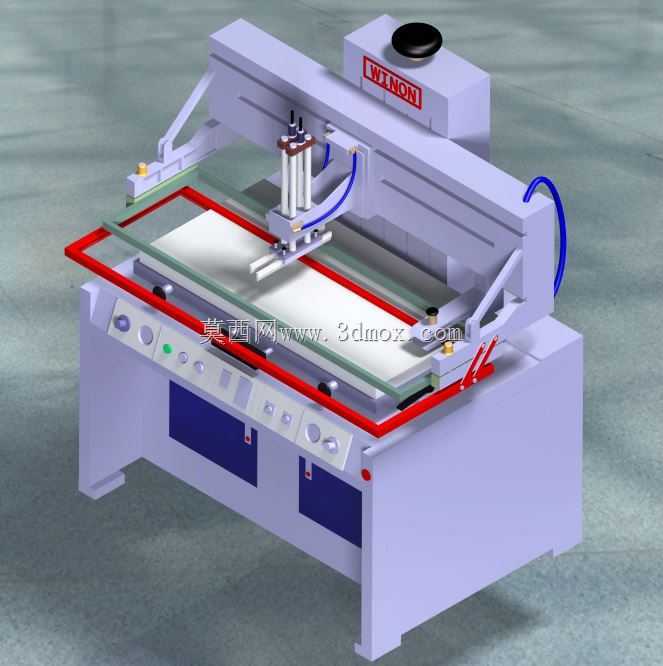

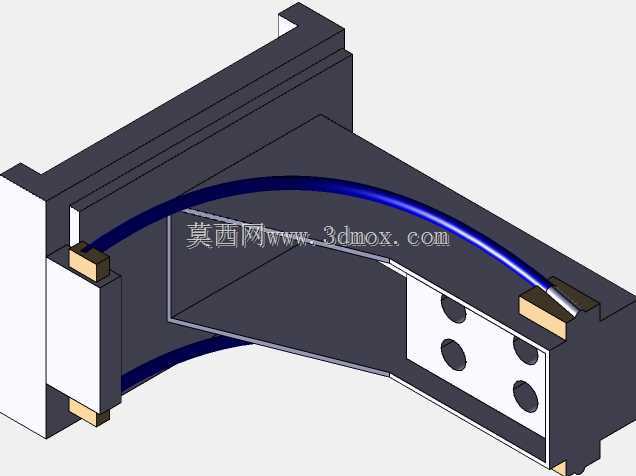

半自动平网平面丝网印刷设备结构设计

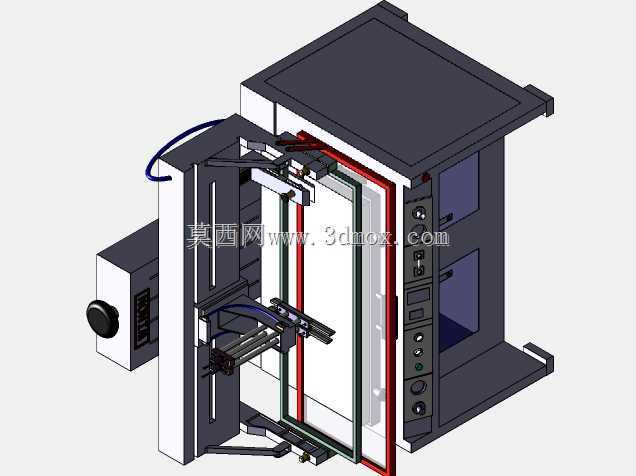

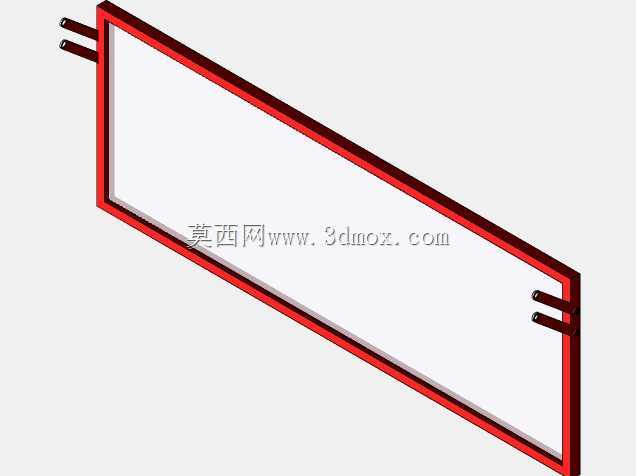

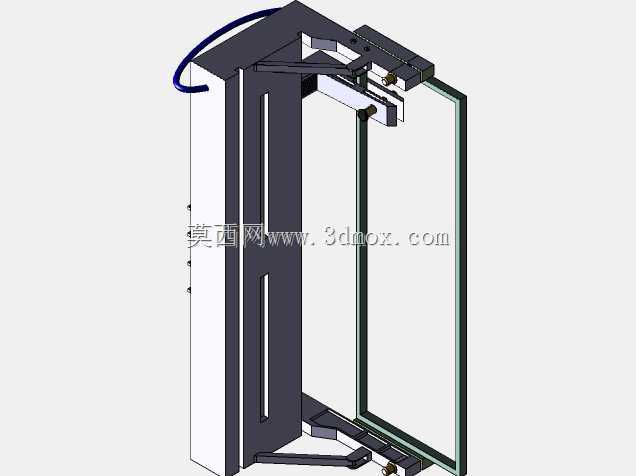

　　在中小批量平面工件的丝网印刷作业场景里，这类半丝网印刷设备的适配性覆盖了从电子行业PCB板标识印刷、塑胶外壳图文转印，到小型五金件表面标识、包装辅材图案印刷的多类生产需求，相比全自动连线丝印设备，它的占地空间更小，工位调整灵活度更高，不需要搭配复杂的上下料连线机构，就能完成单批次小批量工件的印刷作业，很适合多品种小批量的生产车间、打样车间使用。从设备的实际功能逻辑来看，整机分为网版固定工位、工件承载平台、印刷执行组件、控制操作区几个核心模块，网版固定区域采用可开合的锁紧结构，更换不同目数、不同图案的网版时，只需要松开侧边的锁紧卡扣就能完成网版的拆装调整，不需要复杂的对位校准辅助工具，操作门槛对一线作业人员更友好。

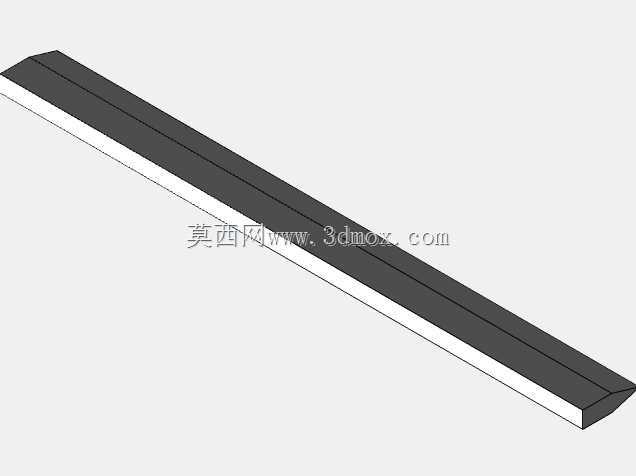

　　工件承载平台做了平面度公差控制，保证放置在平台上的工件和网版之间的网距保持均匀，避免印刷过程中出现局部图文模糊、渗墨的问题，平台侧边设置了可调节的定位挡块，针对不同外形尺寸的工件，可以快速调整挡块位置完成工件定位，减少每次换型的对位时间。印刷执行组件搭配了可调节行程的刮墨刀结构，刮墨刀的压力、往返行程都可以根据印刷油墨的类型、工件的材质做对应调整，比如印刷PVC材质工件时可以适当降低刮墨压力，避免刮伤工件表面，印刷金属材质工件时可以适当提升压力保证油墨附着均匀。设备的控制操作区集中布置在机身侧方的立板上，从电源开关、印刷行程调节旋钮到刮墨速度调节按键都做了分区排布，作业人员站在设备操作侧就能完成所有参数的调整，

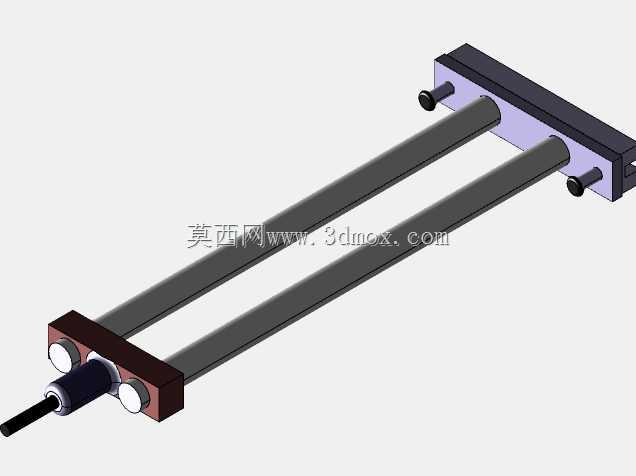

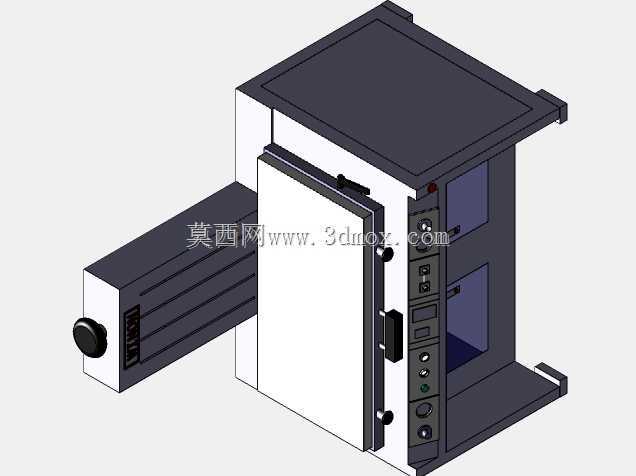

　　不需要绕到设备其他位置操作，符合车间作业的人机工程要求。从结构设计的思路来看，整机采用框架式焊接机身作为承载基础，机身内部预留了电气元件的安装空间，所有走线都布置在机身内部的走线槽内，避免车间作业过程中油墨、灰尘落到线路上造成线路老化故障，机身外侧的覆盖件采用可拆卸式的钣金结构，后期维护时只需要拆下对应位置的钣金盖板就能接触到内部的电气元件、传动组件，不需要整体拆解设备。机身底部设置了可调节的支撑脚，安装时可以根据车间地面的平整度调整各个支撑脚的高度，保证设备整体处于水平状态，避免印刷过程中因为设备倾斜导致图文偏移。设备的横向伸出组件是刮墨传动的动力安装位，内部布置了传动导轨和驱动结构，保证刮墨刀往返运动的直线度，

　　运动过程中不会出现卡顿、偏移的问题，伸出端的调节旋钮可以手动微调刮墨刀的初始位置，适配不同长度的网版印刷需求。从安装边界尺寸来看，这类设备不需要预留过大的安装空间，机身主体的占地宽度控制在单人操作的合理范围内，操作侧只需要预留出作业人员站立、取放工件的空间即可，设备后侧不需要预留额外的维护通道，日常的维护、网版更换操作都可以在操作侧完成，很适合空间有限的小型加工车间、打样工作室布局。设备的进料、出料都采用人工取放的方式，不需要搭配额外的输送机构，整体结构更紧凑，设备运行过程中的噪音控制在车间作业允许的范围内，不会对周边其他作业工位造成干扰。在实际生产使用中，这类设备可以兼容不同类型的丝网印刷油墨，包括溶剂型油墨、UV油墨等，只需要根据油墨类型调整对应的固化配套工序就能完成印刷作业，针对厚度在一定范围内的平面工件都可以适配，不需要对设备结构做大幅改动，只需要调整网版高度、刮墨压力参数就能快速切换生产的工件类型。设备的结构设计中充分考虑了车间作业的清洁需求，机身外表面做了平整化处理，没有过多的凹凸结构，日常清洁设备表面的油墨残留、灰尘时可以直接擦拭，不会出现清洁死角。网版固定区域的下方设置了接墨槽，印刷过程中滴落的多余油墨会汇集到接墨槽内，避免油墨落到设备内部或者工件承载平台上造成污染，接墨槽采用可拆卸式设计，清洁时可以直接抽出清理残留油墨。
