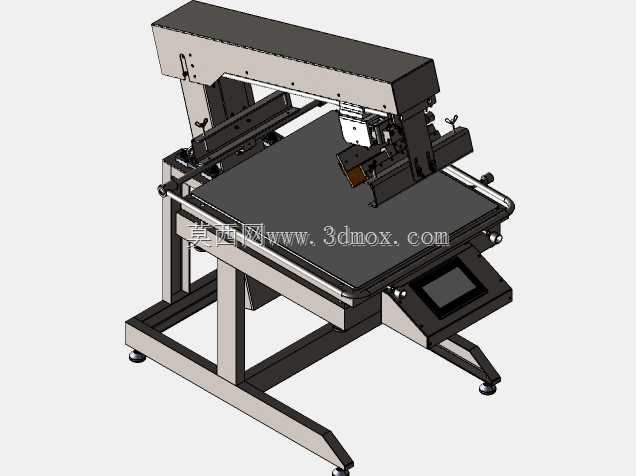

半自动平面丝网印刷设备结构设计

　　在中小批量平面印刷加工场景中，这类半自动丝网印刷设备的适配性极强，不管是电子行业的PCB板字符印刷、包装行业的纸质标签单色套印，还是塑胶外壳的标识印刷、小型五金件的表面图案转印，都能通过调整网版位置、刮墨压力来匹配不同承印物的加工需求，相比全自动连线丝印设备，它的占地空间更小，换型调整的步骤更简洁，不需要复杂的联机调试，适合多品种小批量的生产车间使用，也能作为大型印刷产线的补位设备，承接临时插单的小批量加工任务。

　　从设备的实际功能逻辑来看，整机的核心动作分为几个独立模块：网版夹持机构负责固定不同尺寸的丝网版，通过侧边的锁紧旋钮可以快速更换网版，调整网版与承印台的平行度，保证印刷过程中网距均匀，避免出现局部漏墨不均或者图案模糊的问题；刮墨与回墨组件安装在横向移动的横梁上，刮胶的压力可以通过侧边的调节旋钮微调，回墨刀在刮墨完成后自动将油墨回推到网版起始位置，减少油墨的干结浪费，同时保证下一次印刷的墨量均匀；承印平台采用硬质阳极氧化铝合金台面，表面平整度控制在0.1mm每平方米范围内，台面上预留的定位孔可以安装不同的治具，针对异形承印物做快速定位，平台的前后微调机构可以补偿网版对位的微小偏差，不需要反复拆装网版就能完成套准调整。

　　设计这套结构的时候，首先考虑的是操作的人机合理性，操作触控屏安装在设备前侧的斜向支架上，操作人员站在设备正前方就能完成参数设置、启动、急停等所有操作，不需要侧身或者探身，设备的脚踏开关预留位置在机架前侧的脚轮内侧，避免操作人员走动时误触；机架部分采用方管焊接框架，焊接后做整体去应力退火处理，再进行机加工保证安装面的平面度，底部安装的可调脚轮既可以方便设备转场移动，调整脚杯高度后又能保证设备运行时的稳定性，避免高速刮墨时整机晃动影响印刷精度。

　　从安装边界来看，这套设备的横向总宽度控制在1.6米以内，纵向深度在1.2米左右，整机高度不超过1.5米，不需要特殊的地基处理，普通的环氧地坪车间地面就能放置安装，设备后侧预留150mm的散热与走线空间，左右两侧各预留300mm的操作空间用于更换网版、添加油墨，承印平台的最大有效印刷幅面为800mm600mm，能够覆盖绝大多数中小尺寸平面承印物的加工需求，网版的最大夹持尺寸可以适配1000mm800mm的标准网框，不需要额外定制非标网版，降低了用户的耗材使用成本。

　　结构细节上，横向移动的横梁采用直线导轨导向，同步带传动的方式，相比气缸传动的结构，它的移动速度更平稳，刮墨速度可以在0.1m/s到0.5m/s之间无级调整，针对不同粘度的油墨可以匹配对应的刮墨速度，避免速度过快导致的油墨拉丝，或者速度过慢导致的油墨渗透过量；刮墨组件的升降采用小型气缸驱动，行程可以通过机械限位微调，保证刮胶下压时的压力稳定，不会因为网版的微小形变导致压力波动；设备的电气控制部分全部集成在机架后侧的电气仓内，走线全部采用拖链防护，避免移动部件长期摩擦导致线缆破损，电气仓的散热孔开设在侧面，配合防尘网减少车间粉尘进入，降低电气元件的故障概率。

　　在实际使用场景中，操作人员只需要将承印物放置在平台的定位治具上，踩下脚踏开关，网版框架自动下压到设定网距位置，刮墨刀按照设定速度横向移动完成印刷，之后刮墨刀抬起，回墨刀复位，网版框架抬起，操作人员取下印好的工件就能完成一个循环，整个循环的时间可以根据印刷工艺调整，最快单循环时间可以控制在5秒以内，相比手工丝网印刷的方式，印刷精度的一致性提升明显，也降低了操作人员的技能要求，不需要长期培训就能上手操作，同时减少了操作人员直接接触油墨的概率，提升了作业过程的职业健康防护水平。
