工业级全自动平面丝网印刷设备结构

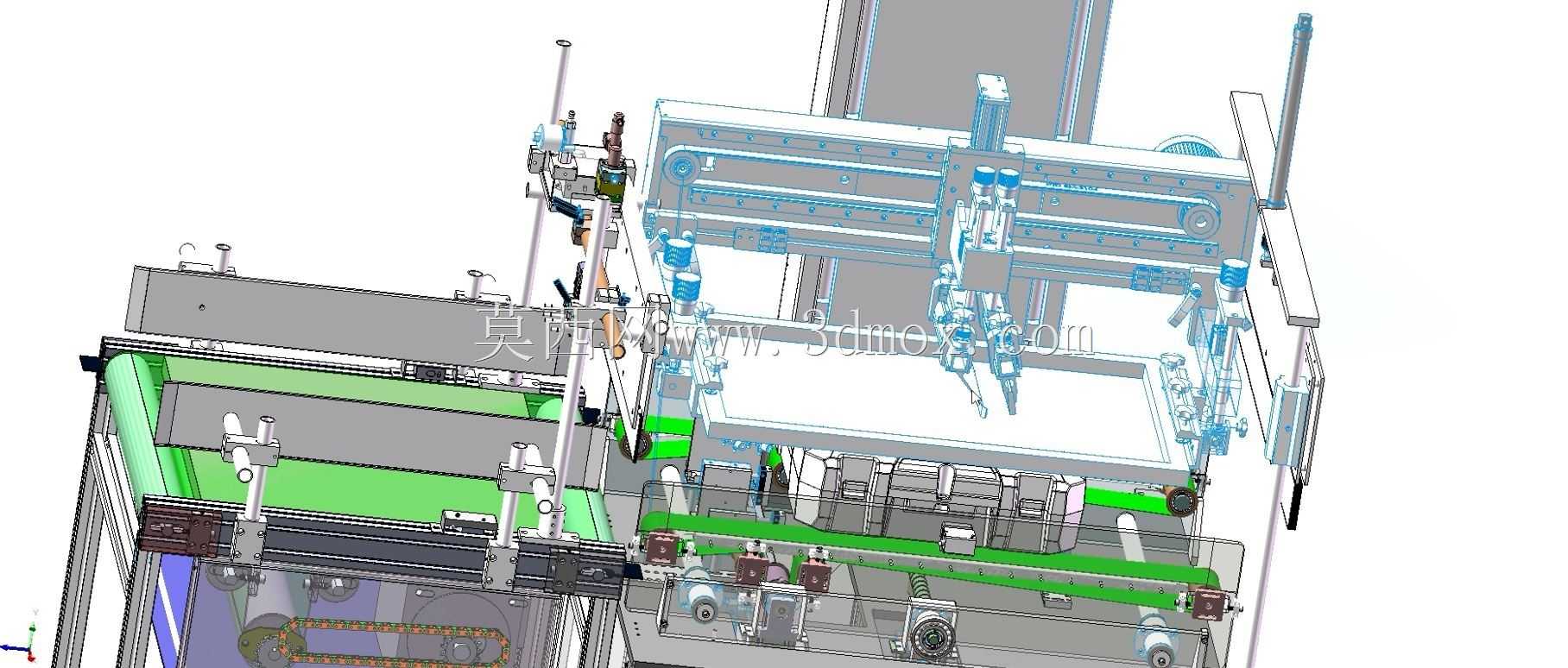

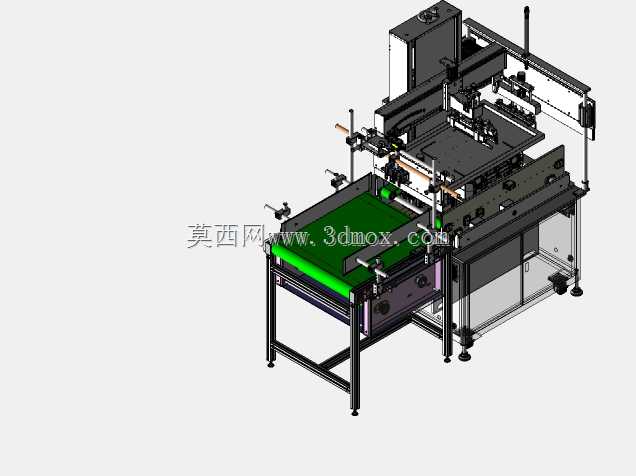

　　这套丝网印刷设备的三维结构，主要面向消费电子外壳、塑胶面板、五金铭牌、包装纸盒等平面类工件的规模化印刷工序，适配中小尺寸工件的连续化生产场景，可直接对接上下游的上料接驳台、烘干固化线、下料收料机构，组成完整的印刷生产链路，在电子制造、包装印刷、五金加工、塑胶制品等车间的印刷工段都有广泛的适配空间。从结构布局来看，设备采用型材搭建的整体框架作为承载基础，底部预留了可调脚杯的安装位置，可根据车间地面平整度调整设备水平，整体安装边界控制在长1.8米、宽1.2米、高1.6米的范围内，不会占用过多车间通道空间，框架侧面预留了电气元件安装板的固定位，可将电磁阀、驱动器、接线端子等元件集中布置，方便后期维护检修。

　　设备的核心印刷执行单元采用龙门式双导轨传动结构，印刷刀架与回墨刀架集成在同一横向移动滑台上，滑台通过同步带传动实现横向的往复印刷动作，刀架部分配备了独立的压力调节机构，可根据不同网版张力、不同印刷材质调整刮刀的下压深度与印刷压力，避免压力过大导致网版破损、压力过小出现印刷漏墨的问题，回墨刀的角度也可根据油墨特性做微调，保证每次印刷前油墨能均匀覆盖在网版图案区域。工件输送部分采用绿色PVC平皮带作为输送载体，皮带两侧布置了可调节宽度的导向挡条，可适配宽度在100毫米到400毫米之间的不同尺寸工件，输送段中间设置了工件定位顶升机构，当工件输送到印刷工位时，定位销顶升插入工件预设的定位孔内，将工件牢牢固定在印刷位置，

　　避免印刷过程中工件移位导致的图案偏位问题，定位机构的行程可根据工件厚度做调整，适配0.2毫米到20毫米厚度的不同工件。网版固定部分采用快速夹装结构，网版框架放置在支撑位后，通过四个快速夹钳即可完成锁紧固定，更换不同印刷图案的网版时无需额外工具，单人次更换网版的时间可控制在5分钟以内，网版支撑位的高度也可做上下微调，适配不同厚度的网版框架，保证网版与工件表面的网距保持在合理范围内，确保印刷图案的清晰度与油墨转移效果。设备的上下料端预留了传感器安装位，可对接光电传感器实现工件的到位检测，当检测到工件进入印刷工位后，设备自动完成定位、印刷、回墨、输送的全套动作，无需人工持续值守操作，相比半自动丝印设备可减少两名上下料操作人员的人力投入，

　　同时避免人工操作带来的印刷位置偏差、印刷压力不稳定等质量问题。在设计细节上，设备的传动部分全部做了安全防护设计，同步带、直线导轨等运动部件外侧都设置了透明亚克力防护罩，既可以观察设备运行状态，也能避免操作人员误触运动部件造成安全事故，油墨接触区域的结构件都采用了防腐蚀处理，避免长期接触油墨、清洗剂导致的结构锈蚀，设备底部预留了废墨收集槽的安装位置，可收集清洗网版、刮刀时滴落的废油墨，保持车间生产环境的整洁。这套结构的建模过程中，所有运动部件都做了运动干涉检查，横向滑台的全行程移动、刀架的上下动作、顶升定位机构的升降动作都不存在结构干涉，各个调节机构的操作空间都做了预留，操作人员在调整参数、更换配件时不会出现操作空间不足的问题，框架的型材连接位置都做了加强处理，保证设备高速运行时的结构稳定性，减少印刷过程中的震动，避免图案出现重影、毛边等印刷缺陷。
