TDK贴片功率电感器SPM6530结构设计

　　在消费类电子、工业控制板卡的电源回路设计中，贴片功率电感始终是DC-DC转换环节的核心被动元件，这款SPM6530作为TDK面向大电流低剖面应用推出的磁屏蔽型功率电感，在便携设备主板、工控驱动板、车载辅助电源模块的布局中有着极高的适配性。从实际选型应用的角度看，这类电感主要承担储能、续流、滤波的作用，在Buck拓扑的降压电路中，它会在开关管导通阶段存储磁能，在开关管关断阶段向负载释放能量，配合输入输出电容完成电压转换，同时依靠自身的磁屏蔽结构降低漏磁，避免对板上相邻的高频信号线路、敏感传感元件造成电磁干扰。

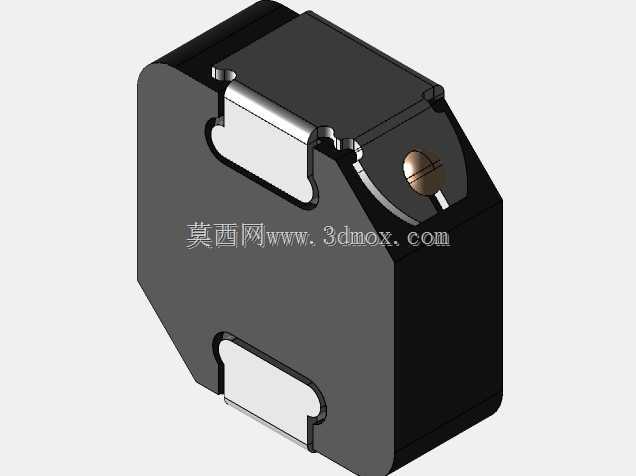

　　从三维结构的设计逻辑来看，这款电感采用了一体成型的磁屏蔽封装结构，外部是高磁导率的合金磁粉压制外壳，将内部的扁平铜线绕组完全包裹在磁腔内部，相比传统的开磁路工字电感，这种结构的磁路闭合度更高，相同电感量下的直流电阻更小，额定饱和电流可以做得更高，同时漏磁辐射能降低70%以上，非常适合高密度贴装的PCB场景。模型还原的结构细节里，可以看到外壳两端预留的镀锡焊盘，焊盘的位置和尺寸完全匹配标准回流焊的钢网开孔要求，焊盘与内部绕组的引出端采用直接熔接的工艺结构，避免了传统引脚焊接带来的接触电阻偏大、抗机械振动能力差的问题，在车载、工业类高振动工况的板卡上，这种焊接结构的长期可靠性远高于带引脚的插件电感。

　　从安装边界的尺寸约束来看，这款电感的最大外轮廓尺寸适配6.5mm×6.5mm的标准贴片封装占位，本体高度控制在3.0mm以内，属于低剖面的大电流电感型号，在做PCB布局的时候，需要在电感本体周边预留至少0.5mm的工艺禁布区，一方面避免回流焊过程中元件偏移造成相邻线路短路，另一方面也给电感工作时的温升预留足够的散热空间，因为功率电感在通过大电流时磁芯会产生磁损，绕组会产生铜损，表面温度会比环境温度高出20到30摄氏度，预留足够的铺铜散热区域可以有效降低电感的工作温升，提升长期工作的稳定性。

　　在结构建模的过程中，需要重点关注几个影响实际装配的细节：首先是本体底部与PCB表面的间隙，这款电感的磁芯外壳底部做了微小的凸台设计，让绕组本体与PCB表面之间留有0.1mm左右的间隙，避免焊锡膏回流时的锡珠飞溅到绕组绝缘层上造成绝缘失效；其次是焊盘的爬锡角度，模型还原的焊盘端面做了微小的斜角处理，这个结构是为了提升回流焊时焊锡的爬升效果，形成更饱满的焊点，避免虚焊、立碑等SMT工艺缺陷；另外磁芯外壳的边角都做了R0.3mm的圆角处理，一方面是磁粉压制工艺的脱模需求，另一方面也避免元件在贴装吸嘴取料时因为尖锐边角造成吸嘴磨损，同时也减少编带包装过程中元件之间的摩擦掉屑问题。

　　从实际应用的选型匹配来看，这款电感的饱和电流特性比较平缓，在电流达到额定值的1.2倍时电感量的下降幅度不超过20%，非常适合负载动态变化较大的电源回路，比如便携设备的CPU核心供电、工控板的接口供电、车载模块的待机供电等场景，相比同尺寸的其他型号电感，它的直流电阻控制在10毫欧级别，大电流下的铜损更低，电源转换效率可以提升1到2个百分点，对于电池供电的便携设备来说，这个效率提升可以明显延长续航时间。在做板卡的结构堆叠设计时，因为这款电感是全磁屏蔽结构，上方可以布置其他非敏感的贴片元件，不需要像开磁路电感那样在上方预留较大的净空区域来规避漏磁影响，这对于高密度布局的小型化电子设备来说，可以有效节省主板的占用面积，提升整体的空间利用率。

　　建模过程中对绕组结构的还原也需要贴合实际工艺，内部的绕组采用多层扁平铜线绕制，扁平线的宽厚比经过优化，在有限的磁腔空间内最大化绕组的导电截面积，降低直流电阻，同时绕组的层间绝缘采用耐高温的聚酰亚胺薄膜，保证在回流焊的高温过程中绝缘层不会失效，磁芯材料采用的是铁硅铝合金磁粉，这种材料的磁滞损耗较低，在1MHz以内的开关频率下都有比较好的损耗表现，适配目前主流的DC-DC芯片开关频率范围，不会因为磁芯损耗过大造成电感异常发热。
