2kVA离线式不间断供电电源钣金结构

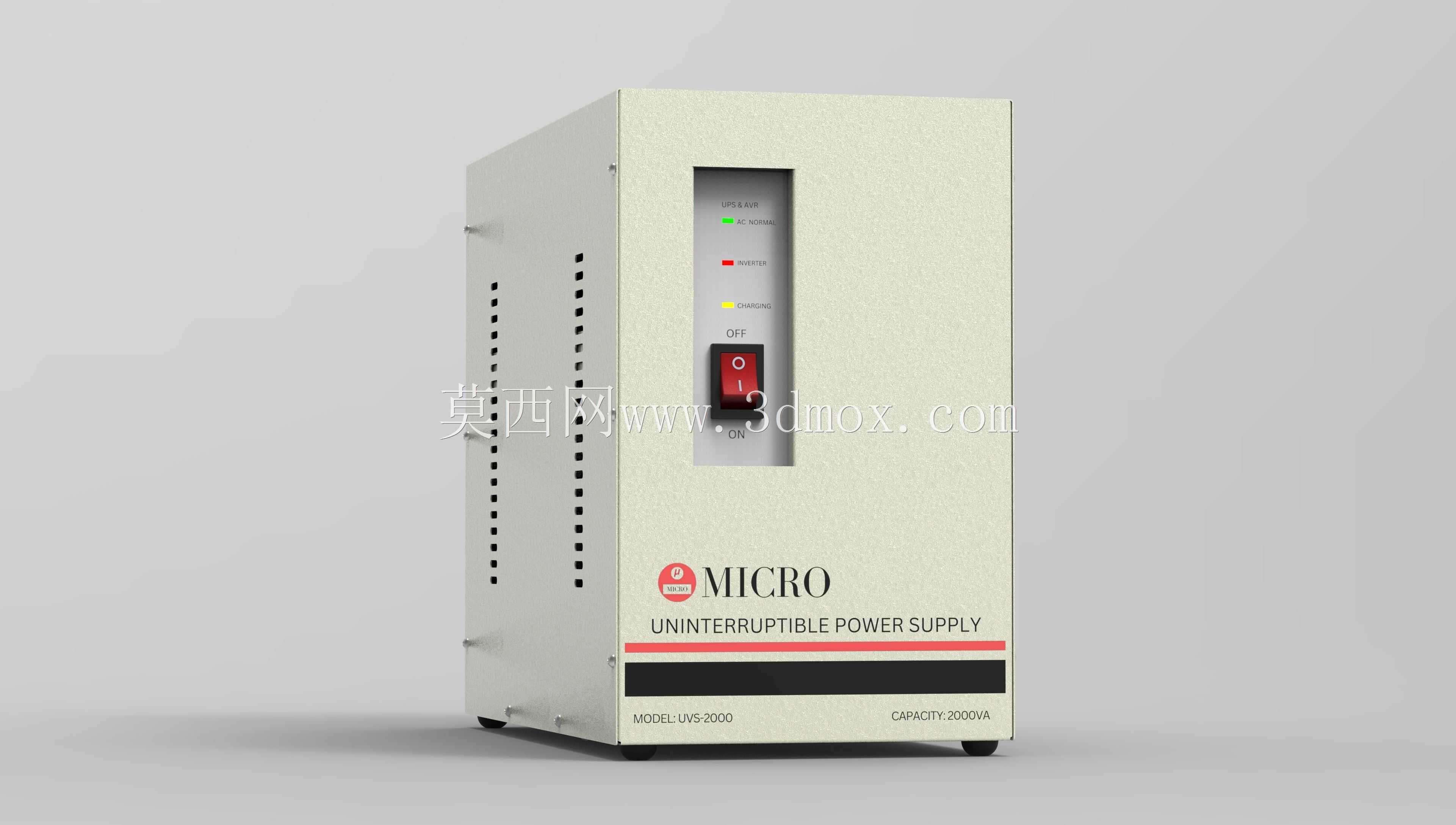

　　这款离线式UPS的三维结构还原，完全围绕桌面级小型办公、家用后备供电场景的实际需求搭建，日常可直接放置在工作台下方、机柜底层或者桌面边角，为台式工作站、小型网络设备、桌面存储阵列提供断电后的短时供电缓冲，避免突发掉电导致的文件损坏、设备异常停机问题，逆变输出的纯正正弦波波形，可适配对供电质量敏感的精密电子负载，不会出现方波输出UPS常见的负载兼容性问题。

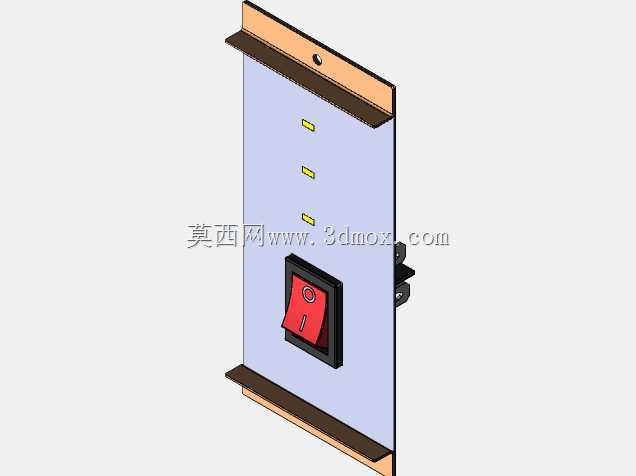

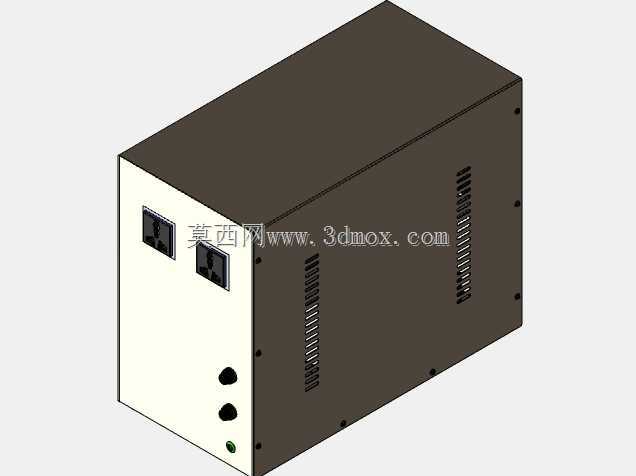

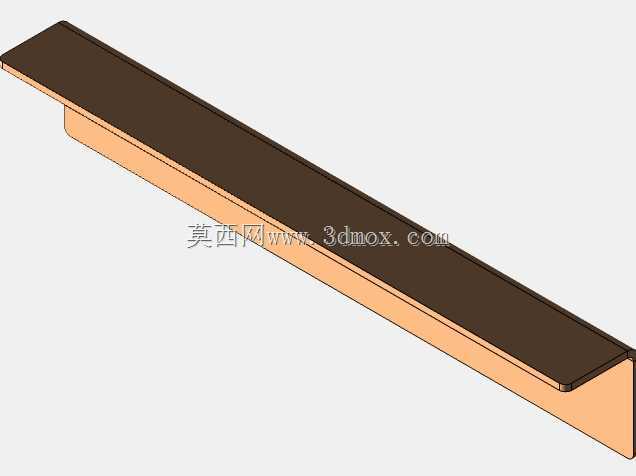

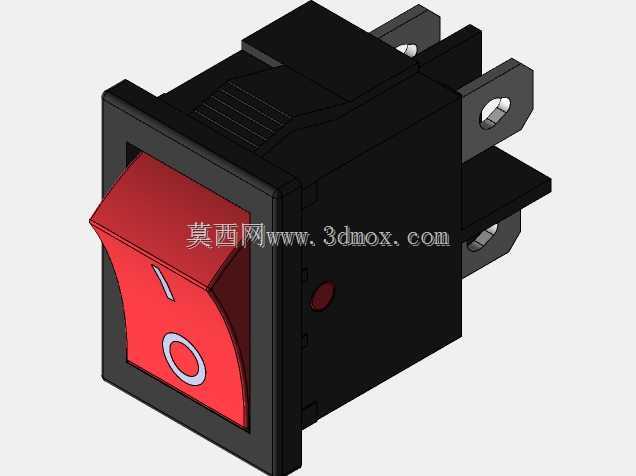

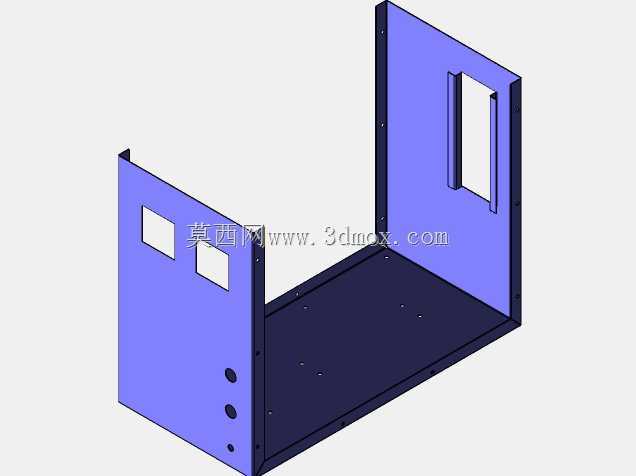

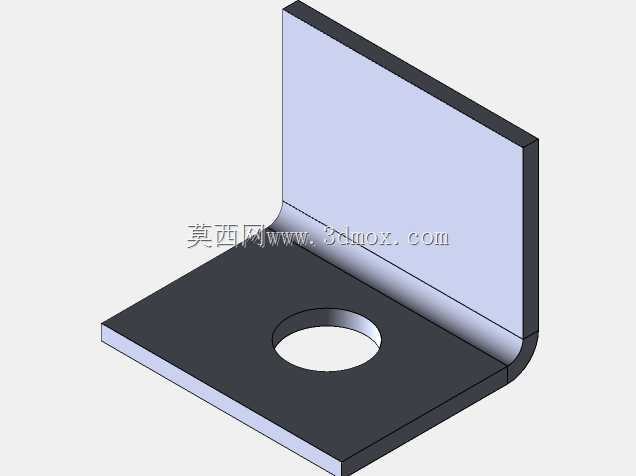

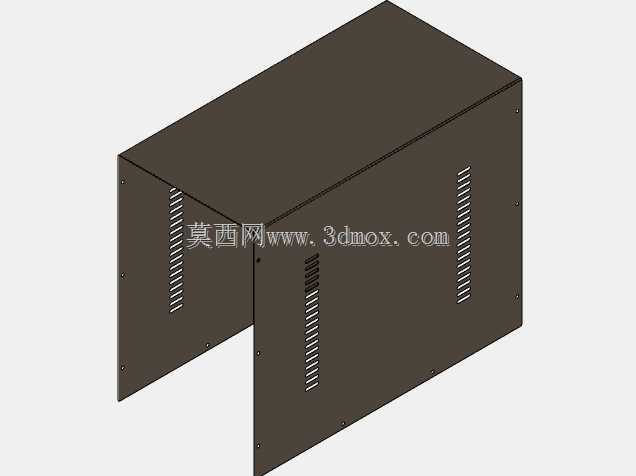

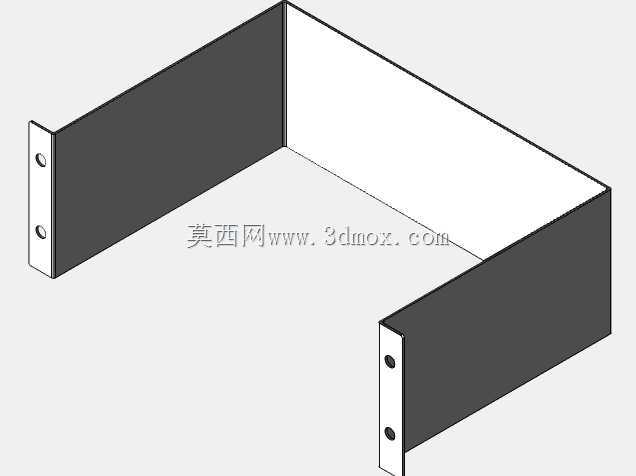

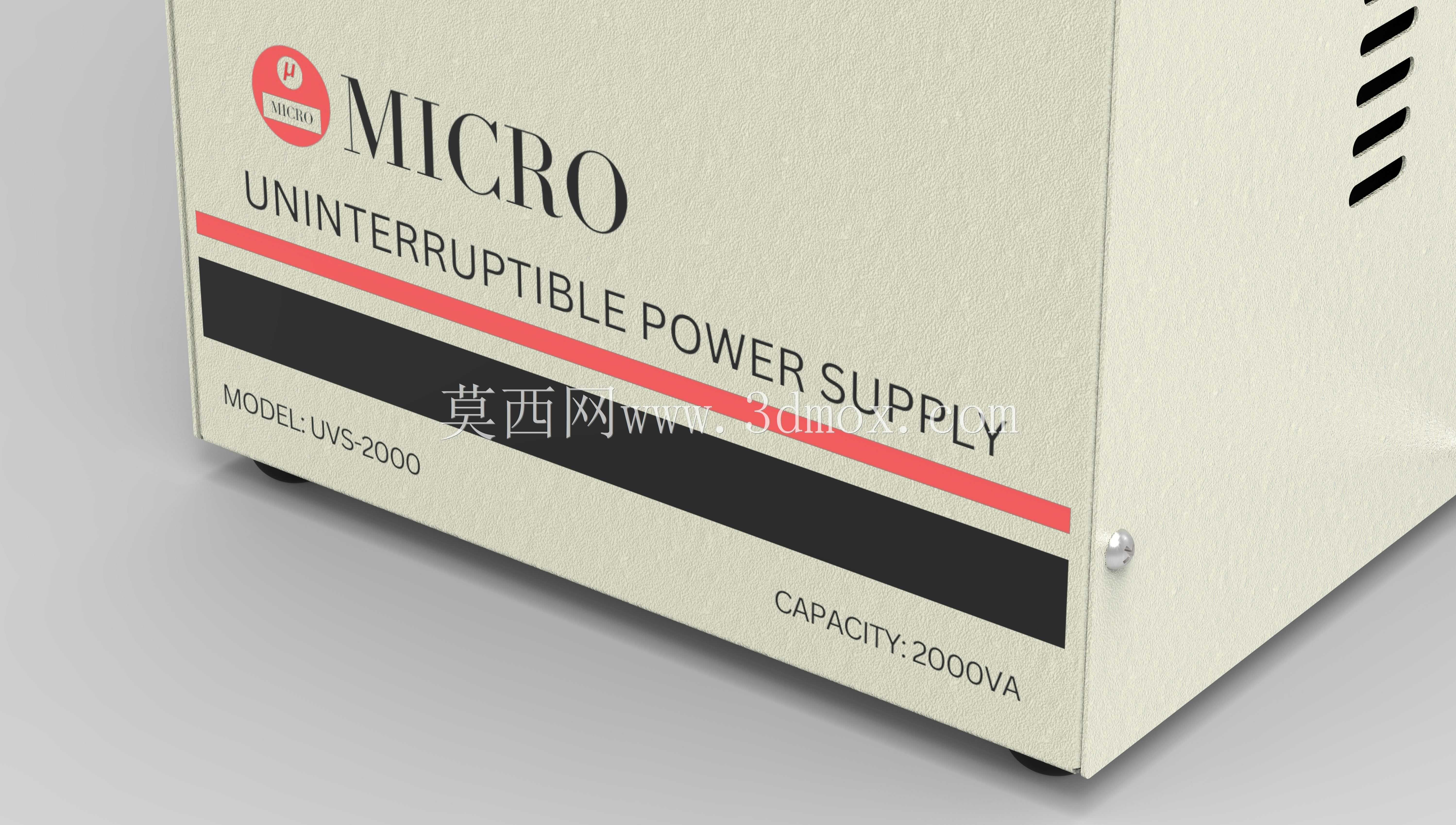

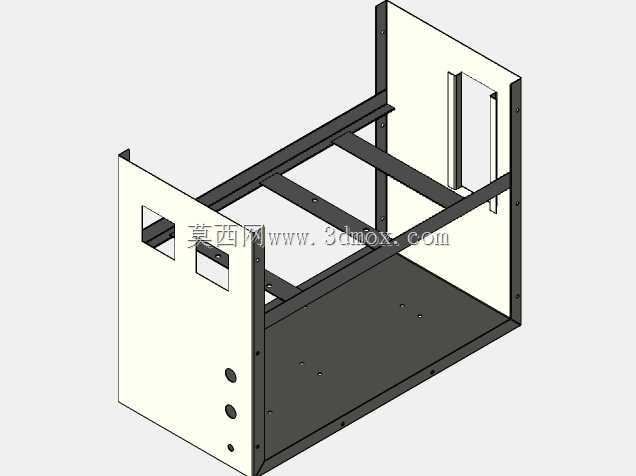

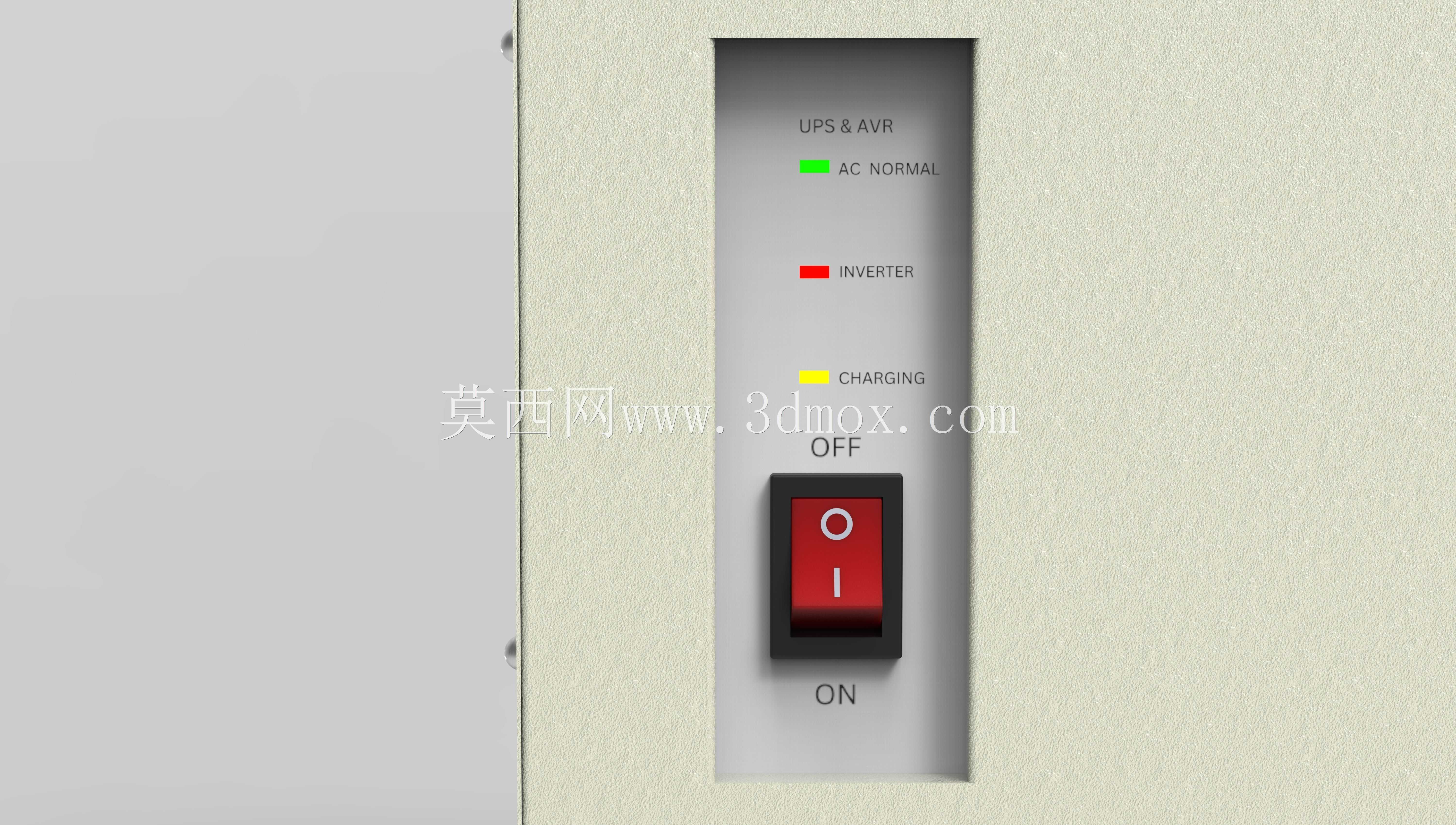

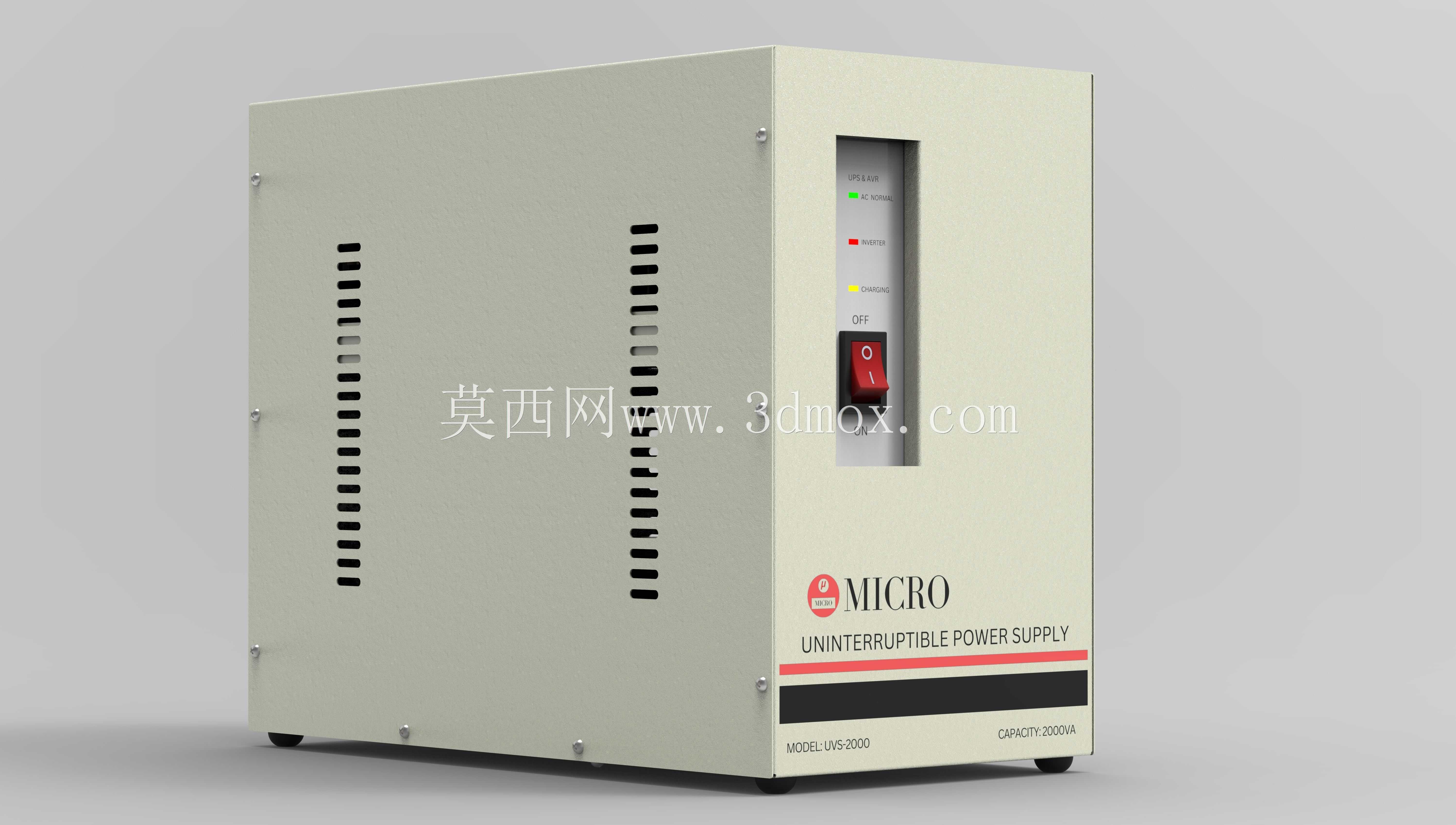

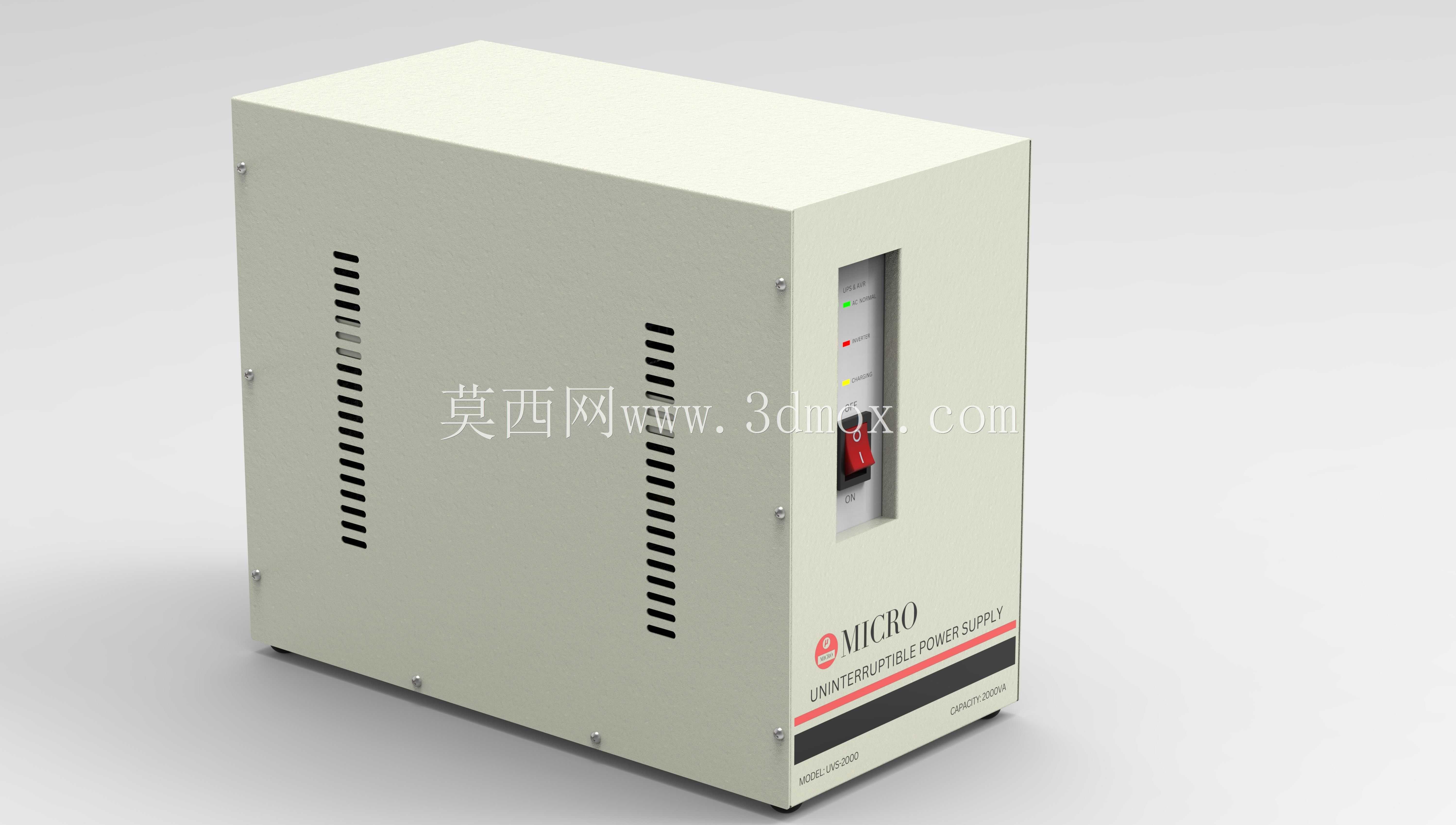

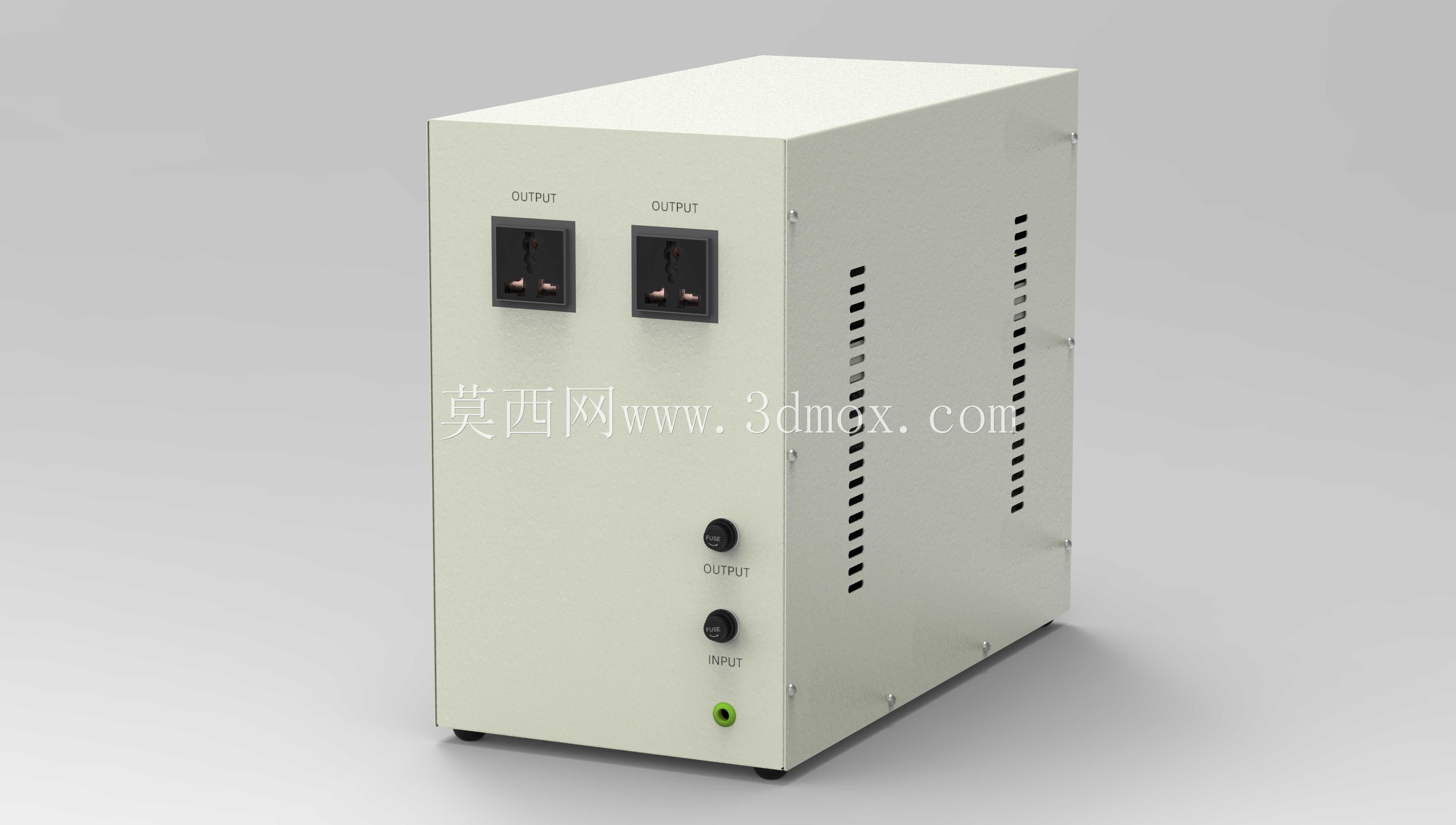

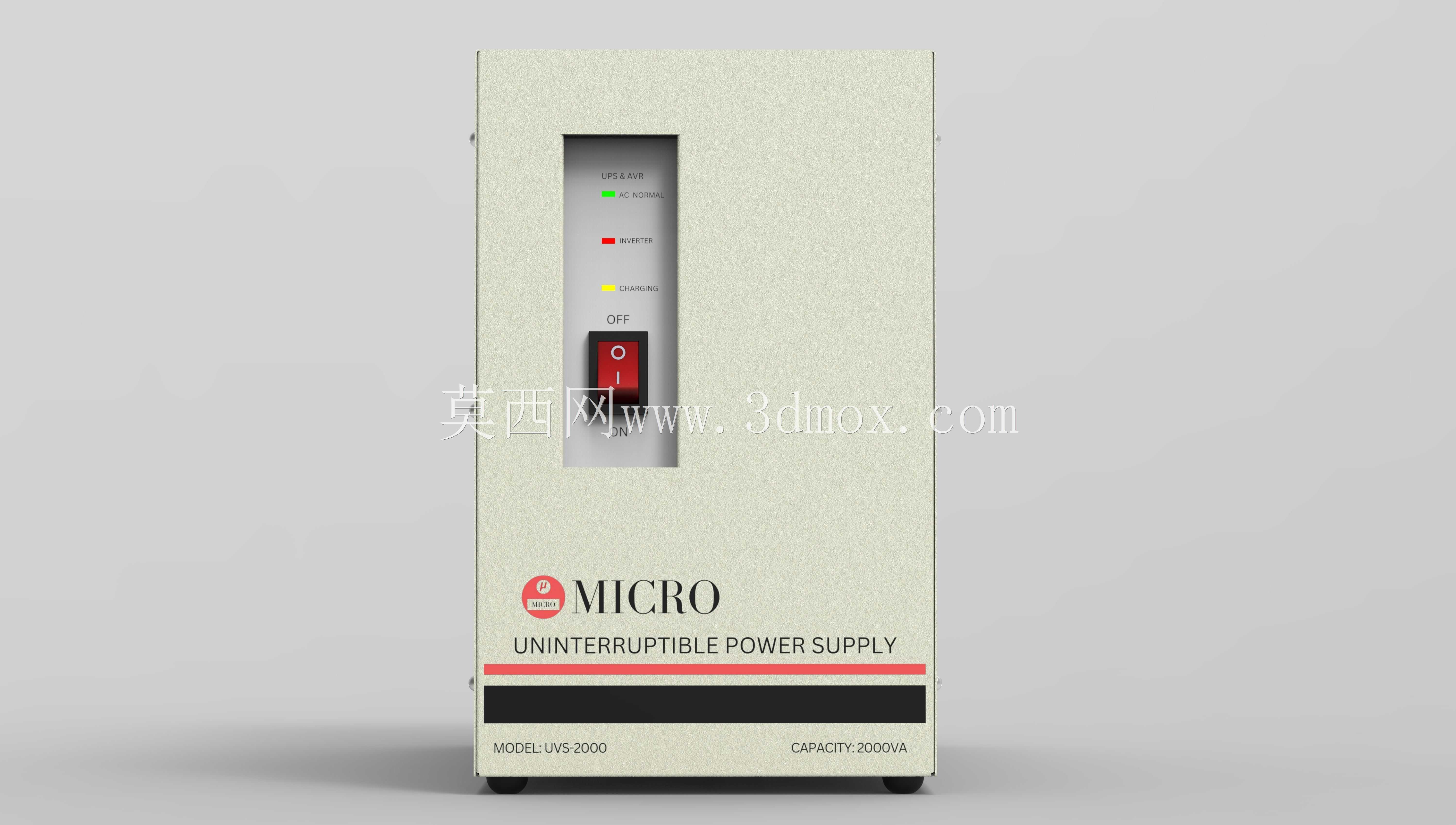

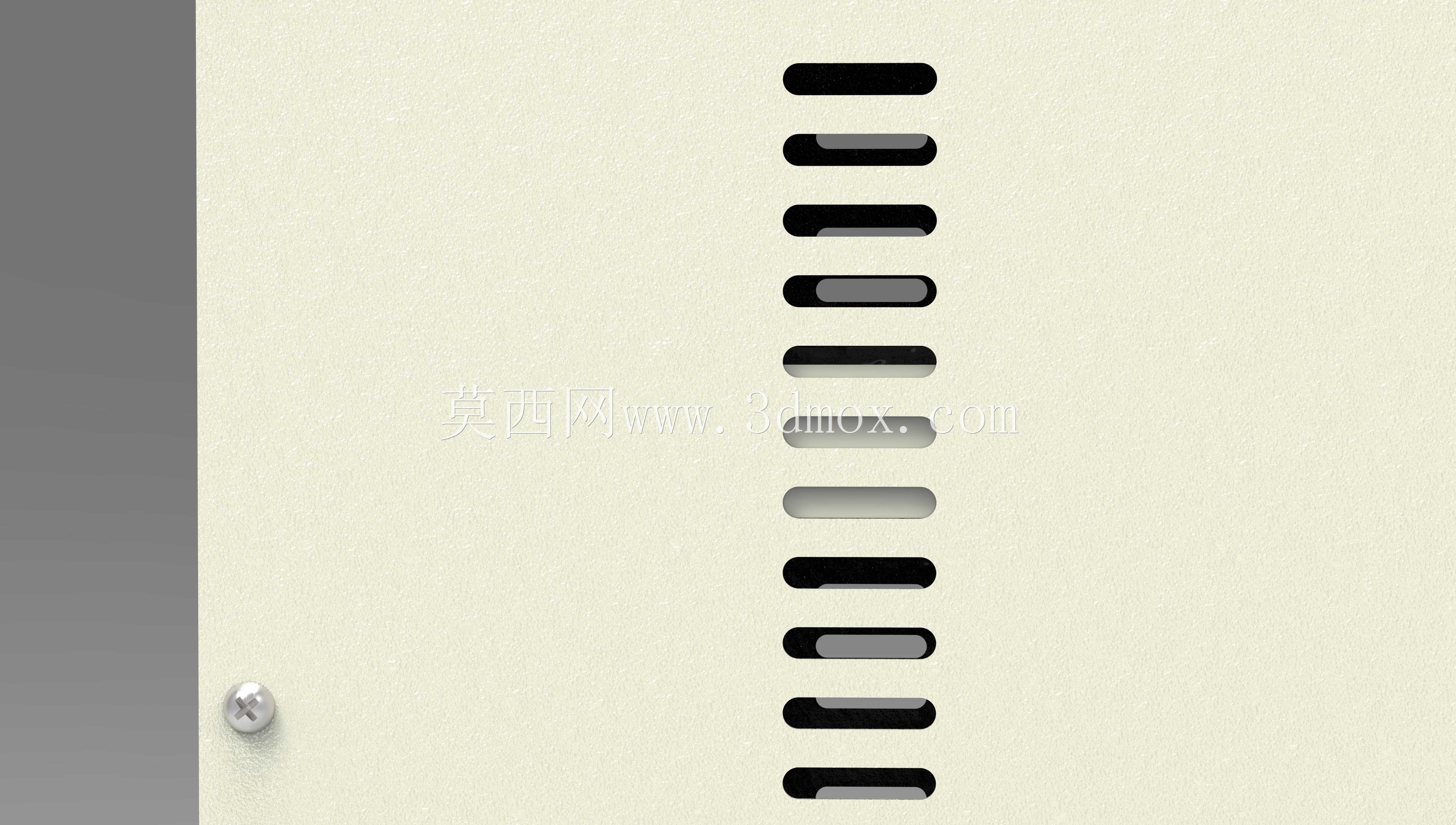

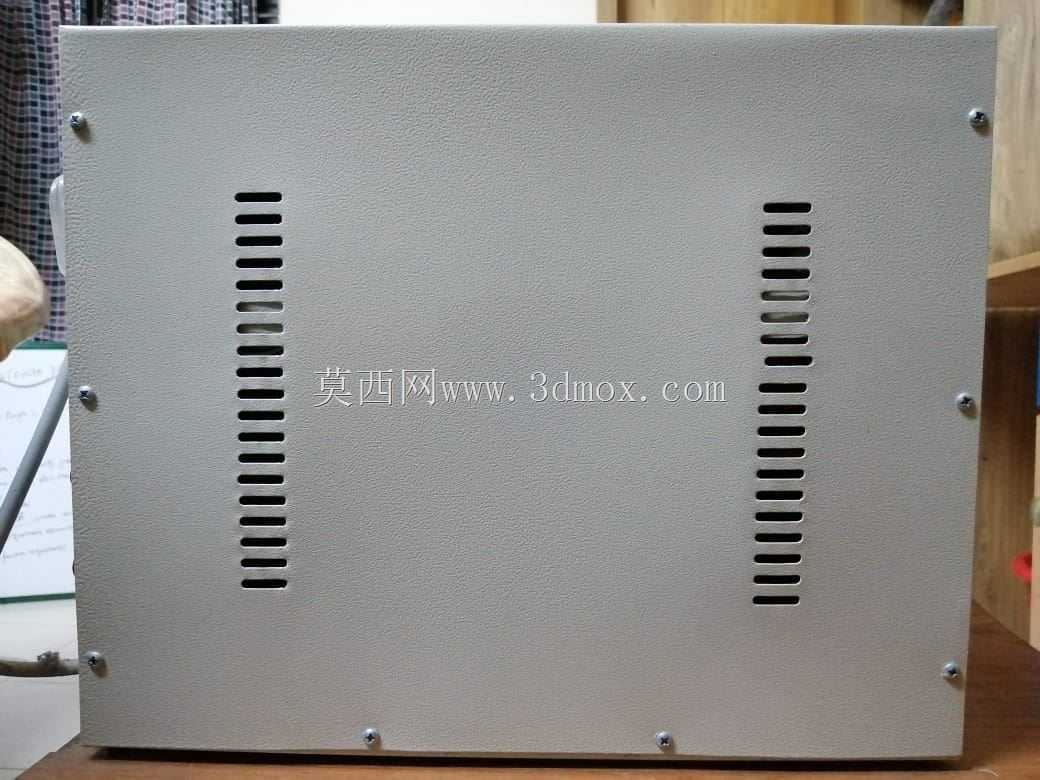

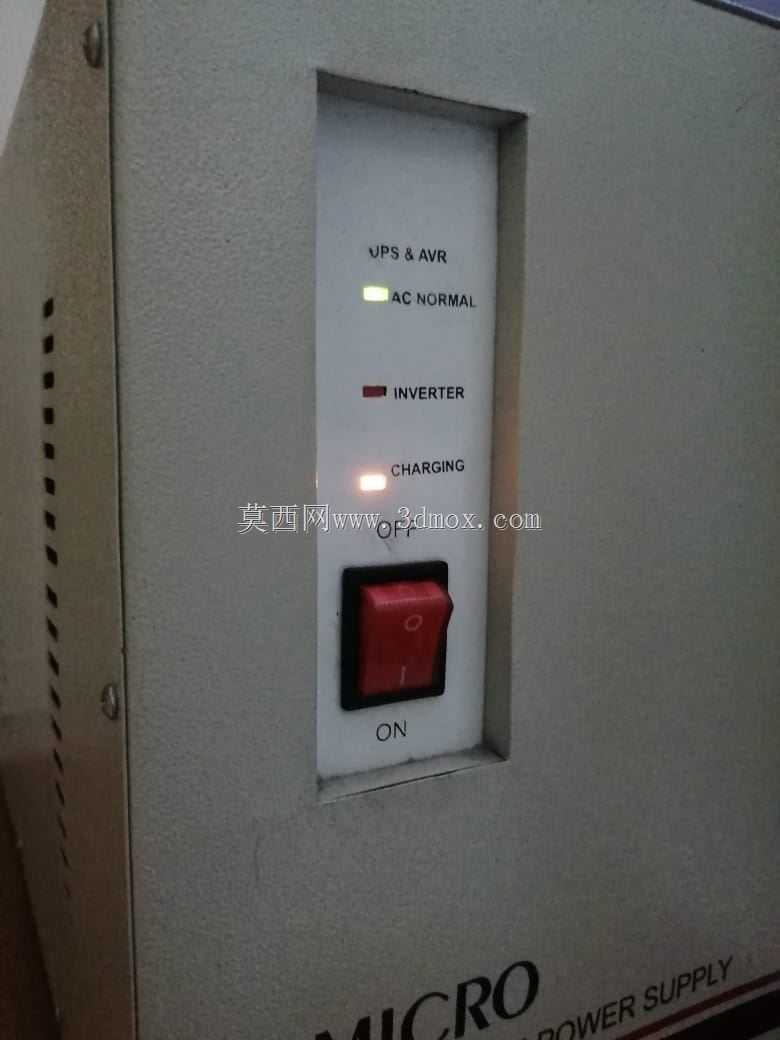

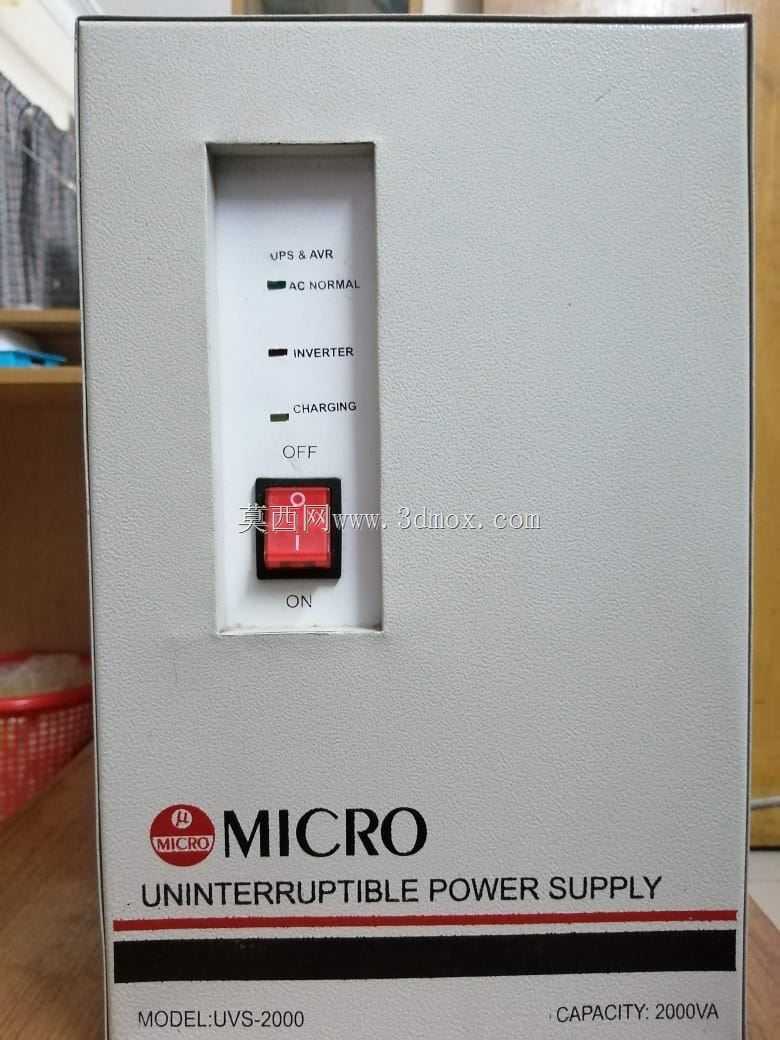

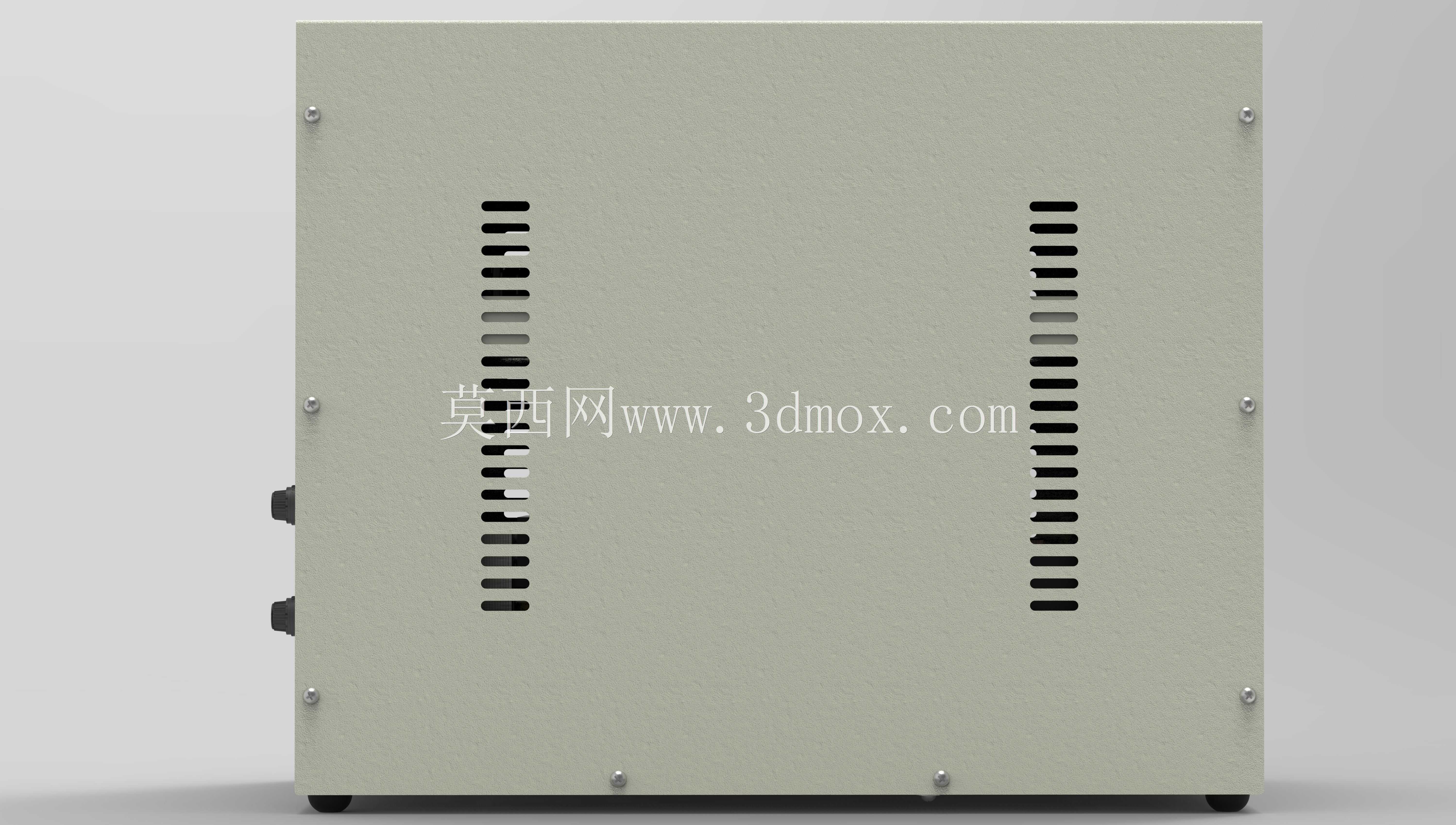

　　整个外壳采用全钣金折弯焊接成型的结构设计，没有多余的装饰性曲面，所有折弯边都预留了标准的钣金DFM工艺余量，折弯半径匹配常规冷轧钢板的加工参数，避免小半径折弯导致的板材开裂问题；侧板的散热孔采用矩阵式长圆孔排布，开孔位置完全对应内部功率器件、逆变模块的发热区域，既保证自然对流散热的风道通畅，又不会因为开孔过大降低壳体的结构强度，同时满足电气安全的防护间隙要求，防止异物触碰内部带电部件。前面板的布局完全按照现场运维的操作逻辑排布，状态指示灯从上到下对应市电正常、电池供电、故障告警三种核心状态，操作人员站在设备正前方1米范围内就能清晰识别设备运行状态，下方的船型电源开关带有明显的红色操作标识，开关周边做了下沉式的凸台防护，避免日常搬运、周边物品剐蹭导致的误触断电；面板上的品牌标识、参数标注区域都预留了丝印或者铭牌粘贴的平整平面，没有跨折弯的标识区域，避免后续标识加工出现对位偏差。

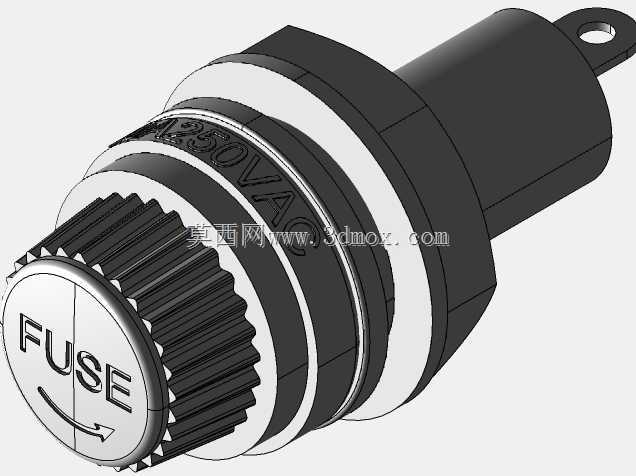

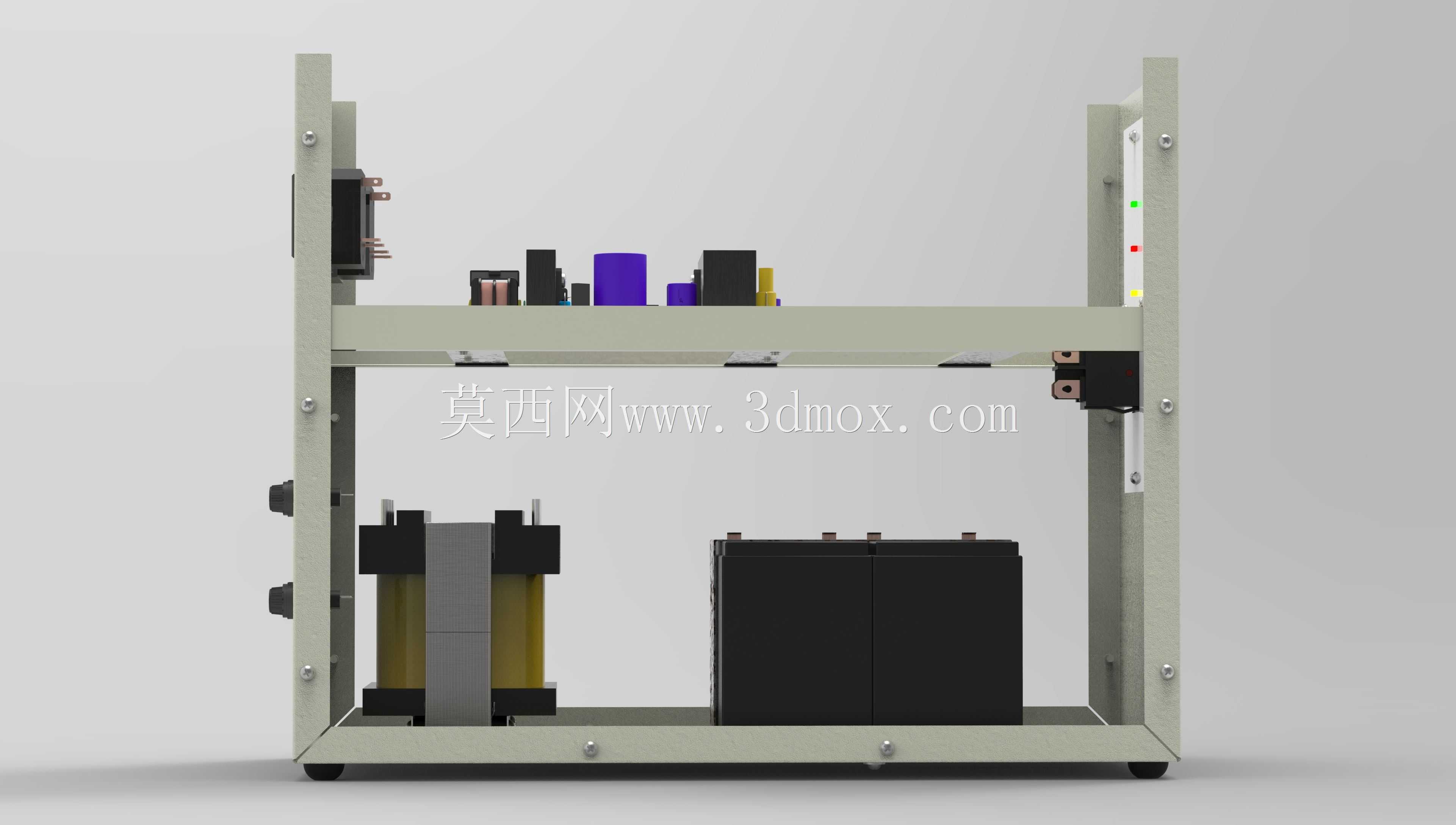

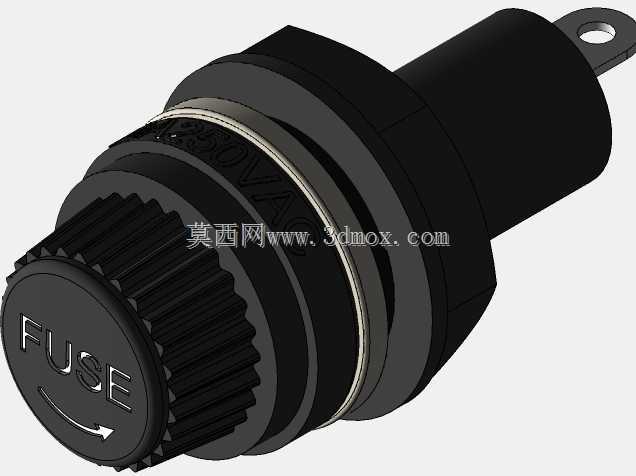

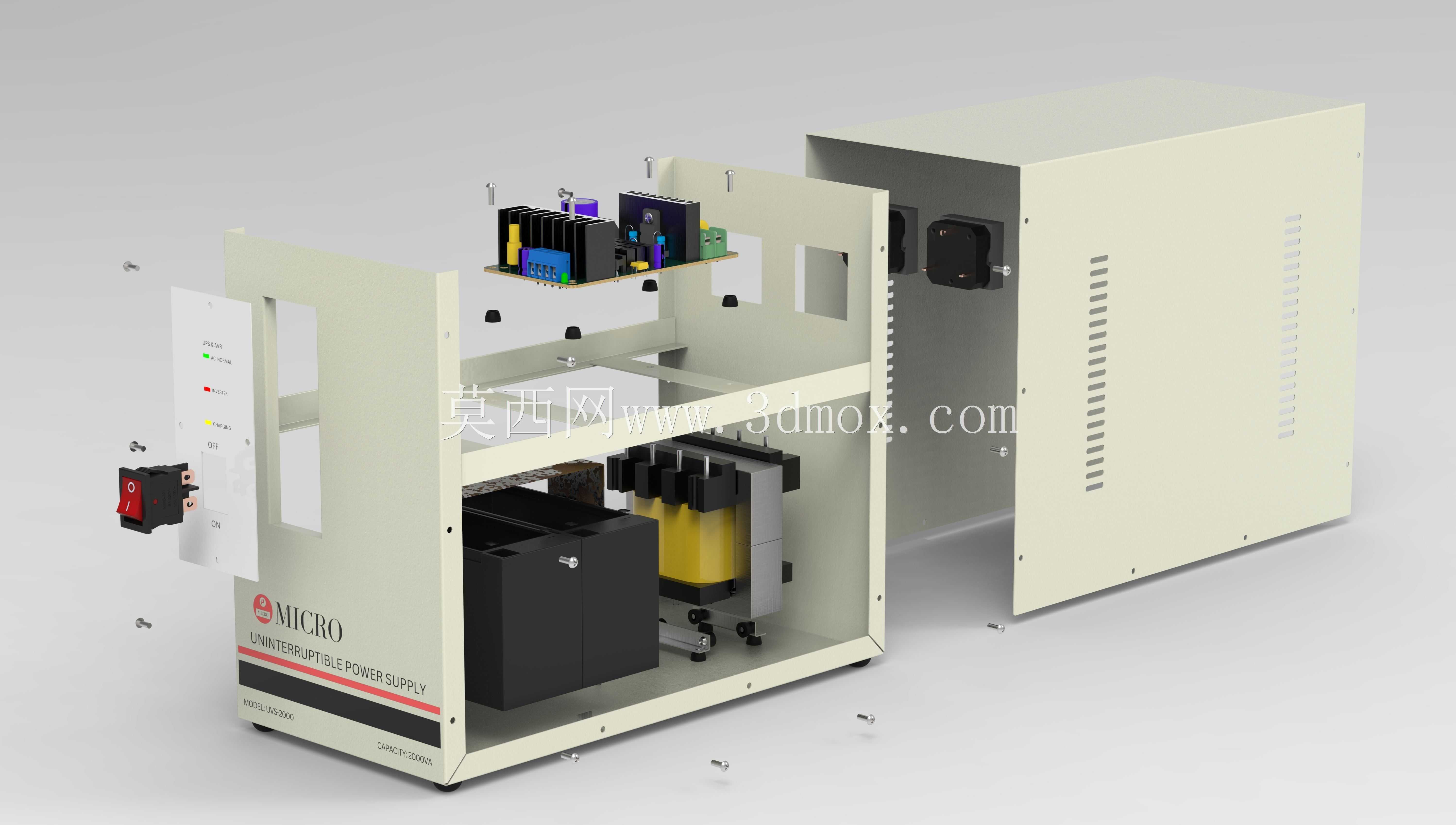

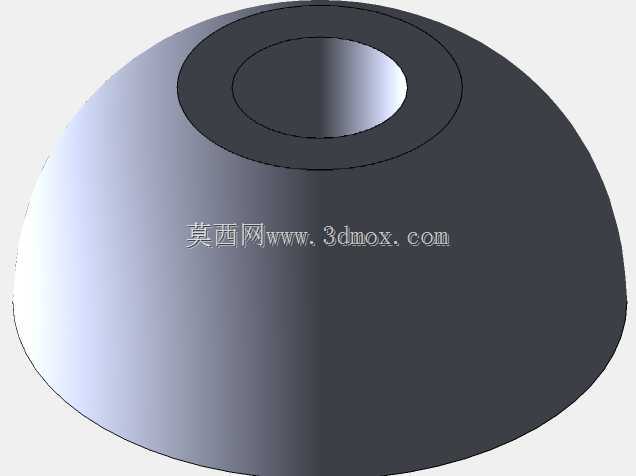

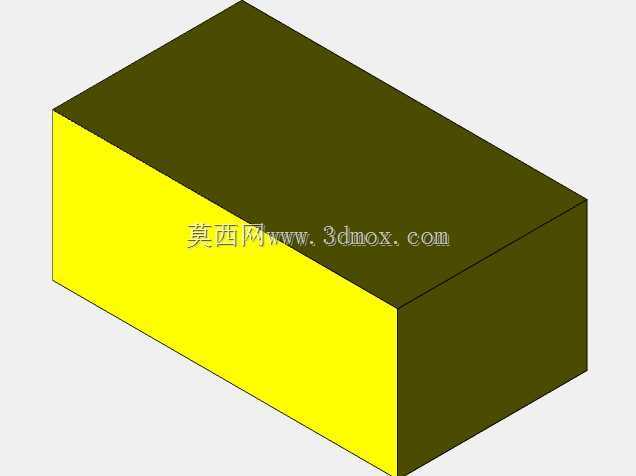

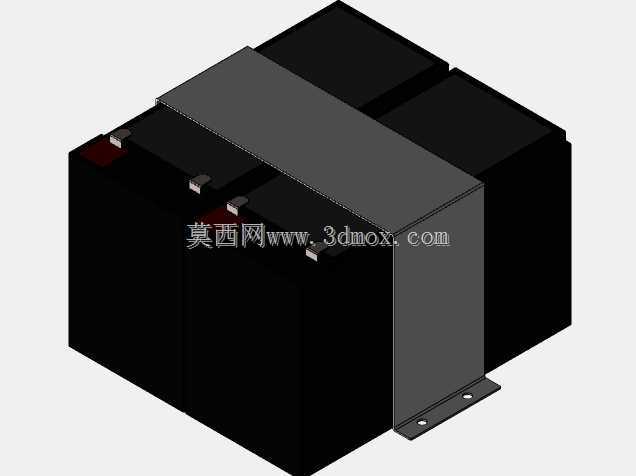

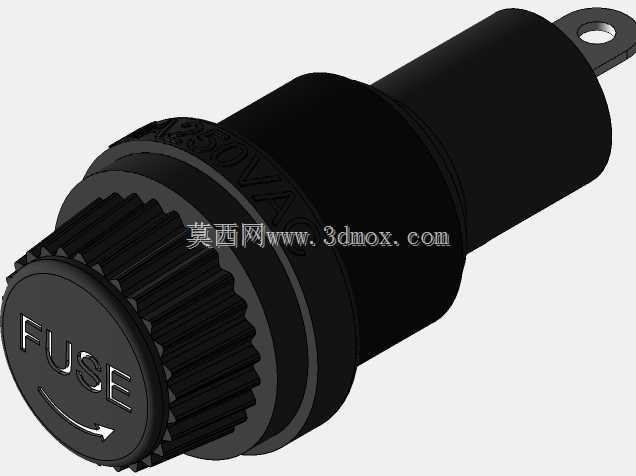

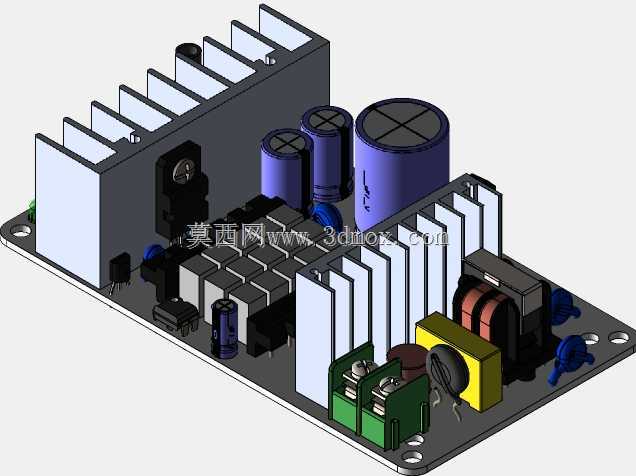

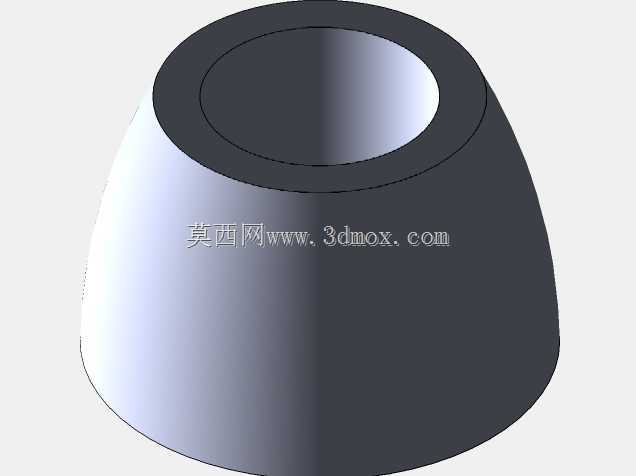

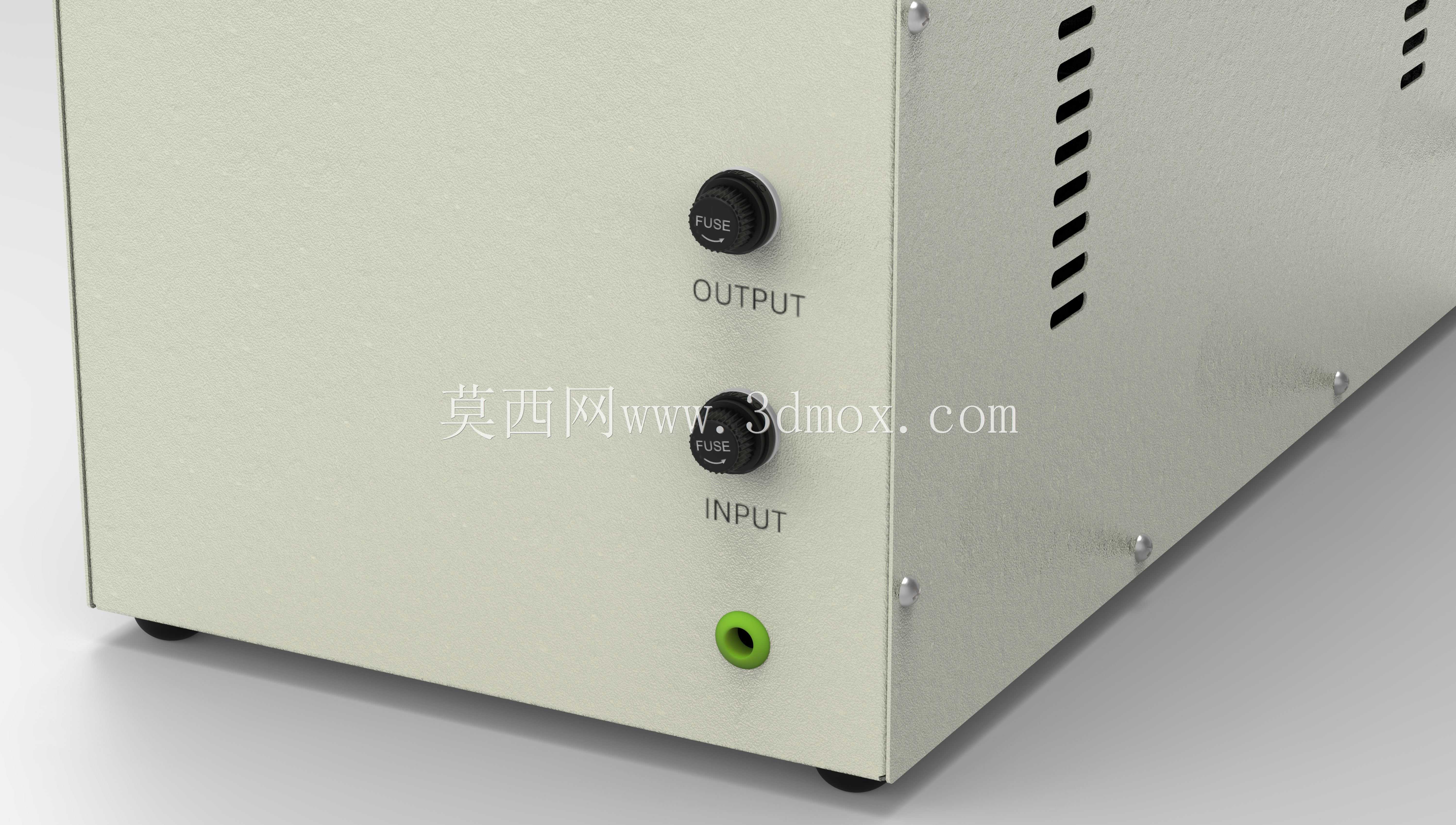

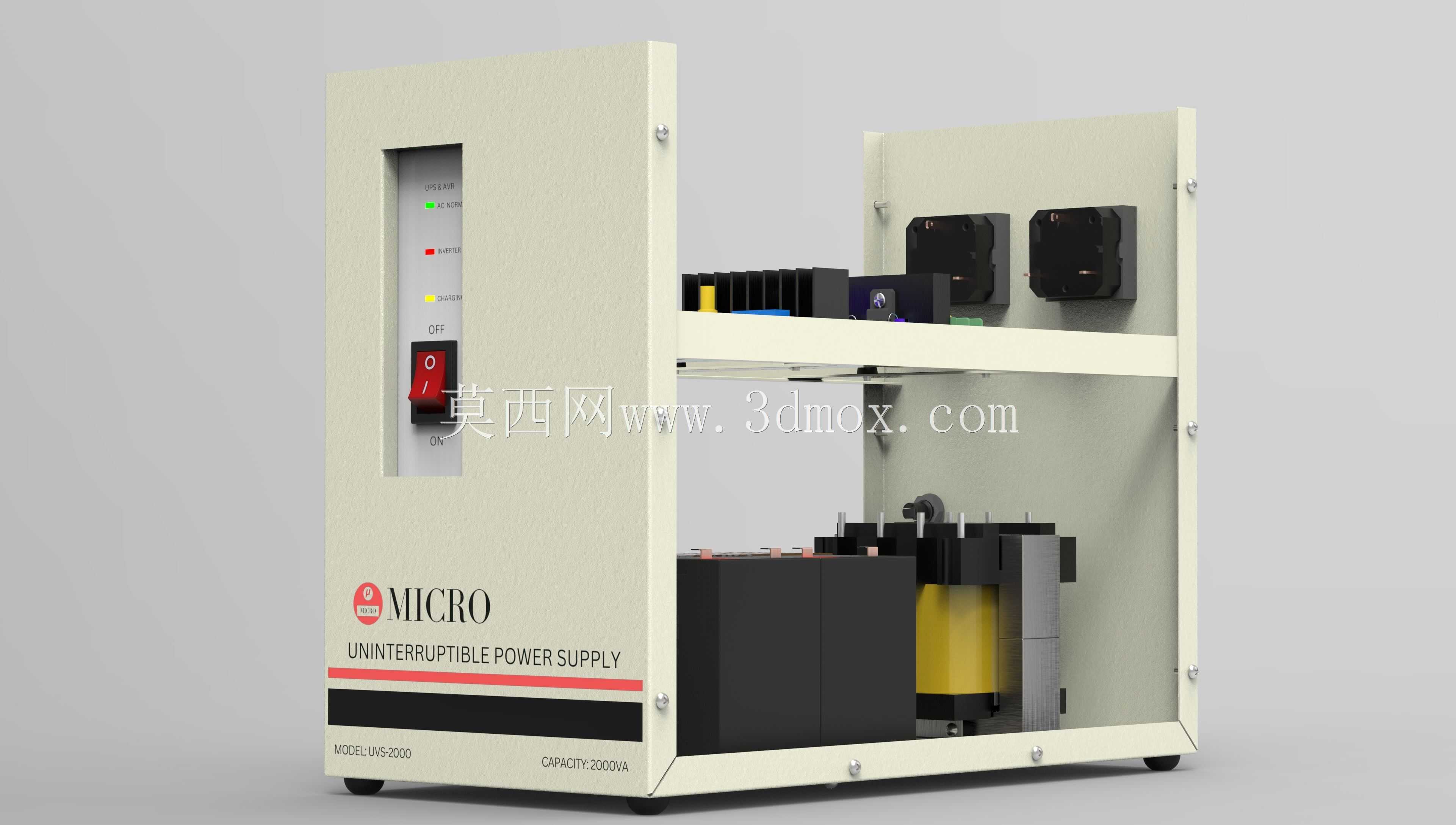

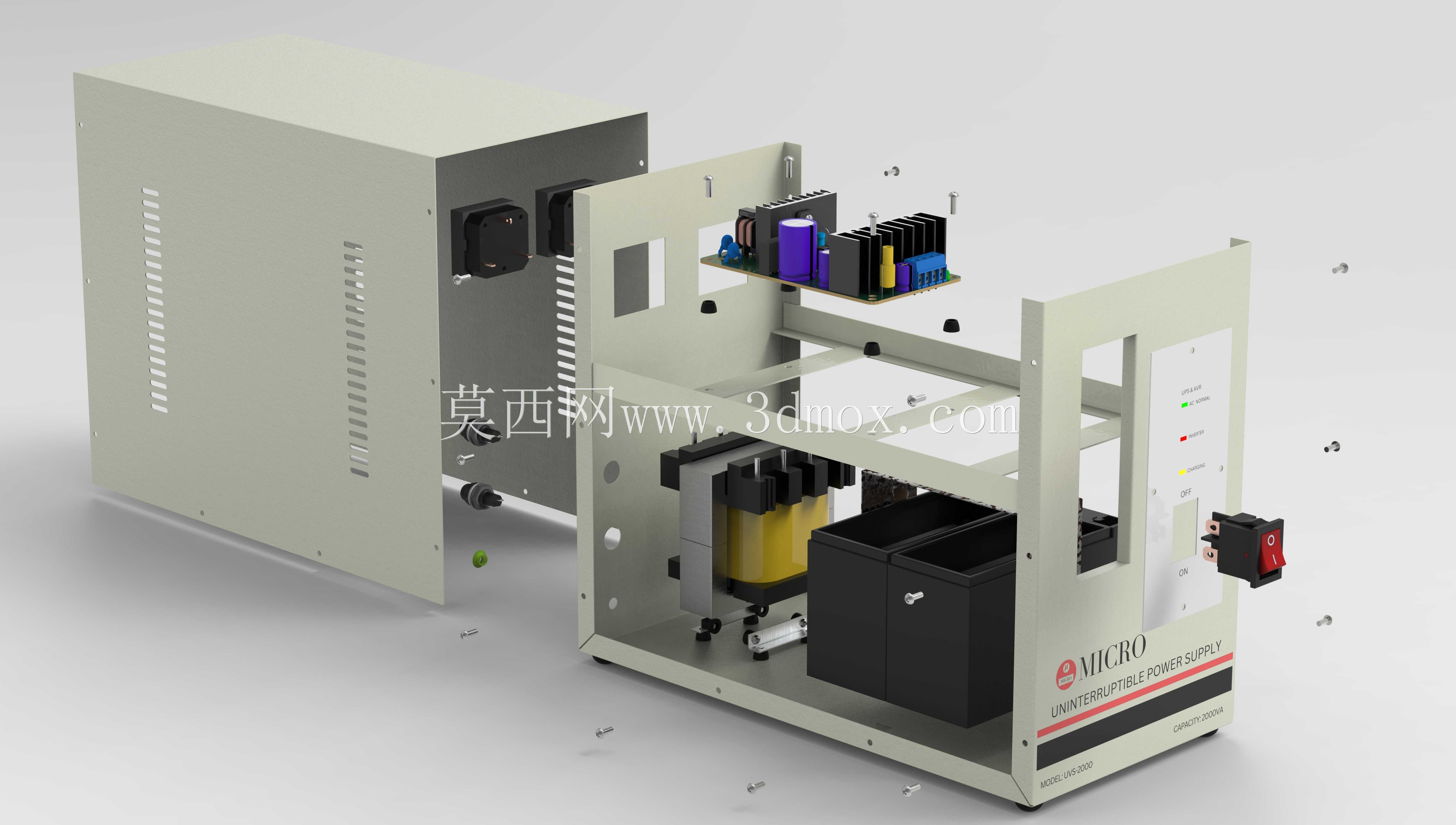

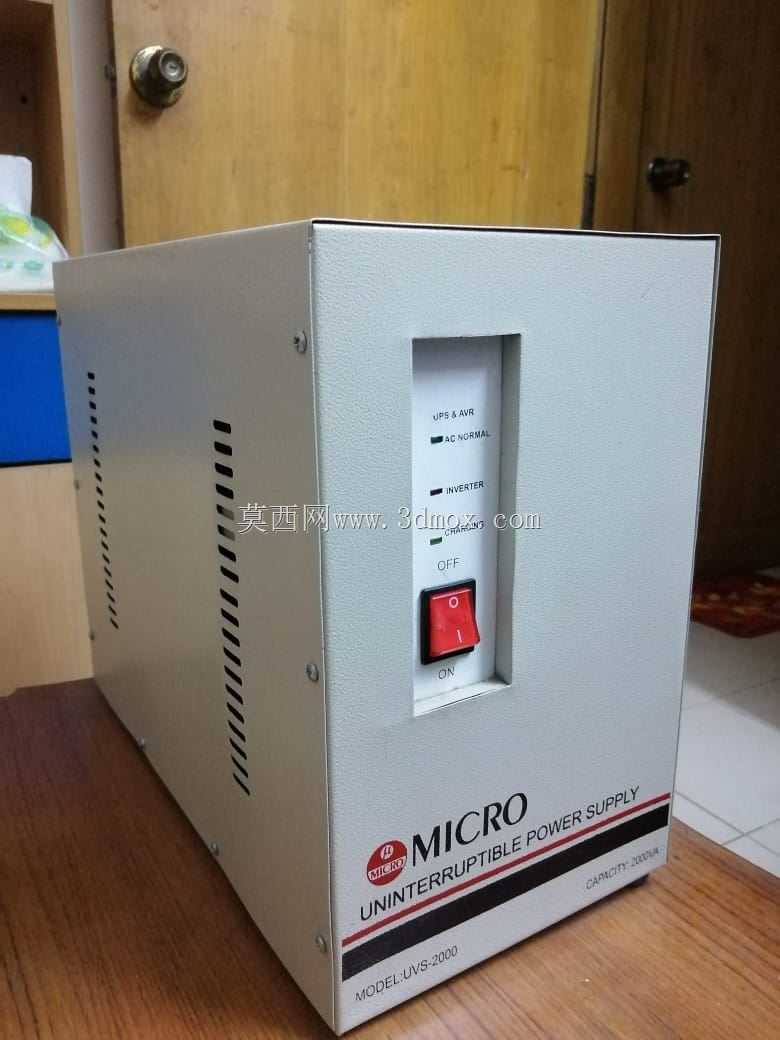

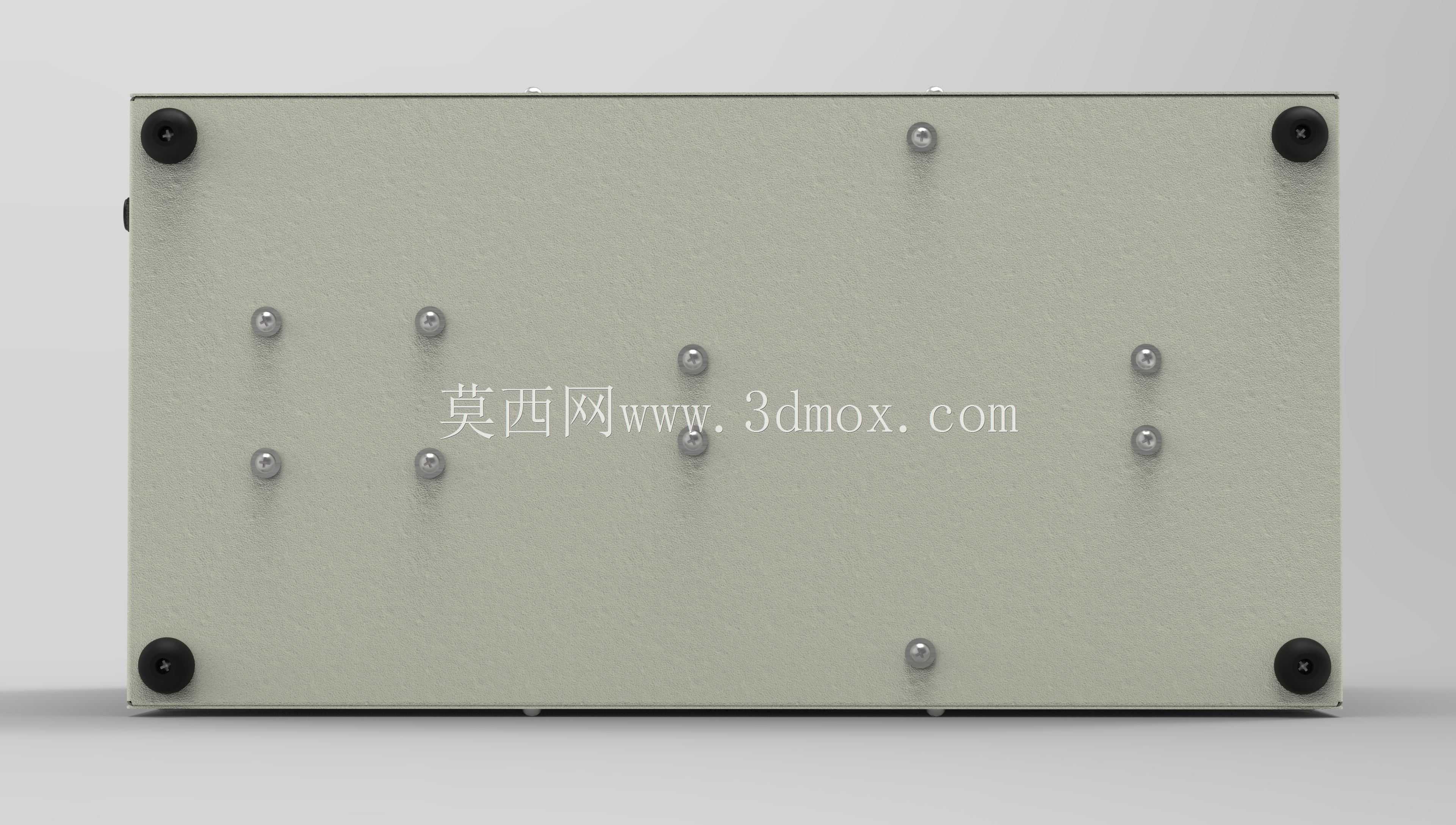

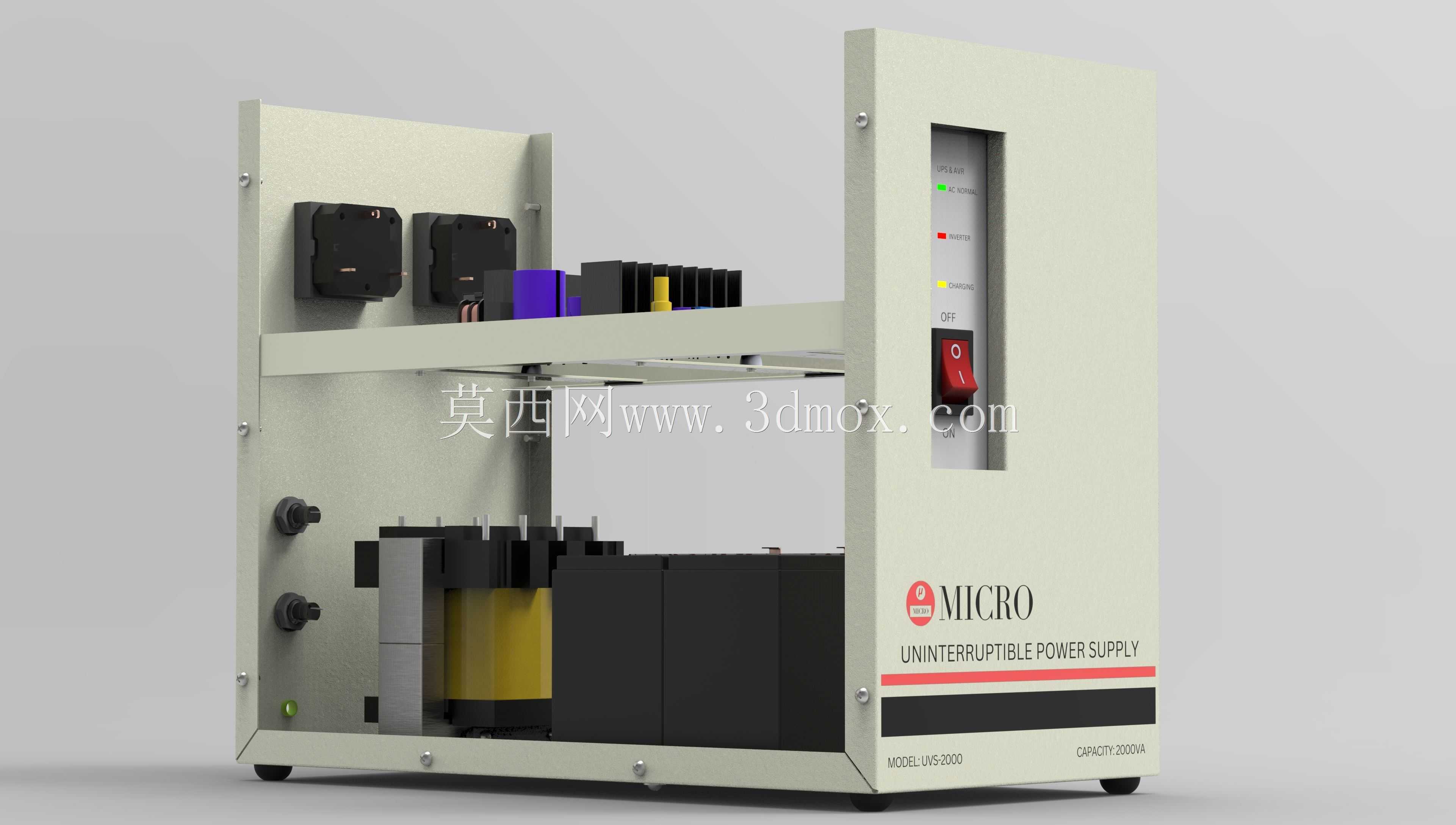

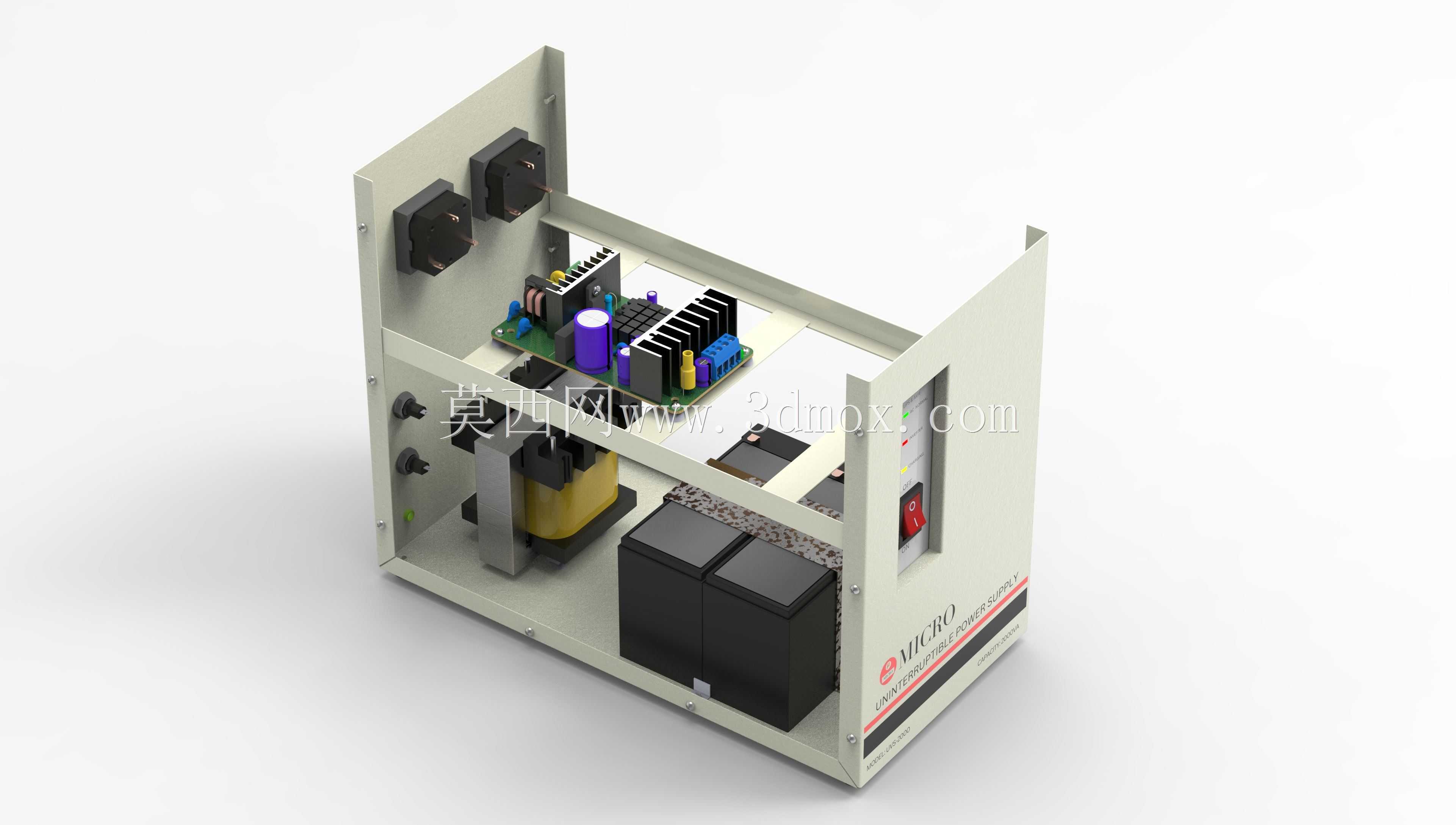

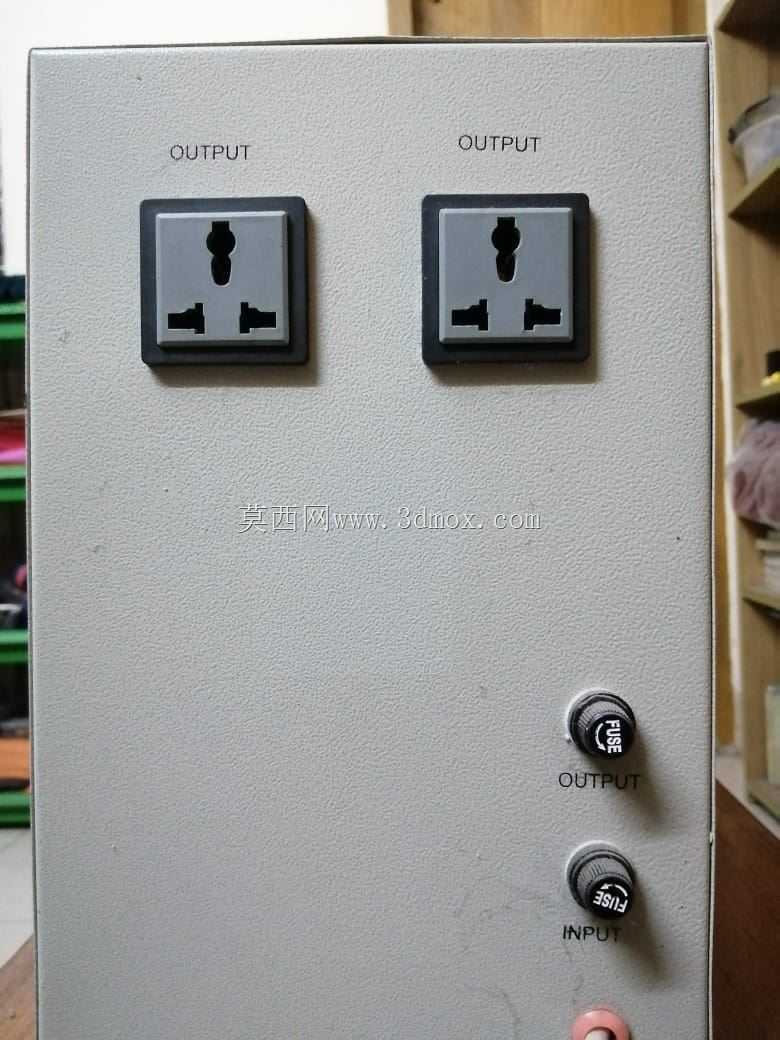

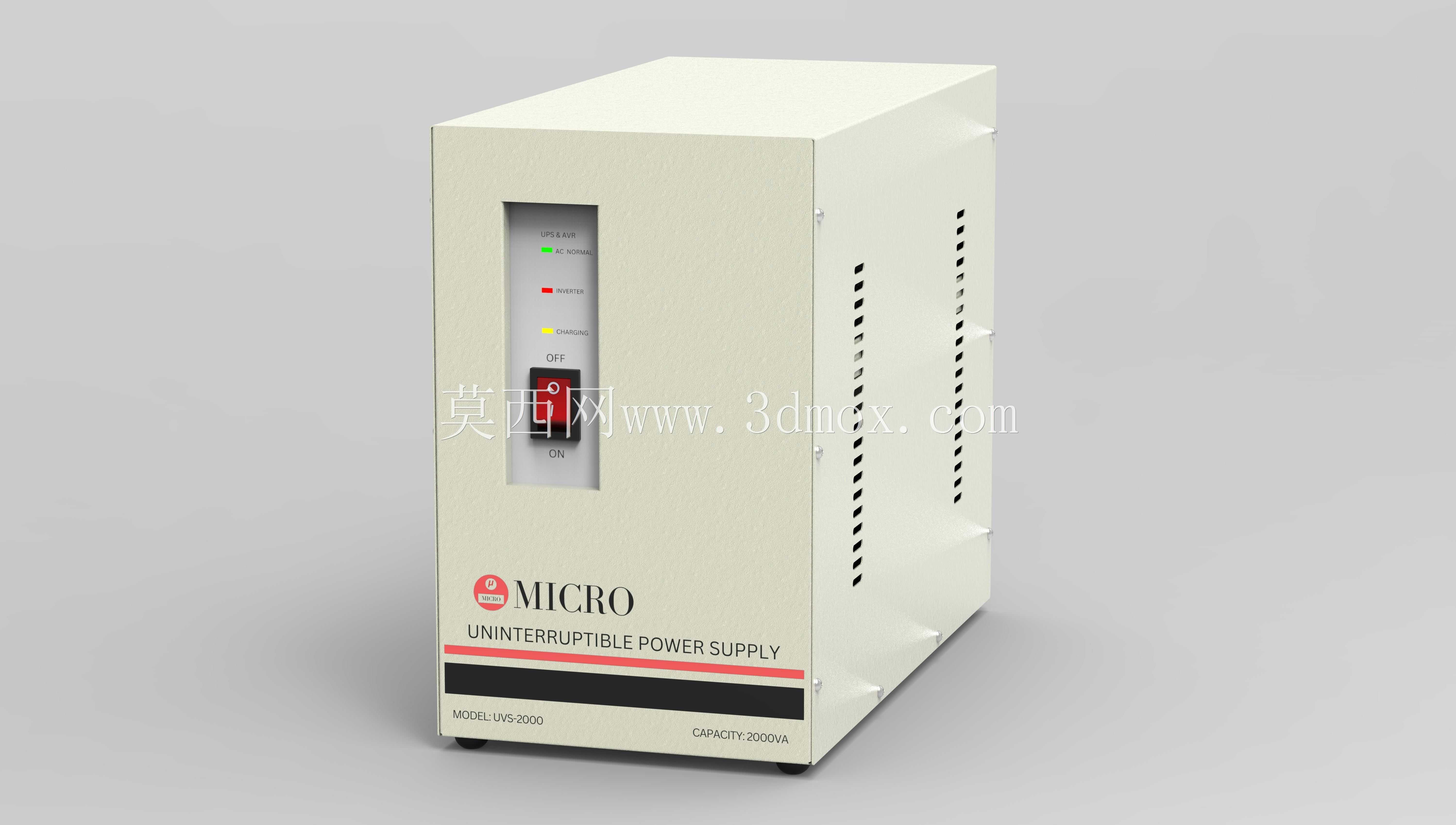

　　建模过程中完全还原了实物的英寸尺寸测量基准，每一处安装孔位、卡扣结构、内部电池仓的限位筋都和实物保持一致，内部的电池安装位、保险丝座、逆变电路板的安装螺柱都做了精准的位置还原，可直接用于同类小型UPS的外壳改型设计参考；壳体的拼接采用自攻螺丝连接的方式，侧边的拼接边预留了足够的螺丝安装操作空间，不需要特殊工装就能完成整机的装配拆解，底部的四个橡胶支脚高度一致，既可以垫高壳体保证底部进风的间隙，又能起到防滑减震的作用，避免设备运行时的轻微振动带来的位置滑移。整个结构没有复杂的异形曲面，所有特征都适配常规钣金加工的工序流程，不需要开模就能完成小批量的生产打样，对于做电气设备外壳结构设计的工程师来说，可直接参考其钣金拆分、工艺避让、人机交互布局的设计逻辑，规避小型供电设备外壳设计中常见的工艺缺陷、操作不便、散热不足等问题。
