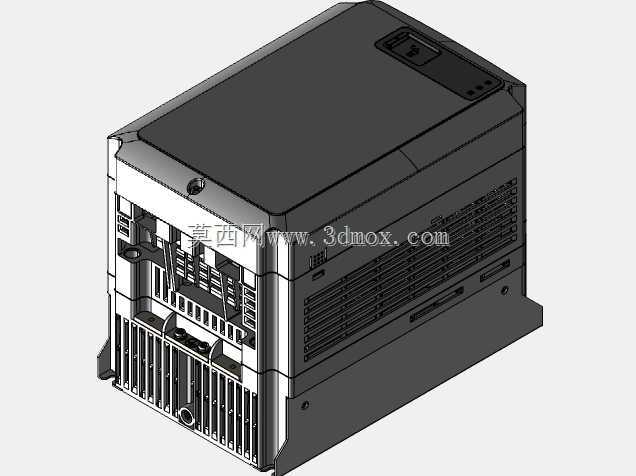

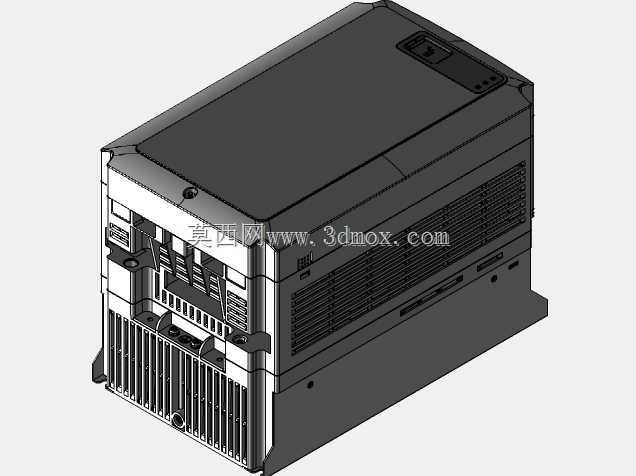

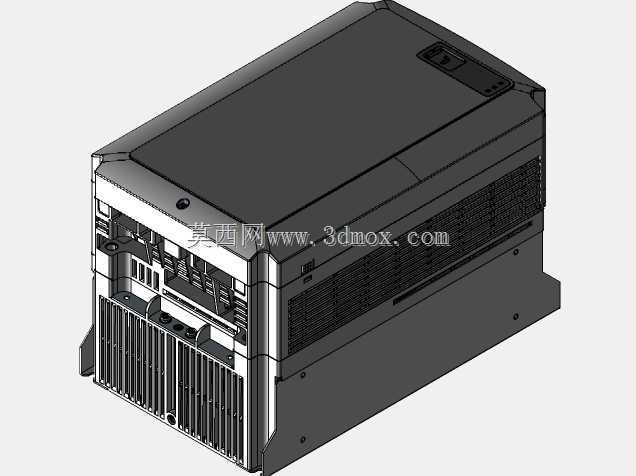

L100系列LS工业逆变器结构设计

　　在工业传动与配电控制场景里，这类逆变器是驱动异步电机、实现转速转矩调节的核心功率器件，常配套机床主轴输送线、小型风机水泵类负载完成变频调速，替代传统工频直启方案降低启动冲击，同时根据负载工况动态调节输出频率，减少空载能耗。从结构设计来看，这款L100系列逆变器采用一体化压铸底壳加阻燃塑料上盖的组合结构，底部预留的带安装孔固定支脚，适配标准35mm导轨安装也支持螺丝直接固定在电气安装板上，安装孔位的间距公差控制在±0.2mm范围内，避免现场安装时出现孔位错位无法固定的问题。壳体侧面设计的通风格栅采用错落式肋条结构，既可以保证内部IGBT模块、电容组的散热风道通畅，又能防止车间内的金属碎屑、飞溅切削液直接进入腔体内部，

　　格栅的肋条倾斜角度经过反复调整，在不增加风阻的前提下提升防护等级，适配车间多粉尘、少量油污的使用环境。正面预留的操作面板区域做了下沉式设计，嵌入式安装的操作显示单元与上盖表面齐平，避免设备搬运、柜内布线时磕碰损坏按键与显示屏，面板周边的密封筋可以在面板安装后形成闭合密封腔，防止凝露顺着面板缝隙渗入内部电路板。内部的功率器件安装区与控制电路区做了物理分隔，金属隔板既可以阻断功率单元的电磁干扰向控制侧传导，也能作为散热辅助结构将功率器件的部分热量传导至底壳散出。接线端子区域布置在壳体下部，强电输入输出端子与弱电控制端子之间设置了绝缘隔离挡板，不同电压等级的端子间距满足电气安全间隙要求，防止现场接线时误碰造成短路，

　　端子排的固定结构采用卡扣加螺丝双重固定，避免设备运行振动导致接线松脱。从安装边界来看，设备整体的进深尺寸控制在180mm以内，适配深度200mm以上的标准壁挂电气柜与立式控制柜，左右预留的散热间距不小于20mm即可满足满负载运行的散热需求，上部不需要预留额外操作空间，所有接线与调试操作都可以在正面完成，适合密集柜内安装场景。在建模过程中，壳体的拔模角度统一设置为1.5度，兼顾注塑成型的脱模需求与外观的规整性，所有棱角处都做了R2以上的圆角处理，既避免加工与安装过程中锐边划伤操作人员，也能减少应力集中提升壳体结构强度。底部的散热齿与底壳采用一体化铸造成型，齿片厚度均匀控制在2.5mm，齿间距6mm，保证铸造时铝液填充顺畅无缺料，

　　同时最大化散热面积。上盖与底壳的连接采用周边隐藏式卡扣加内部四颗固定螺丝的组合，既保证外观面无外露螺丝影响整洁度，也能确保壳体结合面的压紧力均匀，达到设计要求的防护等级。这类逆变器在实际选型时，结构尺寸与安装方式是电气工程师做柜内布局的核心参考依据，三维建模过程中还原的所有安装孔位、接口位置、外形凸台细节，都可以直接用于电气柜的布局干涉检查，提前规避现场安装时与柜内线槽、其他电气元件的空间冲突，减少现场整改的工作量。
