TMC2208步进驱动板搭配散热组件结构

项目分类:通用机械零部件 发布时间:2023-11-23 ID:716602
  • TMC2208步进驱动板搭配散热组件结构

  在桌面级3D打印设备、小型数控雕刻机、低成本自动化运料模组这类对运行静音、步进控制精度有一定要求的轻量化运动控制场景里,TMC2208驱动板是应用普及率极高的核心控制部件,这类驱动芯片在持续输出电流驱动步进电机运转时,核心功率器件会产生不小的热量,若散热设计不到位,很容易触发芯片过温保护,导致电机丢步、设备运行中断,甚至直接烧毁驱动芯片,因此配套适配的散热结构是驱动板稳定运行的必要组成部分。

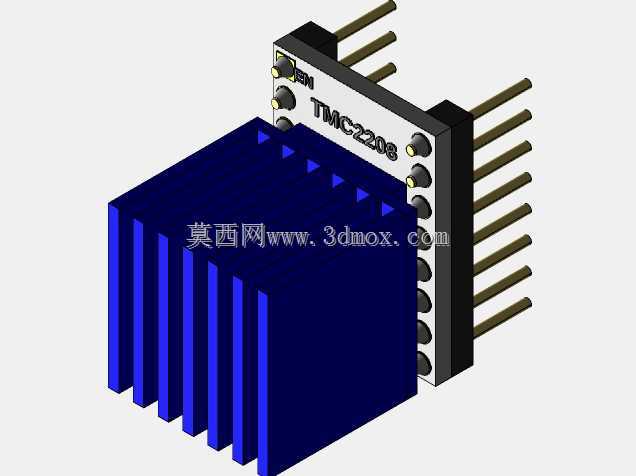

  这个简化结构模型完全还原了实际量产应用中TMC2208驱动板搭配大型散热片的真实安装状态,建模过程中优先保证了整体外形尺寸、安装定位边界的准确性,没有做多余的内部芯片级细节刻画,刚好适配PCB设计阶段的元件布局、结构干涉检查需求,尤其是针对KiCad这类EDA软件做PCB外形预布局、整机结构装配校验时,不需要导入过于复杂的精细模型拖慢软件运行速度,又能完全满足结构空间校核的使用需求。

  从实际应用的角度看,这类直插式步进驱动板的安装方式是直接插在主控板的排针座上,排针的伸出长度、驱动板本体的厚度、散热片的安装高度与突出宽度,都是结构设计时必须明确的边界参数:模型里还原了驱动板两侧的排针引脚排布,引脚的间距、伸出长度完全符合实际量产驱动板的通用规格,设计主控板安装位、周边元件布局时,可以直接参照这个模型预留足够的插拔操作空间,避免出现驱动板插上后和周边电容、接线端子产生结构干涉的问题。配套的散热片采用多鳍片立式结构,鳍片的厚度、间距都和市售常规适配TMC2208的铝制散热片一致,建模时保留了散热片和驱动板芯片接触面的平整贴合面,实际装配中这个面会通过导热双面胶或者导热硅脂和驱动芯片的发热面紧密贴合,热量通过导热介质传递到散热片基座,再通过立式鳍片和周边空气形成对流完成散热,这种大尺寸散热片可以保证驱动板在1.5A左右的持续输出电流下,长时间运行也不会触发过温保护,完全满足桌面级设备长时间连续作业的散热需求。

  设计思路上,这个模型没有追求零部件的全细节还原,而是抓住了结构设计阶段最核心的尺寸要素:驱动板的整体长宽高、排针的位置与伸出长度、散热片的安装后整体轮廓、调节电位器的位置——模型上还原了驱动板侧面的电流调节电位器的凸起位置,结构设计时可以参照这个位置预留调节孔位,不用等实物打样后才发现电位器被结构件挡住无法调试。很多工程师在做小型运动设备的结构设计时,往往容易忽略驱动板散热组件的空间预留,要么是散热片高度算少了和上盖干涉,要么是排针位置留的空间不够插接线,最后只能临时切割结构件或者更换更小的散热片,导致驱动板散热能力下降埋下故障隐患,这个模型刚好把这些核心安装边界都做了准确还原,导入装配环境后就能直接做空间校验,提前规避这类低级设计失误。

  从安装适配性来说,这个结构的尺寸完全兼容市售绝大多数TMC2208直插驱动板的通用规格,不管是做开源3D打印机的改型设计,还是做小型数控滑台的控制箱布局,都可以直接用这个模型做前期的结构排布参考,不需要自己再对着 datasheet 手动测量建模,能节省不少前期布局的时间。模型里的散热片和驱动板的相对位置也和实际装配状态完全一致,散热片的安装方向、和排针之间的安全间隙都做了还原,不会出现模型里不干涉、实际装配时散热片压到排针焊点的问题,对于需要把驱动板集成到密闭控制箱里的设计场景,还可以参照这个散热片的鳍片方向,合理设计控制箱的散热风道走向,让气流顺着鳍片间隙流过,最大化提升散热效率,避免密闭空间里热量堆积导致驱动板工作异常。
