制药生产用可加热承压搅拌容器结构

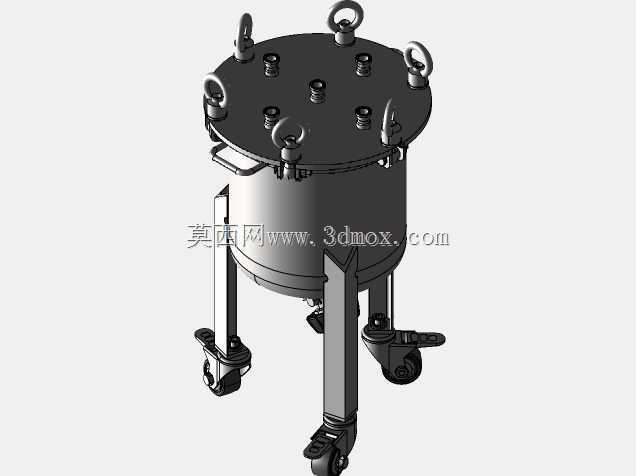

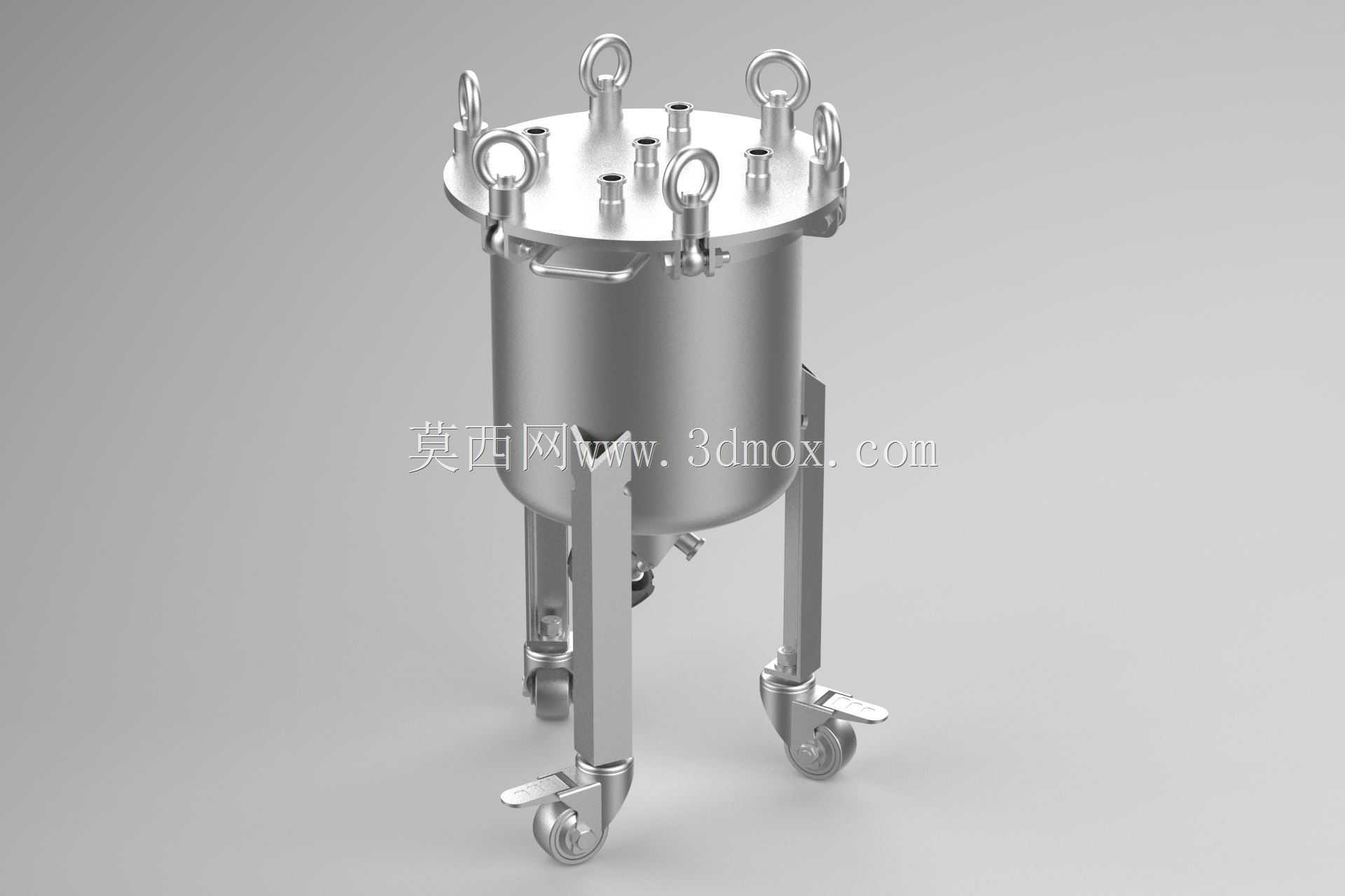

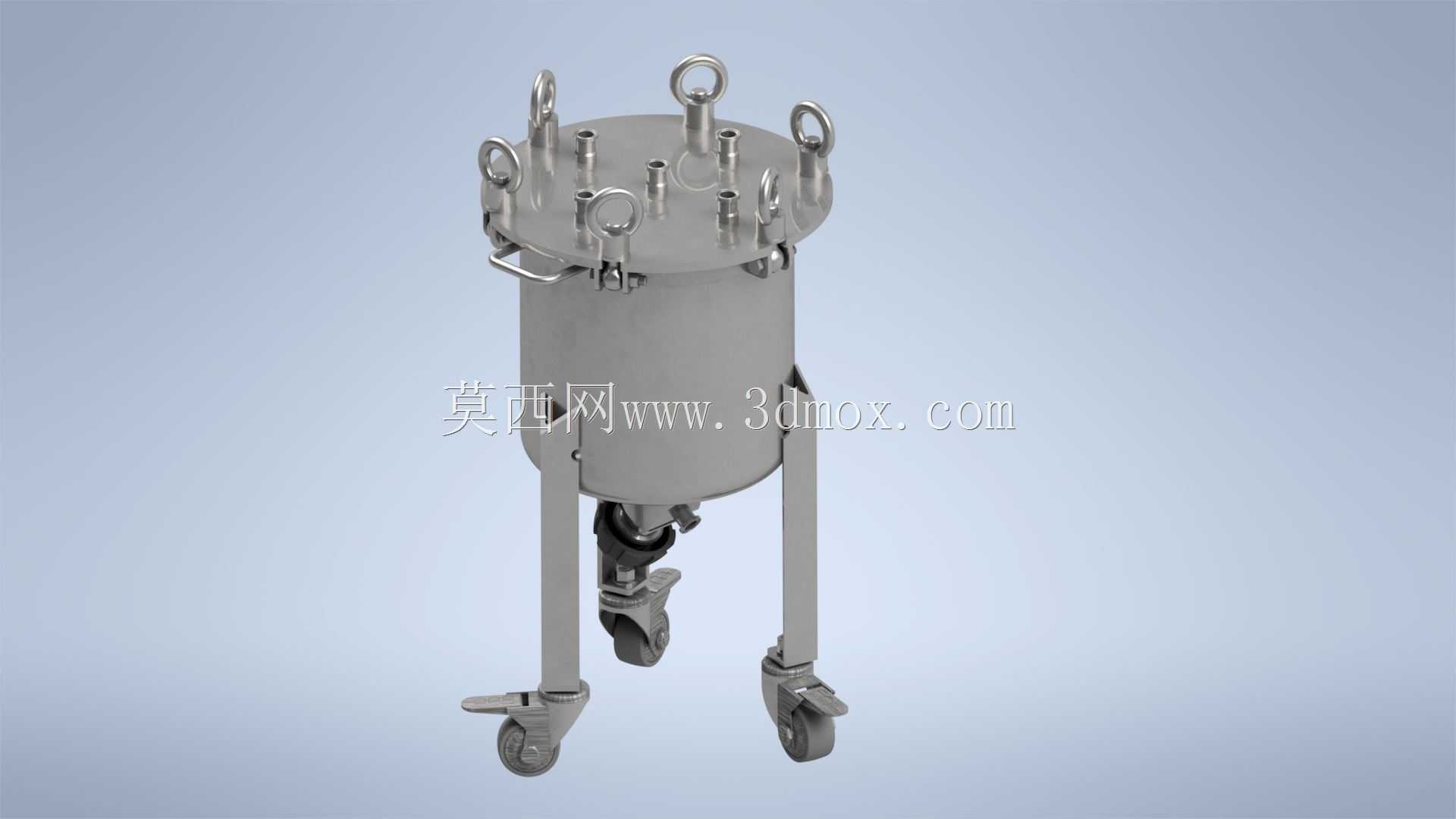

　　这款可热压容器的三维结构，主要面向制药工业的小批量物料反应、暂存、加压加热处理工序设计，在实际生产场景中，常布置于制剂车间的配料工段、原料药合成的中试工位，适配需要控温、带压环境下完成物料混合、反应、溶出的工艺环节，也可作为中转料罐连接上下游过滤、灌装设备，满足洁净生产区间的物料转运需求。从功能特性来看，罐体整体采用立式承压结构设计，筒体与上法兰盖采用快开吊环螺栓锁紧结构，无需额外工具即可完成开盖操作，方便生产结束后的内部清洁与物料残留清理，符合制药行业的卫生级生产要求；上盖预留多个不同通径的工艺接口，可分别接入进料管、温度传感器、压力表、安全阀、惰性气体保护管路、排气阀等组件，接口位置沿上盖圆周均匀排布，避免管路干涉，

　　同时预留的中心接口可根据工艺需求加装搅拌组件，适配带搅拌的反应工况。罐体底部采用锥底收口设计，出料口设置于锥底最低位置，能够保证罐内物料无残留完全排出，减少物料浪费与清洁难度；支腿部分采用三根均匀分布的立式支撑结构，每根支腿底部配备带刹车的万向脚轮，单脚轮的承重冗余按照满载物料总重量的1.5倍选型，既可以满足车间内不同工位之间的灵活转运需求，刹车锁定后也可保证设备在固定工位作业时的稳定性，不会因为管路接驳、物料加注产生偏移。设计过程中，首先按照承压设备的强度计算逻辑确定筒体壁厚，根据常用的0.6MPa工作压力、120℃工作温度的工况参数，选用卫生级不锈钢作为主体材质，筒体内壁做镜面抛光处理，外壁做亚光喷砂处理，

　　避免卫生死角的同时减少外壁积尘；上盖的吊环位置按照开盖时的受力点做局部加厚处理，吊环的额定载荷满足上盖整体重量的2倍以上，保证开盖操作的安全性；支腿与筒体的连接位置采用焊接加强筋结构，避免满载时支腿连接处产生应力变形，脚轮与支腿的连接采用可调高度结构，可根据车间地面的平整度调整支腿高度，保证罐体放置时的垂直度，避免锥底出料残留。从安装边界来看，罐体总高度控制在1.2米左右，筒体直径约400mm，满载总重量不超过150kg，脚轮展开后的最大外接圆直径约550mm，能够顺利通过车间常见的600mm宽洁净通道，也可推入标准层流罩下方进行作业；上盖的接口全部采用标准卫生级快装接口，无需现场焊接即可完成管路接驳，

　　设备就位后仅需连接对应工艺管路、检查安全阀整定压力即可投入使用，不需要额外的混凝土基础或固定安装结构，适配柔性生产的工位调整需求。在实际建模过程中，所有配合面的公差按照卫生级设备的装配要求设定，快开卡箍的锁紧位置预留足够的操作空间，避免操作时被周边结构磕碰；脚轮的转动范围做了干涉检查，保证任意方向转动时都不会与支腿、罐体底部出料阀产生碰撞；上盖的密封槽尺寸按照标准卫生级密封圈规格设计，保证加压工况下的密封可靠性，不会出现泄漏问题。
