铃木GSX250摩托车前后轮组结构设计

　　这套轮组结构针对中小排量运动摩托车的日常通勤、山道行驶场景开发，适配铺装路面下的动力传递、转向支撑与制动减速需求，是摩托车行走系统的核心承载部件。设计过程中首先梳理了轮组的实际受力边界：整车整备质量约180kg，加上骑手与随身载荷后单轮最大垂直载荷不超过160kg，紧急制动时前轮纵向载荷会转移至静态载荷的1.7倍，过弯时侧倾角度最大可达42度，此时轮胎接地面的侧向附着力需要匹配整车18kW的动力输出与前后碟刹的制动扭矩，避免极限工况下出现侧滑、轮辋形变等失效问题。

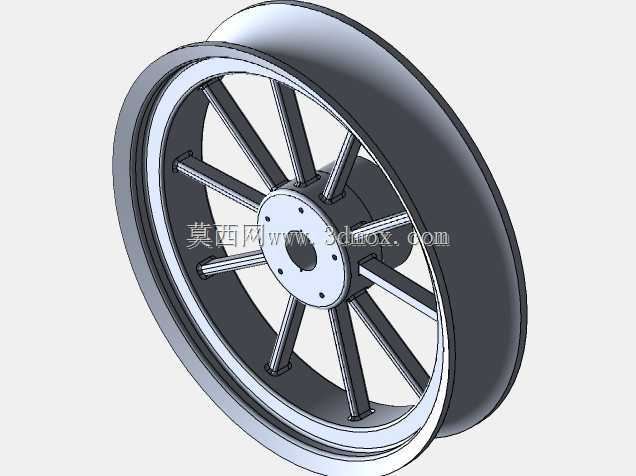

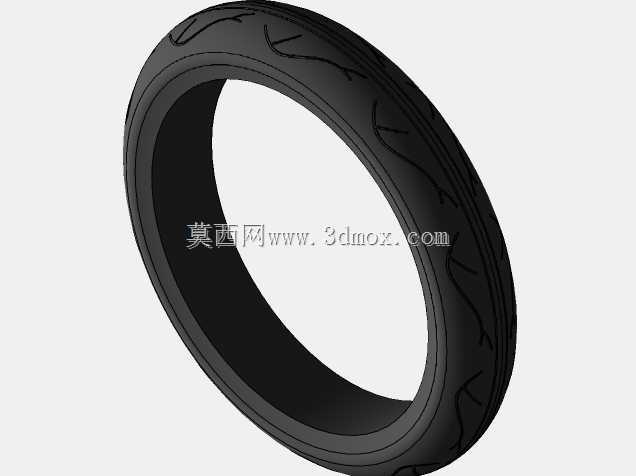

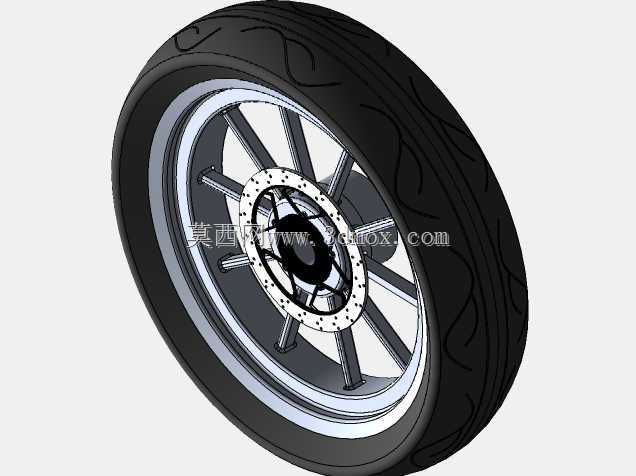

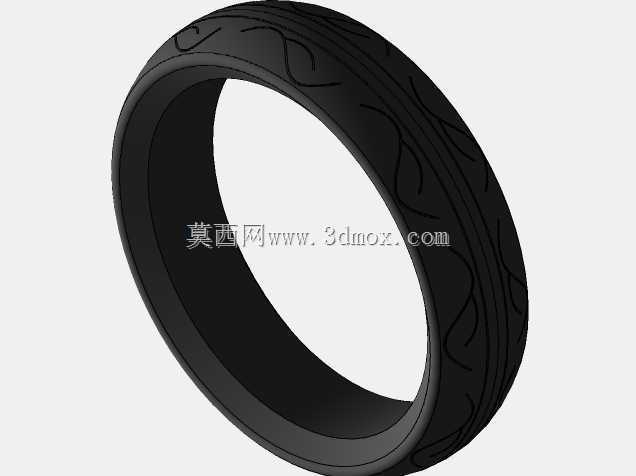

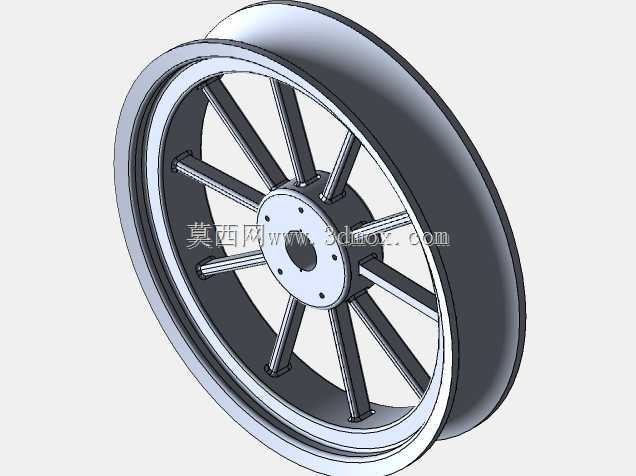

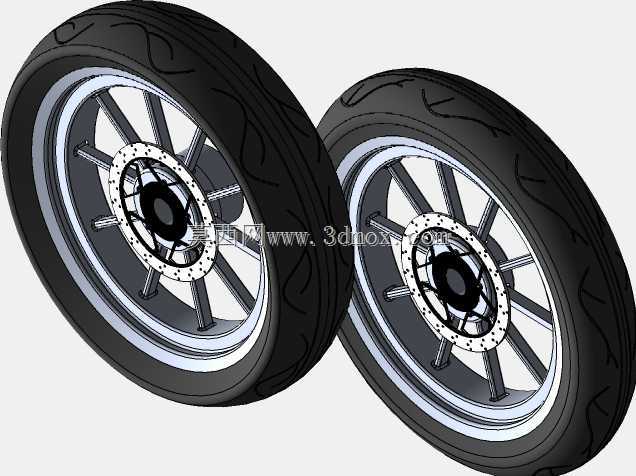

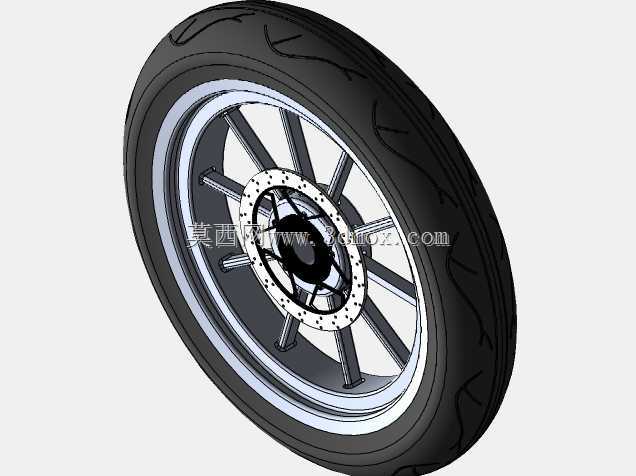

　　轮组采用前后等直径17英寸的主流运动摩托配置，轮胎选用半热熔街胎配方，胎面花纹采用中间连续、两侧交错沟槽的设计：胎面中心区域的连续胶面可以保证直线行驶时的接地面积，降低高速巡航的滚动阻力与磨损速率，两侧的斜向沟槽则用于快速排走雨天路面积水，打破胎面与水膜之间的真空吸附，提升湿滑路面的抓地极限，胎壁的厚度经过多轮调校，既保留了足够的支撑性抑制过弯时的胎壁过度形变，又能过滤掉铺装路面细小颠簸带来的振动，提升骑行舒适度。轮毂采用多辐式铝合金压铸结构，十根辐条采用不等宽梯形截面设计，靠近轮轴的位置截面更厚，分散刹车盘与花鼓传递来的集中应力，靠近轮辋的位置逐渐收窄，在保证整体结构强度的前提下降低旋转件的簧下质量，提升悬挂系统的响应速度。

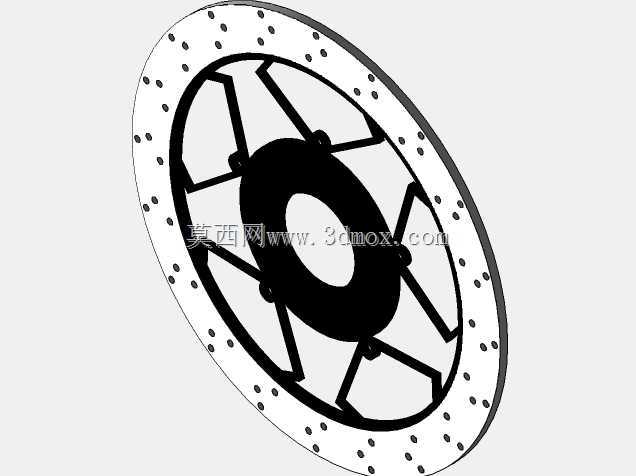

　　刹车盘采用单浮动盘结构，盘体通过连接铆钉与花鼓基座固定，允许制动时产生微小的轴向位移，补偿刹车卡钳的安装公差与热膨胀带来的形变，避免制动时出现抖动；盘体表面的钻孔设计一方面可以快速导出制动摩擦产生的热量，降低热衰减速率，另一方面可以刮除刹车片表面的磨屑与水膜，保证雨天、连续制动工况下的摩擦力稳定。轮辋的胎圈座采用标准MT3.5/MT4.0前后宽度匹配，边缘的凸峰结构可以保证轮胎充气后胎圈牢牢卡入定位槽，即使出现瞬时胎压下降也不会出现胎圈脱开的风险，气门嘴的安装位置避开辐条的应力集中区域，预留了足够的充气操作空间，不会与辐条、刹车卡钳产生运动干涉。

　　建模过程中对所有配合面做了公差匹配：花鼓内的轴承安装位采用H7/k6的过渡配合，保证轴承内圈与花鼓、外圈与摇臂/前减震安装位的同轴度，轮辋与轮胎的配合面预留了0.8-1.2mm的过盈量，保证轮胎安装后的密封性，刹车盘与花鼓的连接螺栓孔位置度公差控制在0.1mm以内，避免装配后出现刹车盘偏摆。整套轮组的安装边界完全适配GSX250原厂的前减震、后摇臂安装尺寸，前轮轴直径15mm，后轮轴直径17mm，前后刹车卡钳的安装距分别为70mm与80mm，不需要额外修改车架或悬挂部件即可直接替换装配，同时轮组的动平衡精度控制在5g·cm以内，避免高速行驶时出现车轮抖动的问题。
