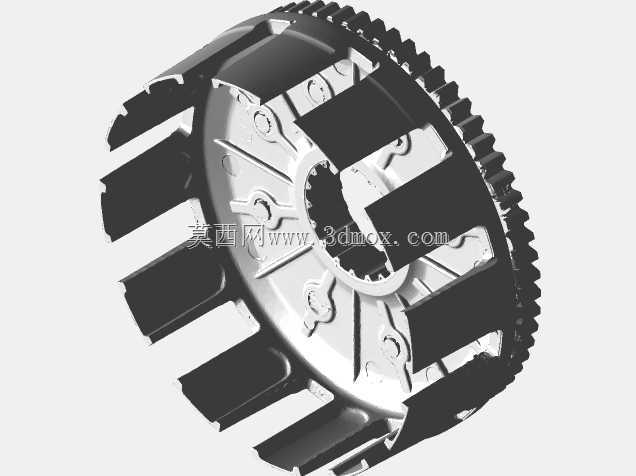

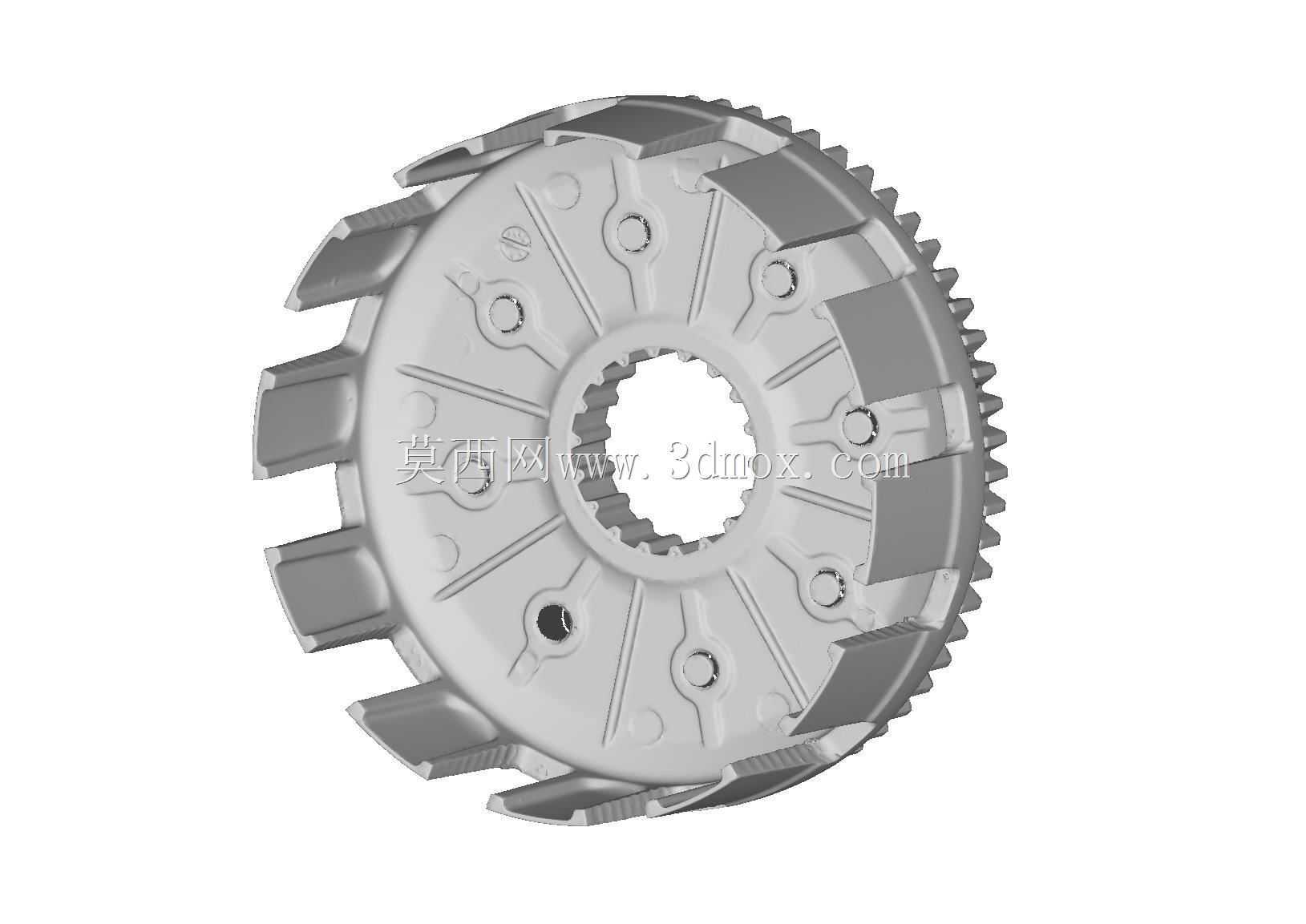

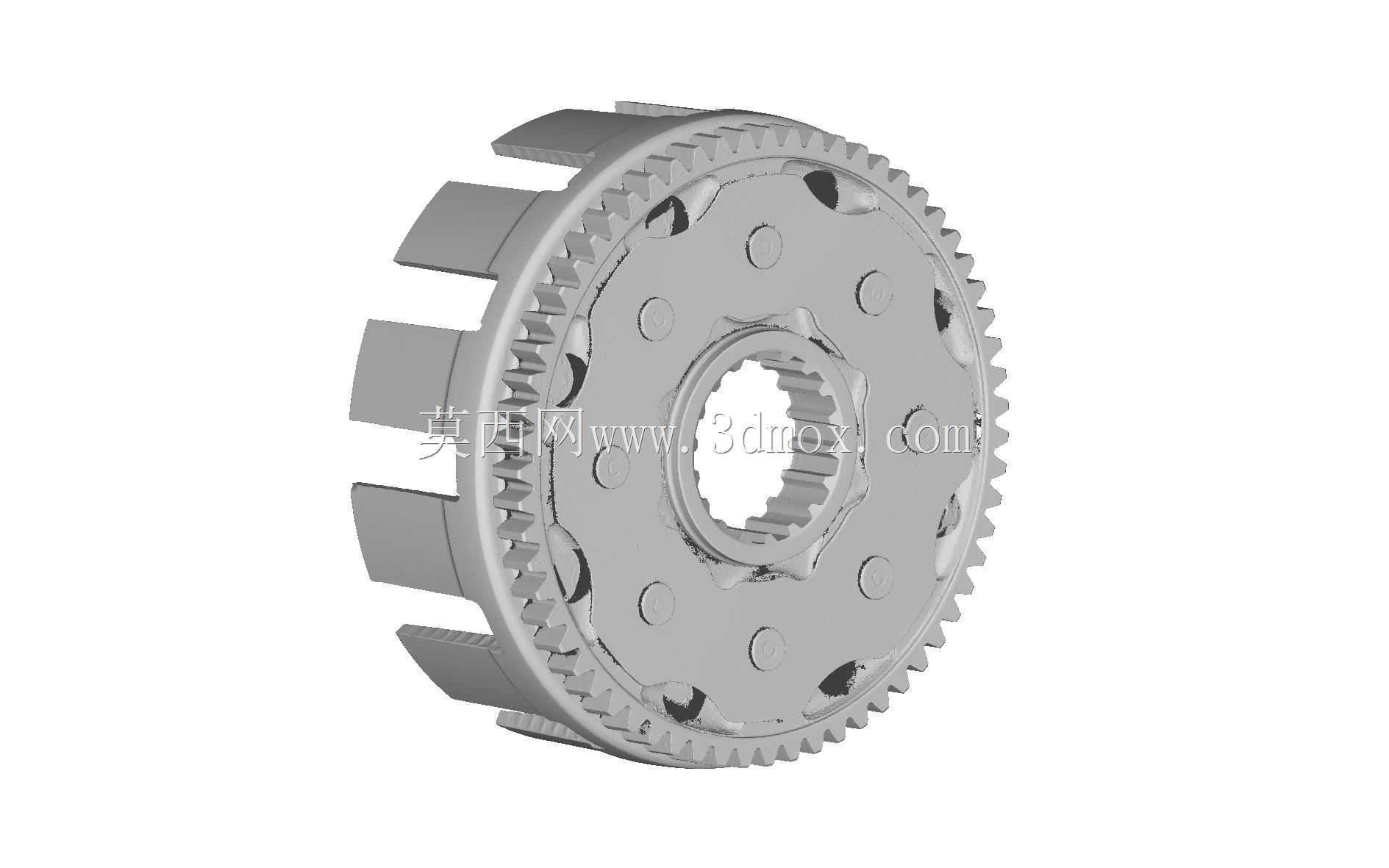

本田CR500离合器篮与主齿轮扫描数模

　　这套扫描得到的离合器篮与主齿轮数模，还原的是大排量越野摩托车动力传递路径里的核心离合部件结构，在越野摩托的动力传输链路中，离合器篮作为离合总成的承载基座，需要承接曲轴端输出的动力，通过摩擦片组的结合与断开实现动力的通断，匹配高转大扭矩输出的两冲程动力特性，这类部件在非铺装路面骑行场景下，需要频繁承受半联动状态下的冲击载荷，同时还要兼顾高转速运转下的动平衡稳定性。从结构特征来看，离合器篮外缘的齿圈直接与主齿轮啮合，将动力传递给变速箱输入轴，周向分布的卡槽用于嵌入摩擦片的外凸耳，保证摩擦片可以随离合器篮同步转动，中心的花键孔结构需要匹配对应规格的主轴，保证扭矩传递过程中无旷量，周向分布的多个定位孔与安装凸台，用于固定离合压盘、

　　弹簧等附属组件，所有安装位的相对位置精度直接影响离合结合的平顺性，若安装位同轴度偏差过大，会导致离合结合时出现抖动、摩擦片偏磨的问题。从设计逻辑上，这类大排量越野车型的离合器篮采用外缘带齿的一体化结构，省去了额外连接齿轮的装配环节，既减少了动力传递路径上的连接间隙，也能在有限的发动机腔体空间内最大化齿圈的啮合直径，提升低速扭矩传递的承载力，周向的卡槽边缘做了圆弧过渡处理，避免摩擦片在轴向移动时出现卡滞，同时减少频繁结合断开过程中对卡槽边缘的冲击磨损，齿圈的齿形采用适合高速啮合的渐开线齿形，齿向做了微修形处理，抵消高转速下的啮合变形，降低传动噪音。在安装边界上，离合器篮的轴向厚度需要匹配发动机曲轴箱内的离合腔安装空间，

　　外缘齿圈的齿顶圆直径不能与腔体内壁发生运动干涉，中心花键的参数需要与变速箱输入轴的花键参数完全匹配，包括模数、齿数、压力角、大径小径尺寸，周向的安装孔位需要与压盘的固定柱位置一一对应，保证弹簧压紧力可以均匀作用在摩擦片组上，避免出现局部压力过大导致的摩擦片烧蚀问题。在实际维修与改装场景中，这类扫描数模可以用于复刻原厂离合器篮的结构，针对越野骑行中容易出现的离合器篮卡槽磨损、齿圈打齿等故障，通过数模进行逆向建模后，可以调整局部热处理工艺或者更换更高强度的材料，提升部件的抗冲击能力，也可以基于数模调整离合器弹簧的安装位布局，改变离合的结合力度，适配不同骑行场景下的离合手感需求，比如林道骑行需要更轻的离合手感减少长时间操作的疲劳，

　　场地竞技则需要更大的压紧力避免高负荷下离合打滑。从结构细节来看，离合器篮本体上的减重凹槽设计，在保证结构强度的前提下降低了部件的转动惯量，让油门响应更跟手，减少高转速下的转动阻力，齿圈与篮体的连接部位做了加厚的过渡圆角，避免应力集中导致的齿圈断裂问题，中心花键孔的端面做了倒角处理，方便安装时对准输入轴，同时减少花键端部的应力集中。主齿轮与离合器篮外缘齿圈的啮合侧隙需要控制在合理范围内，侧隙过大会导致传动异响、加速齿轮磨损，侧隙过小则会出现啮合卡滞、运转阻力过大的问题，扫描得到的数模完整保留了原厂的齿形参数与安装位尺寸，不需要反复测绘调整就能直接用于结构复刻或者改装设计，对于维修配件开发、离合系统改装优化来说，能大幅减少测绘的工作量，避免手工测绘带来的尺寸偏差，保证配件与原厂腔体的适配性。在动力传递过程中，离合器篮需要承受发动机输出的峰值扭矩冲击，尤其是两冲程发动机动力输出突兀，在起步、跳坡落地等工况下，离合瞬间结合的冲击力会直接作用在离合器篮的卡槽与齿圈部位，所以结构上的应力分散设计非常关键，数模中呈现的加强筋布局，都是原厂经过大量工况测试优化后的结构，复刻时不能随意删减这些加强结构，否则会大幅降低部件的使用寿命，甚至出现行驶中部件碎裂的严重故障。
