方形回纹镂空金属装饰垫片结构设计

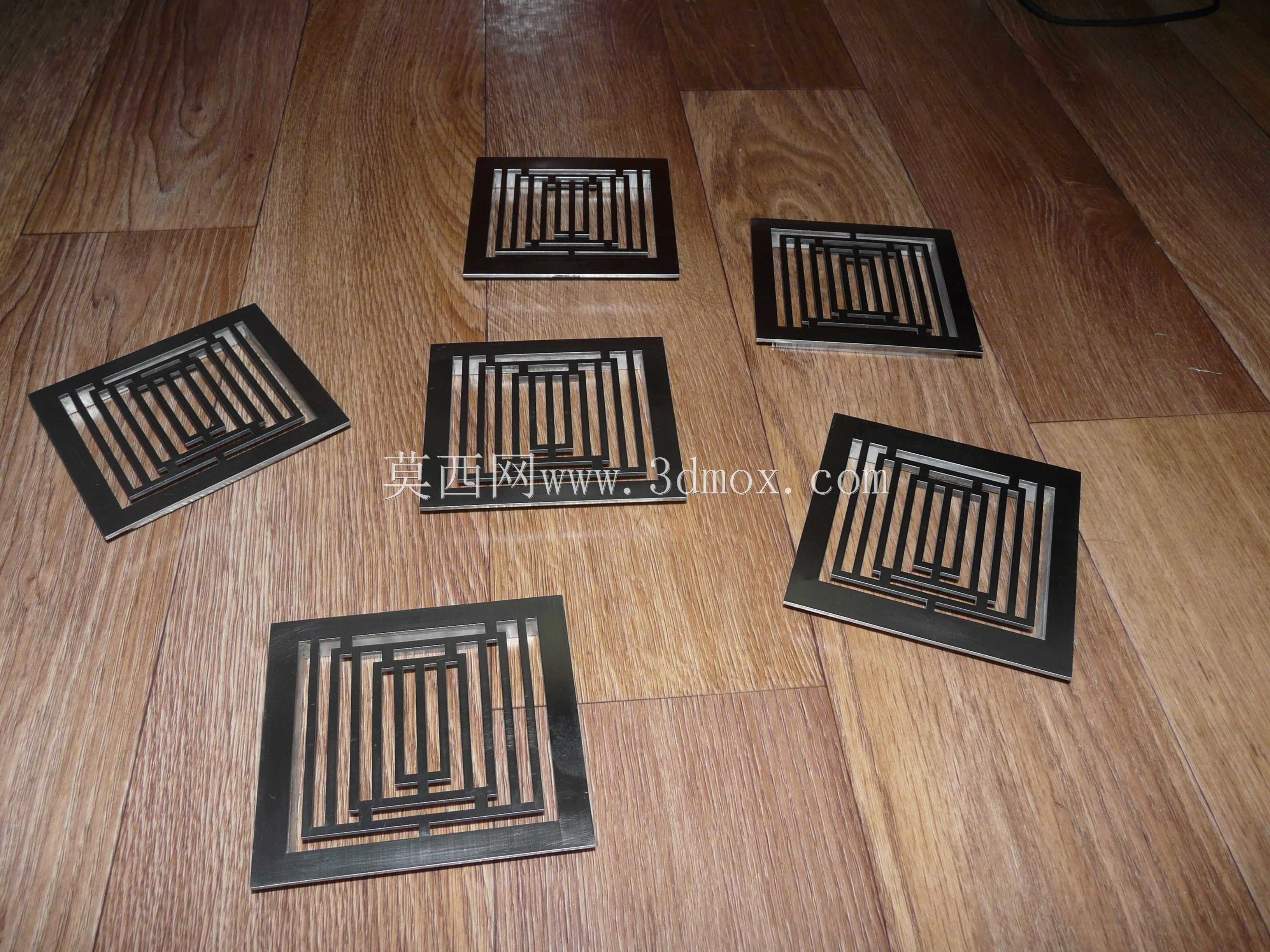

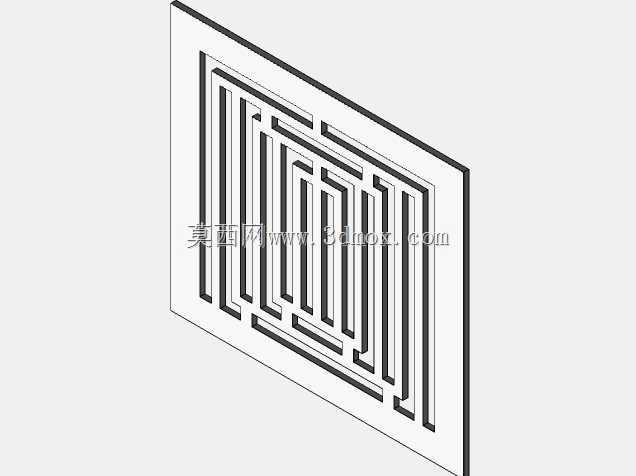

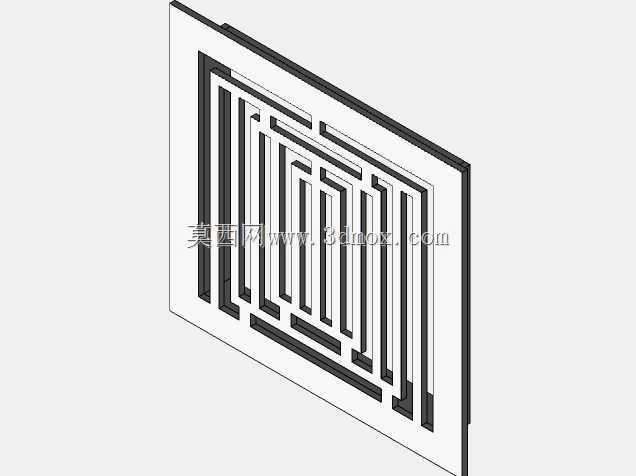

　　这类方形回纹镂空金属件，常应用在室内装饰隔断的拼接节点、文创金属摆件的层板支撑、定制家具的装饰封边垫片，也可作为小型设备的通风防尘盖板使用，在新中式风格的软装配套、非标设备的外观装饰改造场景中适配性极强。从结构设计逻辑来看，整体采用等厚金属板材加工，外轮廓为规整正方形，内部回纹线条采用等宽设计，所有转角处均做了微小圆弧过渡，避免激光切割或冲压加工时出现应力集中导致的边角崩裂，同时也能消除安装使用过程中的锐边划伤风险。回纹的镂空排布采用对称式布局，从外到内逐层嵌套的回字线条，既保留了传统纹样的视觉辨识度，又通过均匀的镂空占比控制了整体重量，在保证结构刚性的前提下减少了材料消耗。从安装边界来看，这类零件的外轮廓尺寸公差控制在±0.

　　1mm范围内，可直接嵌入预先开好对应方槽的木质、亚克力或金属基材中，无需额外的定位结构即可实现平整贴合；零件厚度可根据实际使用场景选择1mm到3mm的板材，当作为承重垫片使用时，可适当增加板材厚度并在回纹的连接节点处做局部加宽处理，提升整体抗形变能力，当作为纯装饰盖板使用时，可选用较薄的板材降低整体重量，配合背胶即可完成固定。在实际选型过程中，需要注意镂空缝隙的宽度控制，若作为通风盖板使用，缝隙宽度需根据通风量要求调整，同时要避免缝隙过宽导致异物进入设备内部；若作为装饰垫片使用，缝隙宽度需与整体纹样比例协调，保证视觉上的均匀规整。设计过程中需要重点考虑加工工艺的适配性，采用激光切割加工时，所有镂空线条的宽度不能小于板材厚度，

　　否则会出现切割不透、熔渣残留的问题；若采用冲压加工，则需要注意回纹的连接桥位置不能过窄，避免冲压过程中出现材料撕裂的情况。这类零件的表面处理可根据使用场景选择喷塑、阳极氧化、拉丝抛光等不同工艺，在潮湿环境下使用时需要做防锈处理，在室内干燥环境下可保留金属原色提升质感。从结构受力角度分析，对称式的回纹布局让零件在各个方向的抗弯折能力趋于一致，不会出现某一方向受力易变形的问题，多层嵌套的回纹线条相当于在平板上增加了多道加强筋结构，相比同厚度的实心平板，在减轻近40%重量的同时，抗弯折能力仅下降15%左右，实现了轻量化与结构强度的平衡。在实际安装使用时，若需要将多个该类零件拼接使用，可依靠外轮廓的直角边做定位基准，保证拼接后纹样的连续性，

　　相邻零件之间的缝隙可控制在0.2mm以内，实现近乎无缝的拼接效果。针对不同的使用场景，还可在零件的四个边角处预留沉头螺丝孔，方便采用螺丝固定的安装方式，沉头孔的深度需要与所选螺丝的沉头尺寸匹配，保证固定后螺丝表面与零件表面齐平，不影响整体外观效果。
