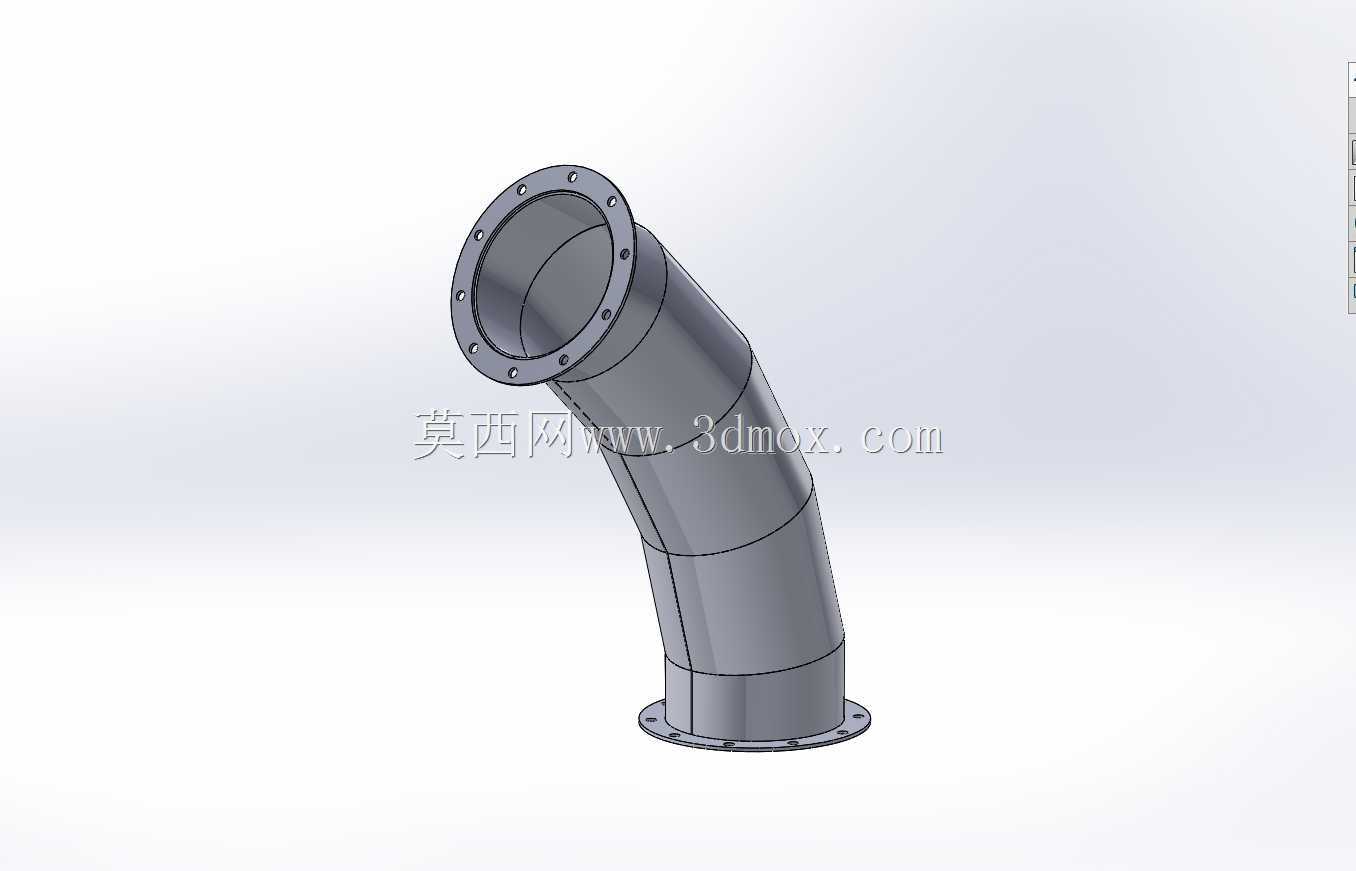

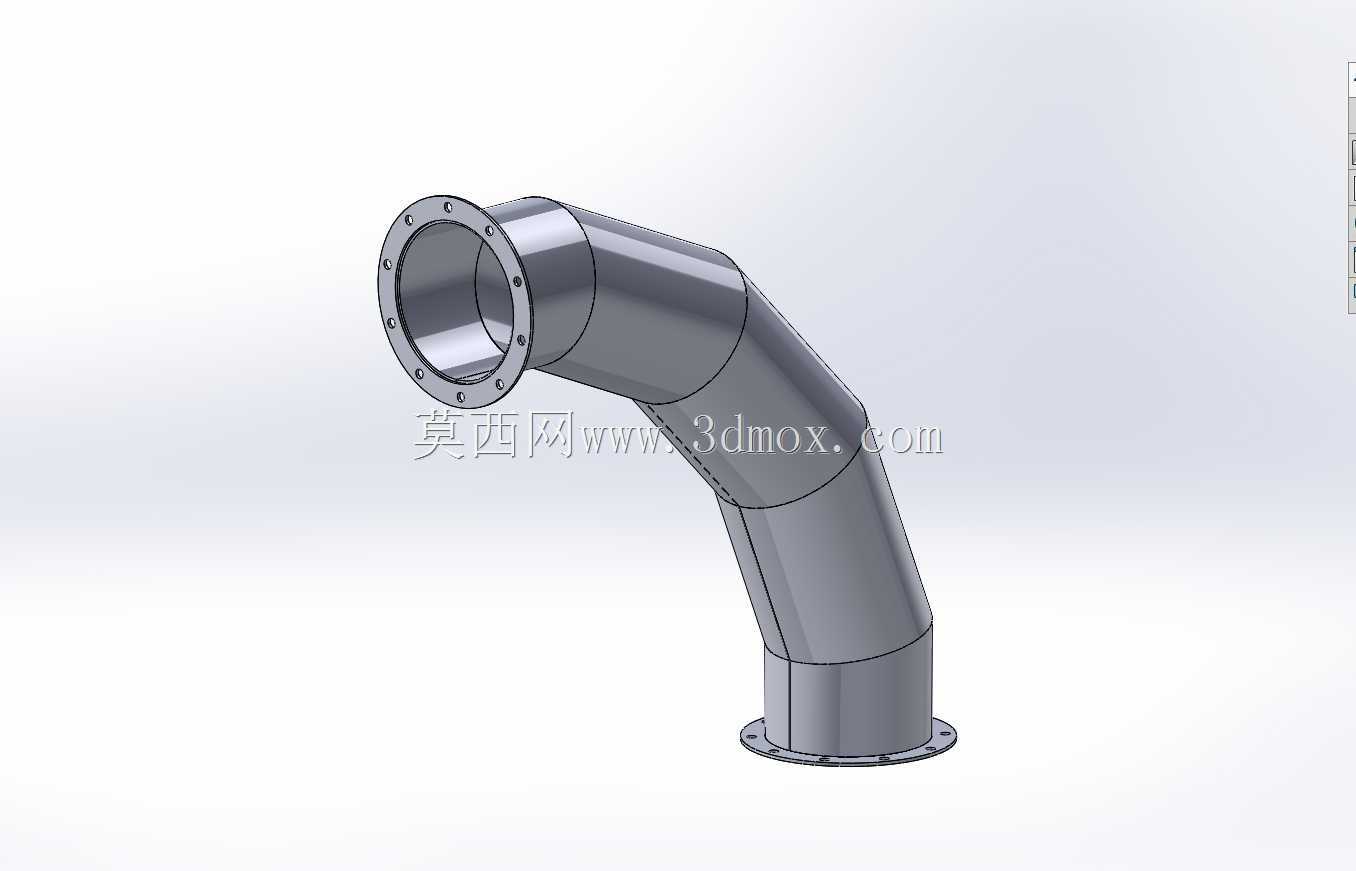

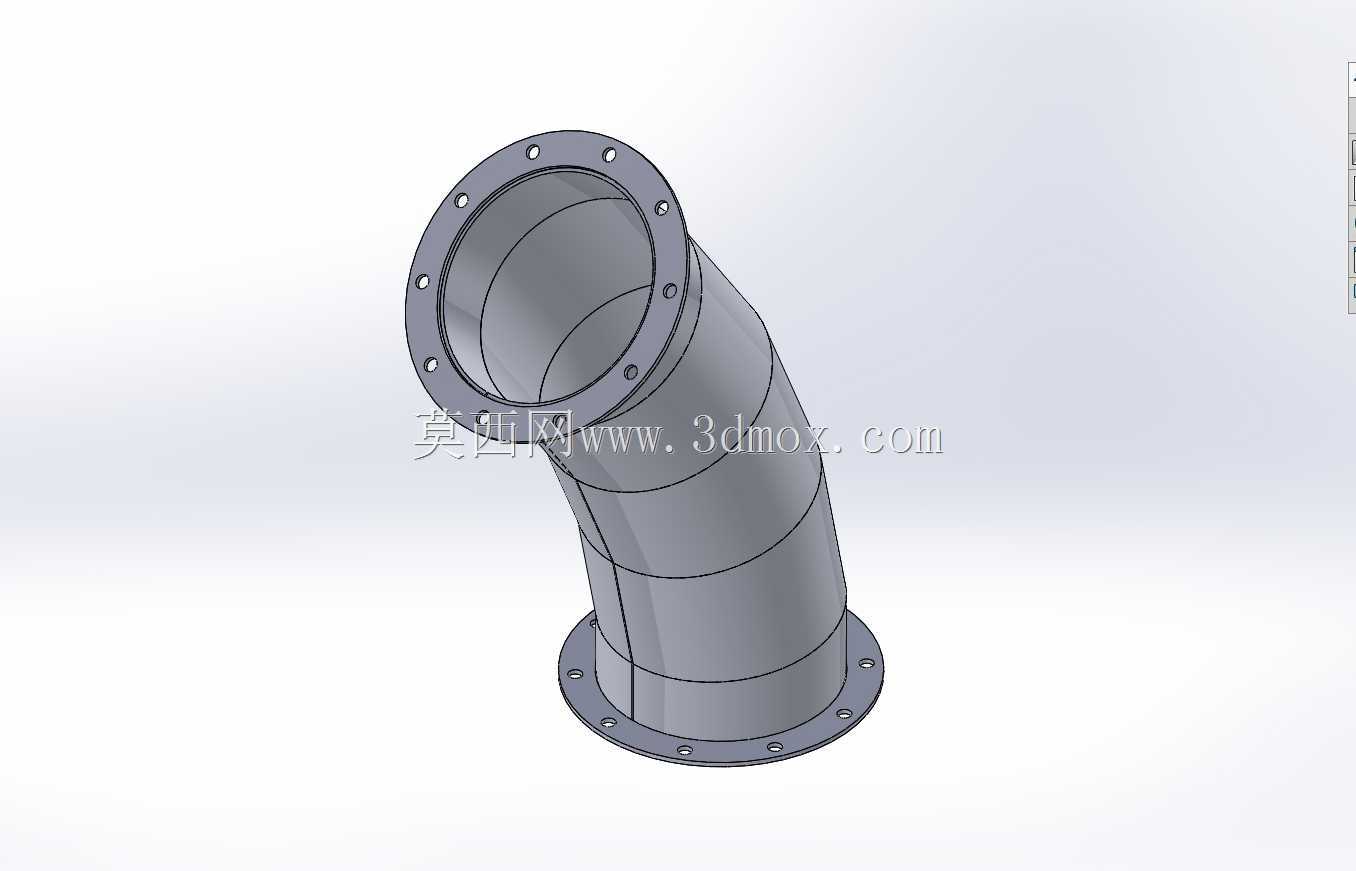

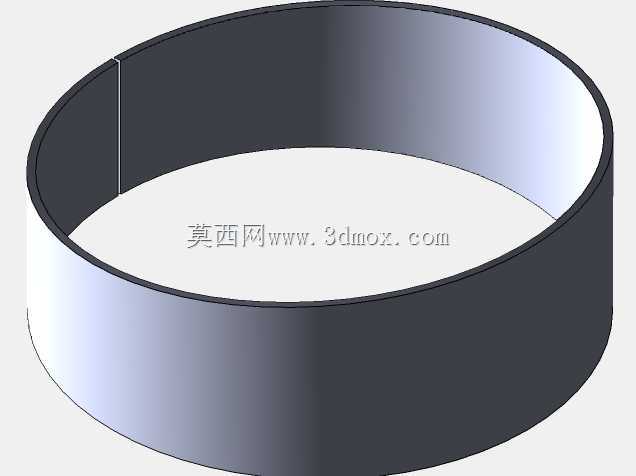

带法兰连接结构的多节斜接管道弯头

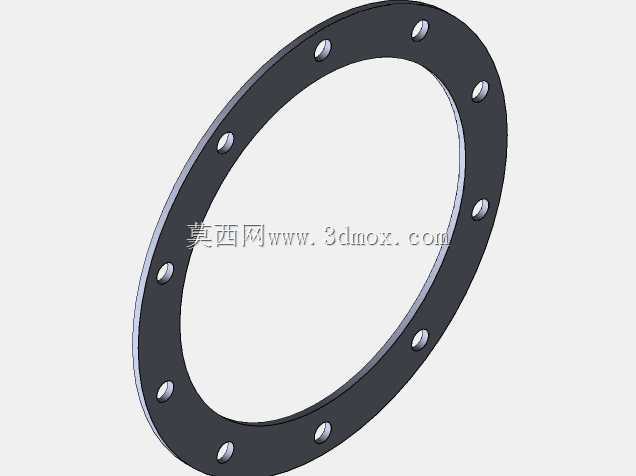

　　这类斜接弯头常应用在工业通风除尘、散料气力输送、低压流体输送的管路布局场景中，当现场管路走向存在非90度、非45度的特殊转角需求，或是受安装空间限制无法使用标准冲压弯头、铸造弯头时，多节斜接的结构形式能灵活适配不同的转角角度，相比一体成型弯头，其角度调整的自由度更高，可根据现场实际测绘的管路走向调整每一节管段的斜切角度，满足复杂工况下的管路转向需求。从功能特性来看，两端的法兰连接结构能直接与同公称通径的带法兰管道、设备接口实现快速对接，法兰盘上均匀分布的螺栓孔可配合螺栓、密封垫片完成管路的密封连接，相比焊接连接，法兰连接的形式更便于后期管路的拆卸检修、管路走向调整，也能降低现场安装的焊接作业量，适合在预制化管路装配场景中使用。

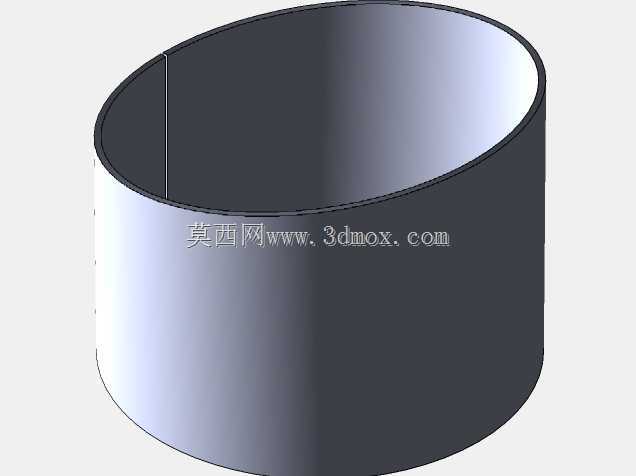

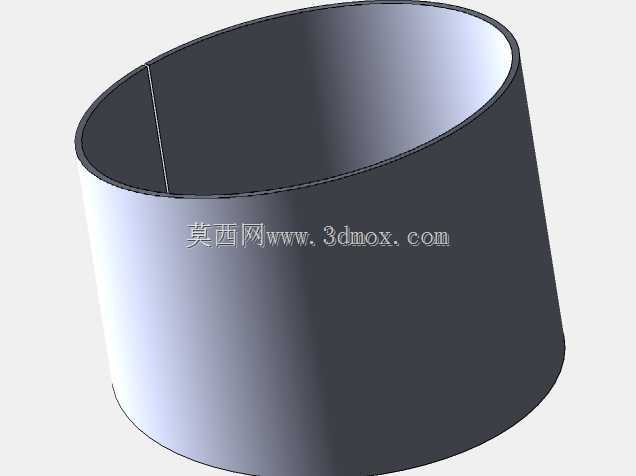

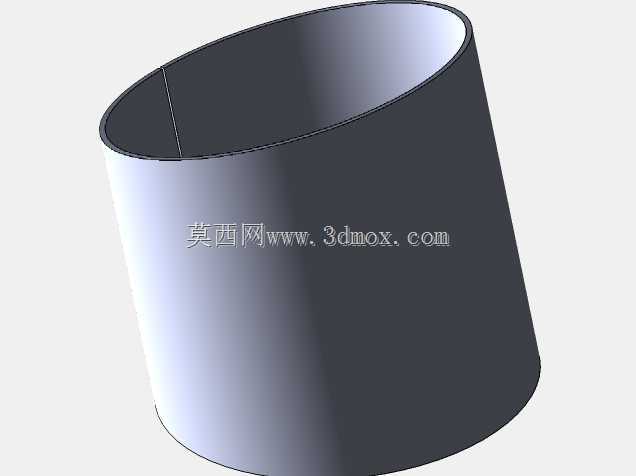

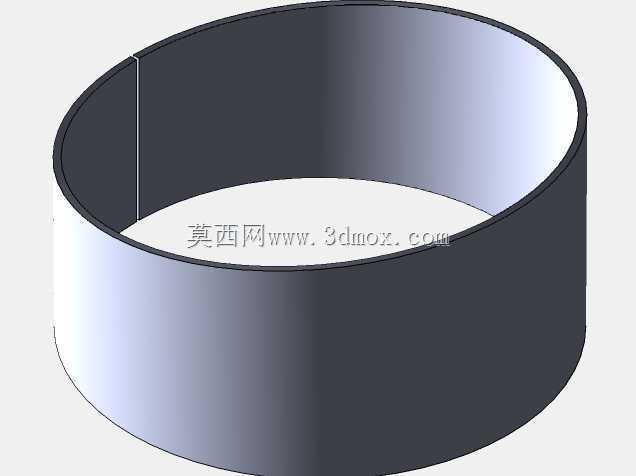

　　从设计思路上看，该弯头采用多节斜切段拼接的结构，每一段管段均为圆柱管斜切后拼接成型，相比整弯成型的结构，这种分段斜接的设计在大口径管路应用中能大幅降低加工难度，无需使用大型弯管设备，仅通过板材卷制、斜切、拼接焊接即可完成加工，生产制造成本更低，同时多节拼接的结构能让管路内部的流体转向过渡更平缓，减少流体在转角处的紊流、阻力损失，降低输送过程中的能耗，也能减少散料输送时物料在转角处的堆积、堵管风险。在外形尺寸与安装边界方面，设计时首先要确定两端法兰的公称通径、法兰螺栓孔分布圆直径、螺栓孔数量与孔径，确保两端接口能与现有管路的法兰尺寸完全匹配，避免出现安装错位的问题；其次要根据管路所需的转角角度，计算每一节斜接管段的斜切角度、管段长度，

　　通常节数越多，弯头的曲率过渡越平滑，流体阻力越小，但对应的拼接焊缝也会更多，需要结合管路的压力等级、输送介质特性平衡节数选择；安装时需要注意，弯头两端法兰的密封面要保持平整，对接时密封垫片要居中放置，螺栓要按对角顺序逐步拧紧，避免因受力不均导致密封面泄漏，同时要核算弯头安装后的整体空间占位，确保弯头外侧与周边设备、墙体、桥架等设施保留足够的安装操作间隙，预留出后期螺栓紧固、检修维护的操作空间，避免因空间不足导致安装作业无法开展。另外在实际选型应用中，这类斜接弯头的壁厚需要根据管路的工作压力、输送介质的磨损特性确定，若是输送含尘气体、颗粒物料的工况，需要适当增加弯头内壁的壁厚，或是在弯头内部加装耐磨衬里，提升弯头的耐磨使用寿命，

　　若是输送低压流体的工况，可在满足强度要求的前提下适当降低壁厚，控制整体制造成本；拼接焊接时要保证每一段管段的同轴度，避免拼接后出现内壁错边、管路偏心的问题，错边量过大会导致流体在接口处形成局部涡流，不仅会增加阻力损失，长期运行还会在错边位置出现局部冲刷磨损，缩短弯头的使用寿命。
