nEXT85D涡轮分子泵三维结构设计

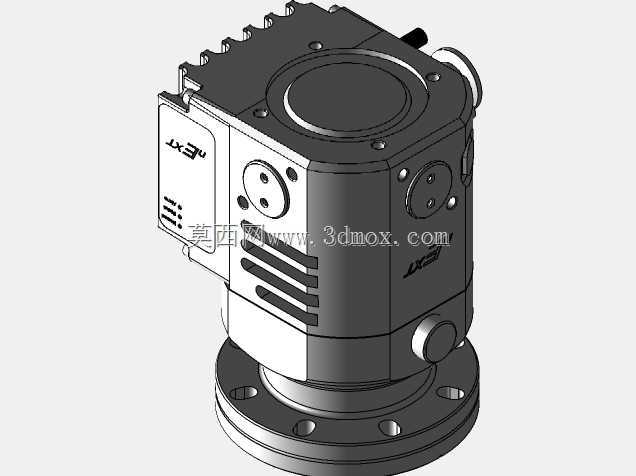

　　做真空系统配套设计快十年，经手的分子泵三维模型少说也有几十套，这次拿到的nEXT85D结构，刚打开数模就注意到不少和常规小抽速分子泵不一样的细节。先从安装边界说，底部的CF法兰接口是标准快装规格，法兰端面上的螺栓孔位完全符合高真空连接的通用公差，安装时不需要额外做转接件，直接对接真空腔体的预留接口就行，法兰密封面的粗糙度在数模里做了细节还原，实际加工时这个面必须达到镜面级抛光要求，不然抽高真空的时候很容易出现微漏。泵体整体的安装高度控制得很紧凑，侧面的电气接口和控制模块做了一体化集成设计，不像老款分子泵那样把驱动电源单独外置，做系统布局的时候能省出不少柜体空间，尤其是在台式分析仪器、小型真空镀膜设备这类安装空间局促的场景里，这种集成化结构的优势特别明显。

　　再看核心的转子结构设计，数模里的涡轮叶片采用的是多级变倾角布局，靠近进气口的前几级叶片倾角更大，流道更宽，主要负责大流量抽除低真空阶段的粗抽气体，靠近排气侧的后几级叶片倾角逐步收窄，叶片间距也更小，用来获得更高的压缩比，保证高真空段的抽气效率。这种分级设计不是随便定的角度，每一级叶片的倾角、厚度、叶顶和泵腔内壁的间隙都经过动平衡校核，数模里能看到转子轴系的支撑结构采用的是复合轴承配置，上下端的轴承定位台阶做了严格的同轴度约束，实际装配时轴系的径向跳动必须控制在微米级，不然转子高速运转时很容易出现扫膛，直接损坏泵体。

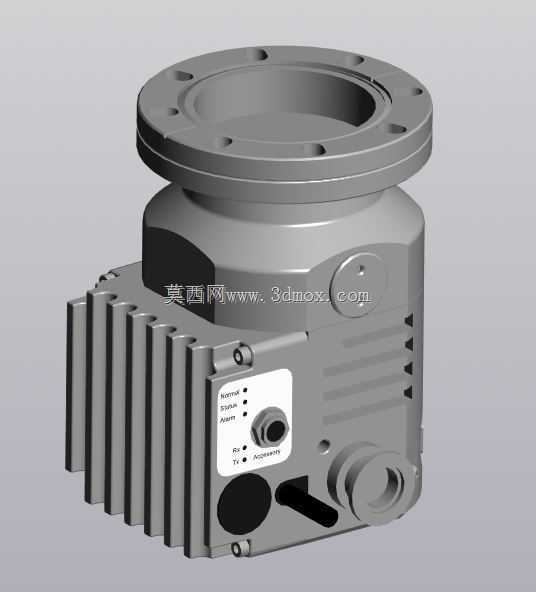

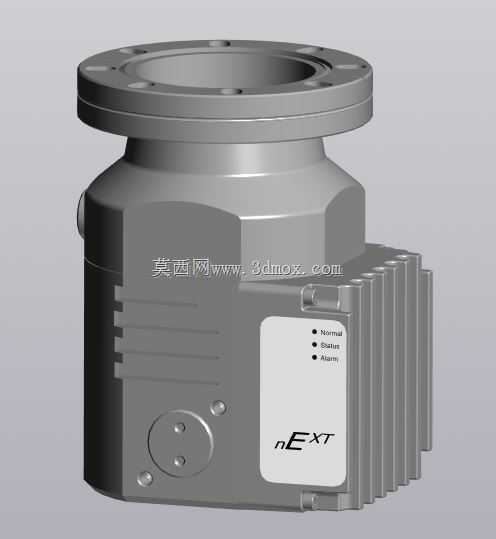

　　泵体侧面的散热结构做了针对性优化，数模上能看到壳体上的多道平行散热筋，不是随便加的装饰结构，筋条的高度、间距、排布方向都和泵体工作时的热场分布匹配，分子泵长时间满负荷运转时，转子和轴承的摩擦热、电机的发热会通过壳体传导到散热筋上，配合设备自带的小型风冷就能把工作温度控制在合理区间，不需要额外加装水冷回路，对于没有冷却水配套的实验室场景来说，这点设计非常实用。侧面预留的几个辅助接口，分别对应真空检测、吹扫气接入、故障诊断传感器的安装位，做系统集成的时候不用在泵体上额外打孔改造，直接用标准接头就能对接外围气路和检测元件。

　　再说说实际应用里的选型匹配，这款泵的抽速覆盖高真空到超高真空区间，通常作为前级泵搭配旋片泵或者干泵使用，在质谱仪、扫描电镜这类分析仪器里，它的作用是快速把样品仓抽到工作真空度，保证电子束或者离子束的传输不受空气分子干扰；在小型真空镀膜、等离子清洗这类工艺设备里，它能提供稳定的无油真空环境，避免油蒸汽返流污染工艺样品。做三维布局的时候要特别注意，泵体上方的进气口周围要预留足够的操作空间，方便后期更换密封件或者维护保养，侧面的电气接口要留出线缆弯折半径，不能让线缆过度弯折拉扯接口。另外数模里的重心位置做了准确还原，安装时泵体的支撑结构必须能承受满负荷运转时的微幅振动，尤其是在移动式真空设备上，安装支架的刚度要做校核，避免长期振动导致法兰连接松动。

　　从建模细节来看，这个数模把泵体上的所有安装凸台、定位销孔、接口螺纹都做了1:1还原，甚至连侧面标识的凹槽、接线端子的定位槽都没有省略，做设备整体装配的时候，直接调用这个数模就能完成干涉检查，不用再反复核对二维样本的尺寸参数。比如之前做某款台式质谱仪的结构设计时，一开始没注意分子泵侧面散热筋的突出尺寸，把旁边的电磁阀安装位留得太近，后来调用数模做装配检查的时候提前发现了干涉，调整了安装板的布局，避免了后期加工装配时才发现问题返工。还有泵体底部的安装定位止口，数模里的公差带和实际产品完全一致，做安装板设计的时候直接按照数模的止口尺寸配做定位孔，装配时不用反复调整泵体的同轴度，能省不少装配调试的时间。

　　另外要提的是，这款泵的排气侧接口设计在侧下方，和老款下排气的结构不一样，做管路布局的时候排气管路可以从侧面走，不用在泵体正下方预留管路空间，进一步压缩了设备整体的高度方向尺寸，对于桌面式设备来说，这个细节设计能让整体结构更紧凑。泵体上的手动排气阀位置做了凸起标识，数模里也还原了这个结构，后期维护的时候操作人员不用找说明书，顺着凸起结构就能找到排气阀的位置，操作便利性考虑得很到位。
