本田雅阁CL7车型风窗清洗泵结构设计

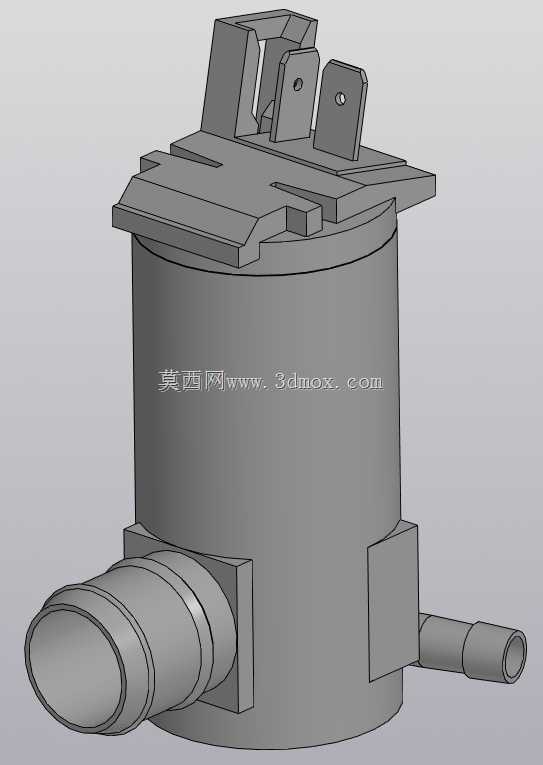

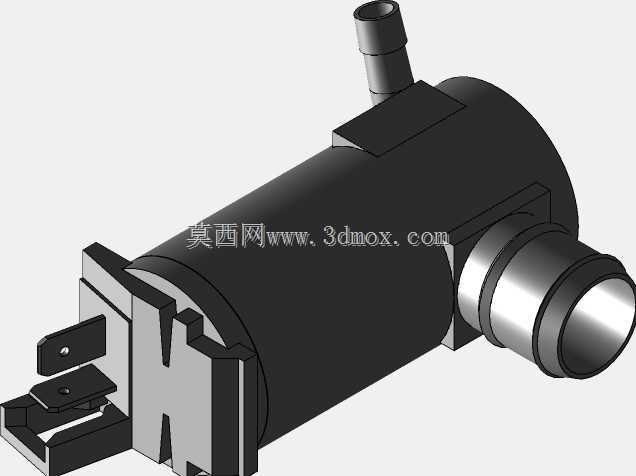

　　这款适配本田雅阁CL7车型的风窗清洗泵，是汽车风窗洗涤系统的核心流体输送部件，日常装车场景覆盖乘用车主驾侧翼子板内部的洗涤液壶安装位，主要负责将储液壶内的风窗洗涤液加压输送至风窗喷嘴，配合雨刮动作完成风窗玻璃表面灰尘、污渍、路面积水残留的清洁作业，在雨雪天气、扬尘路段行驶场景下，能够快速为驾驶员提供清晰的前方视野，是整车主动安全配置里不起眼但不可或缺的小型功能部件。从结构设计逻辑来看，这款泵采用了圆柱型主体腔体的布局，主体腔体为泵芯与驱动电机的集成安装空间，这种圆柱构型一方面能够最大化利用洗涤液壶预留的沉装空间，减少安装时的空间干涉，另一方面圆柱型外壳在注塑成型时更容易保证壁厚均匀，降低成型后的缩痕、变形概率，

　　同时圆柱结构的承压能力优于方形腔体，能够承受泵工作时内部产生的0.1-0.2MPa输出压力，避免长期工作后壳体出现开裂渗漏问题。主体腔体侧面设置了两个流体接口，大口径斜向接口为洗涤液吸入口，安装时直接插入洗涤液壶内部的吸液管位，接口处做了环形凸台结构，用于套装橡胶密封套，保证吸液侧的负压密封性，避免吸入空气导致泵输出压力不足、喷液断续的问题；小口径横向接口为压力输出口，用于连接通往风窗喷嘴的输液软管，接口外径做了多道环形防滑棱，装配软管后能够在车辆行驶振动工况下防止软管脱落，保证输液路径的可靠性。泵体顶部设置了两个片状安装固定支耳，支耳上开有圆形安装孔，对应洗涤液壶上的定位卡扣位，安装时直接卡入壶体的安装卡槽即可完成固定，

　　不需要额外的螺栓紧固，这种快装结构能够大幅降低整车装配线的工时消耗，也方便后期售后维修时的快速拆换。顶部的电气接插件采用了双插片式结构，插片周边做了围挡式防护结构，能够避免车辆清洗时的水花、行车过程中的灰尘进入接插件内部，防止接插件氧化锈蚀导致的接触不良问题，接插件的插片间距做了标准化设计，能够直接适配本田同平台车型的整车线束接口，不需要额外制作转接线束，提升了部件的通用适配性。从安装边界来看，这款泵的主体圆柱直径控制在60mm以内，整体高度不超过80mm，吸入口与输出口的伸出长度分别为25mm和20mm，安装时只需要在洗涤液壶上预留对应直径的沉装孔，以及两个支耳对应的卡槽位即可完成装配，不需要对周边的翼子板钣金、线束走向做额外调整，能够直接替换同规格的原厂清洗泵部件。在功能特性上，这款泵属于离心式微型电动泵，内部叶轮采用径向直叶结构，能够在12V车载电压驱动下达到每分钟8000转左右的转速，稳定输出1200ml/min以上的洗涤液流量，输送距离可以覆盖从翼子板安装位到前风窗喷嘴的1.2米管路长度，保证喷嘴处的喷射压力能够将洗涤液喷射到风窗玻璃的中上部区域，配合雨刮的刮刷范围完成全视野区域的清洁。设计过程中针对车载工况的振动、温度变化做了对应优化，泵体外壳采用耐洗涤液腐蚀的PP加玻纤材质，能够在-40℃到80℃的环境温度区间内正常工作，不会因为冬季低温导致壳体脆裂，也不会因为夏季发动机舱的高温导致壳体变形；

　　内部的密封件采用耐乙醇腐蚀的橡胶材质，能够适配市面上常见的各类风窗洗涤液成分，不会因为长期接触洗涤液出现密封件溶胀、老化失效的问题。需要注意的是，这款结构的适配性存在一定边界，虽然安装接口尺寸与思域部分车型的清洗泵一致，但泵的输出流量特性与思域原厂泵的标定存在细微差异，替换使用时可能出现喷射高度不足或者喷液角度偏移的问题，更适配雅阁CL7车型的原厂洗涤系统标定参数。在建模还原过程中，所有安装接口的尺寸、支耳的位置公差都按照实物测绘数据做了1:1还原，壳体上的定位凸台、加强筋结构都完整保留，能够直接用于维修替换件的结构验证、改装件的适配开发，也可以作为汽车洗涤系统教学演示的三维模型使用，帮助结构设计从业者理解车载微型流体泵的布局逻辑与安装匹配要点。
