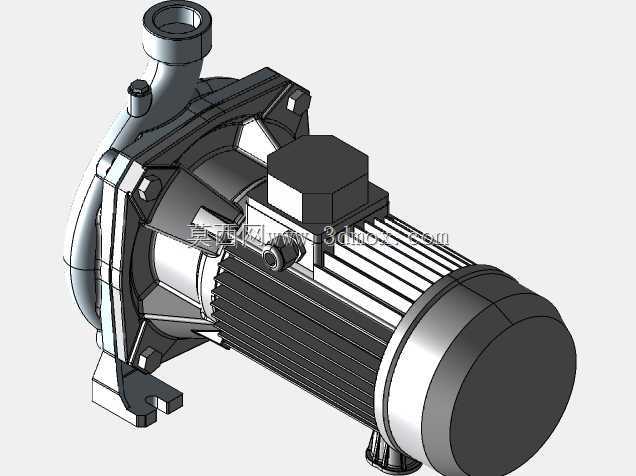

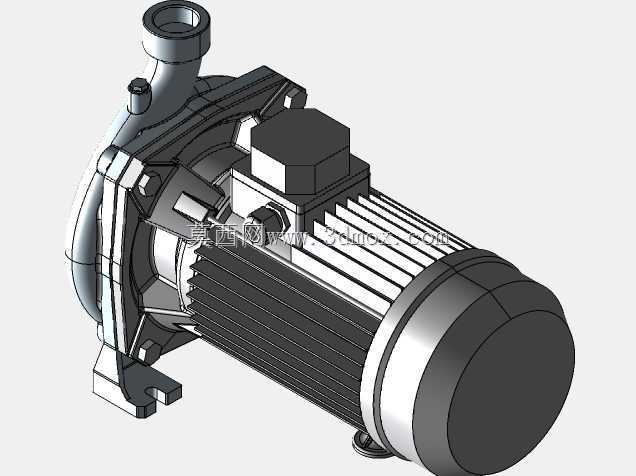

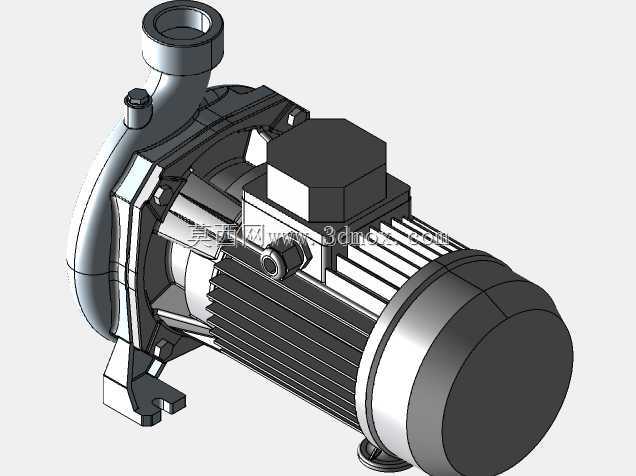

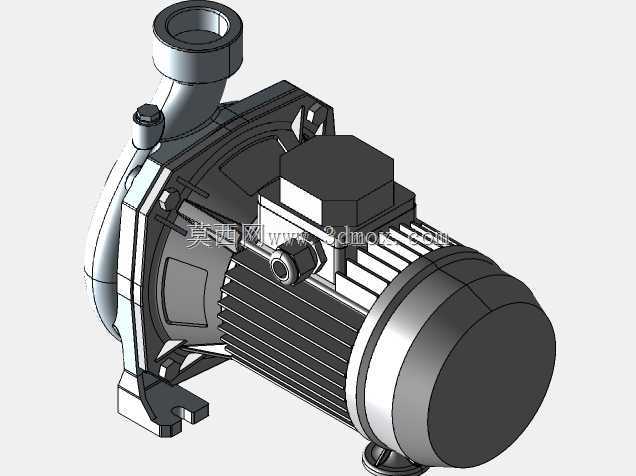

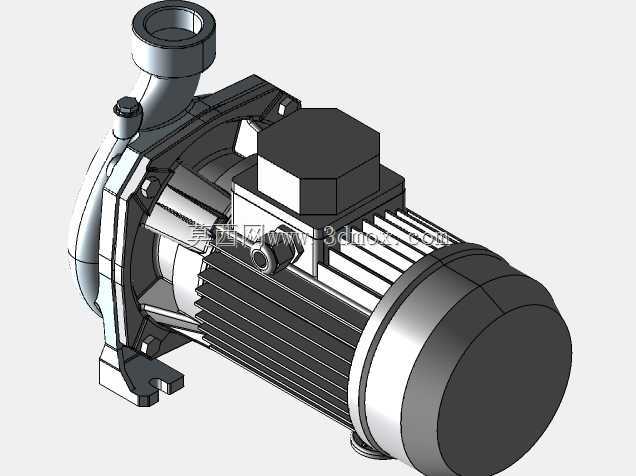

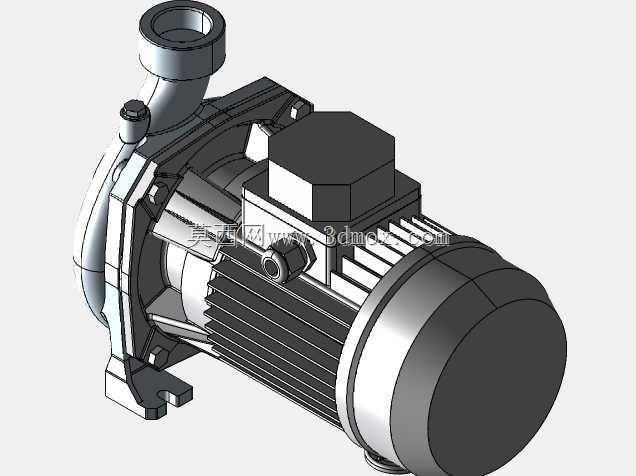

卧式单级离心电动泵结构三维建模

　　在民用供水、暖通循环、小型工业流体输送场景中，卧式直联离心电动泵是应用占比极高的通用流体设备，这类泵将叶轮腔体与驱动电机同轴直联，省去了传统联轴器传动的冗余结构，整体轴向尺寸更紧凑，安装时不需要额外校准传动对中度，对现场安装基座的平整度容错率更高，非常适合楼宇供水增压、中央空调水循环、小型化工流程介质输送、设备冷却循环等对安装空间有严格限制的场景。从结构设计逻辑来看，这款泵采用后开式叶轮腔体结构，进水口沿泵体轴向设置，出水口沿腔体切线方向向上布置，这种流道设计可以让介质进入叶轮后获得稳定的离心加速，流道转弯少，水力损失更低，在额定工况下运行时的气蚀余量控制更优，能有效降低进水侧压力不足时的叶轮气蚀损伤概率。

　　泵体与电机的连接采用一体化铸造的连接支架，支架上设置有加强筋结构，既可以保证电机轴与泵腔的同轴度公差，也能抵消泵运行时叶轮产生的径向力，避免电机轴承受额外的偏载，延长轴承的使用寿命。泵体底部设置有一体式铸造的安装脚，安装脚上面预留有螺栓安装孔，安装时可以直接通过螺栓将泵固定在混凝土基座或者设备机架上，安装脚的高度经过匹配设计，既可以保证泵腔底部的排污螺塞有足够的操作空间，也能让泵整体重心落在安装支撑面范围内，运行时的振动幅度控制在合理区间。从外形安装边界来看，这款泵的电机部分采用标准风冷鼠笼式电机结构，电机外壳带有轴向分布的散热筋，运行时电机尾部的风叶转动带动空气沿散热筋轴向流动，带走电机运行产生的热量，不需要额外配置水冷管路，

　　简化了现场配套管路的设计。电机接线盒设置在电机壳体的顶部位置，接线盒的安装方向可以根据现场布线需求旋转调整，适配不同方向的线缆进线需求，避免线缆过度弯折影响接线可靠性。泵腔的机械密封腔设置在泵体与电机连接的位置，采用标准集装式机械密封结构，更换密封件时不需要完全拆解泵体和电机，只需要拆开泵体与连接支架的连接螺栓就可以完成密封件的更换，后期维护的操作难度更低。在进行三维建模时，需要重点把控几个关键配合尺寸的公差：首先是叶轮与泵腔内壁的间隙，这个间隙直接影响泵的容积效率，间隙过大会导致介质回流，降低泵的输出扬程和流量，间隙过小则可能在运行时因为热膨胀出现叶轮擦腔的问题；其次是电机轴与泵腔密封位的同轴度，这个公差如果超差，

　　会导致机械密封的动环和静环配合面受力不均，快速出现密封泄漏的问题；另外是安装脚的螺栓孔位置度，需要保证与常用的安装基座预留孔位匹配，避免现场安装时出现孔位错位无法固定的问题。从实际选型适配的角度来看，这款泵的进出口采用标准管螺纹连接，适配常规的低压流体输送管路，不需要额外配置过渡法兰就能完成管路对接，在小型供水系统、暖通循环系统中应用时，可以直接替换同参数的老旧泵型，不需要改动原有管路布局，替换成本更低。泵体顶部设置有排气螺塞，首次启动前可以拧开螺塞排出泵腔内的空气，避免叶轮空转无法输送介质，泵腔底部设置有排污螺塞，长期停用或者冬季低温环境下，可以拧开螺塞排空泵腔内的残留介质，避免介质结冰胀裂泵体，也能减少残留介质对泵腔内壁的腐蚀。建模过程中对泵体的流道部分做了等壁厚处理，既保证了泵体的承压能力，也能控制泵体的整体重量，降低材料成本，连接支架的筋板布局经过受力仿真优化，在保证结构刚度的前提下尽可能减少了不必要的材料堆积，让整体重量控制在合理范围，方便现场搬运和安装。
