无人机两轴云台相机挂载结构设计

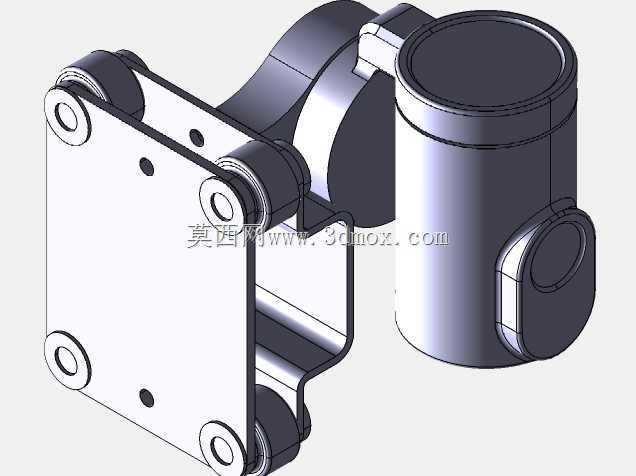

　　这套两轴相机挂载结构，主要适配小型多旋翼无人机的航拍、巡检作业场景，在电力巡线、农林植保航拍、小型航测任务里都能用到，核心作用是为机载成像模块提供稳定的俯仰、横滚两个维度的姿态调整能力，抵消无人机飞行过程中的机身姿态波动，保证成像画面的稳定性。从结构设计逻辑来看，整体采用分体式布局，一侧是相机安装腔体，另一侧是与无人机机身连接的安装基板，中间通过双铰接支架实现两个转动自由度的连接。安装基板上预留了四个对称布置的安装孔位，孔位间距匹配主流小型无人机的机身挂载接口标准，安装时可以直接通过螺栓固定在无人机机腹位置，不需要额外加工转接件，基板上还预留了两个定位小孔，装配时可以快速定位，避免安装错位导致的云台动平衡偏差。

　　中间的铰接支架采用钣金折弯与机加件组合的结构，转动副位置采用内嵌的轴承配合，减少转动过程中的阻尼卡顿，保证云台调整姿态时的顺滑度，两个转动轴分别对应俯仰和横滚方向的调整，转动范围覆盖作业常用的角度区间，俯仰方向可以实现从水平前视到垂直下视的角度切换，满足不同作业场景下的取景需求，横滚方向的调整可以抵消无人机侧飞时的机身倾斜，保证成像画面始终保持水平。相机安装腔体采用圆筒形结构，内径匹配常用的小型工业相机模组尺寸，腔体侧面预留了走线槽位，相机的供电线、信号线可以从腔体侧面的开孔穿出，沿着铰接支架的走线槽连接到无人机的飞控与图传模块，避免线材在云台转动过程中出现拉扯、缠绕的问题。腔体外侧的凸起结构是角度限位块，

　　用来限制云台的最大转动角度，避免转动超程拉扯线材或者撞到机身结构。整个结构的外形尺寸控制紧凑，安装后不会超出无人机的机身投影范围过多，避免飞行过程中产生额外的风阻，同时重量控制在轻量化区间，不会给无人机带来过多的负载负担，影响续航时间。在结构强度设计上，安装基板与铰接支架的连接位置做了加厚处理，承受无人机起降、机动飞行时的冲击载荷，避免飞行过程中出现结构变形、松动的问题，转动副的配合间隙控制在合理范围，既保证转动顺滑，又不会出现旷量导致的画面抖动。实际使用时，这套结构可以直接适配对应的舵机驱动组件，舵机安装在铰接支架的预留位置，通过舵机臂带动转轴转动，配合飞控的云台增稳算法，就能实现飞行过程中的画面稳定效果。安装边界方面，

　　整套结构安装到无人机上后，横向突出机身的尺寸不超过50mm，纵向长度不超过120mm，高度方向不超过80mm，适配轴距在300mm到500mm之间的小型多旋翼无人机，不会与无人机的螺旋桨、起落架产生运动干涉。结构的所有棱角位置都做了倒角处理，避免装配或者飞行过程中刮擦线材、损坏机身部件，相机腔体的前端预留了镜头安装的台阶位，可以直接粘贴固定镜头保护镜片，避免飞行过程中灰尘、水雾污染镜头，也能防止低空飞行时树枝、杂物刮碰镜头。
