无人机用Cyphal协议激光测距模块结构设计

　　这款测距模块的结构设计完全围绕无人机机载场景的严苛约束展开，从安装适配到功能实现都贴合低空飞行的实际使用需求。在无人机的作业场景中，不管是植保作业时的仿地飞行、物流配送时的精准降落，还是巡检作业时的障碍物规避，都需要稳定可靠的近距离测距数据支撑，传统的模拟输出测距传感器需要额外加装信号转换电路，不仅增加机载重量，还会引入信号延迟，这款模块直接集成了Cyphal/DroneCAN总线接口，从硬件层面适配无人机主流的机载通讯协议，不需要额外的转接模块就能直接接入飞控系统，大幅降低了集成时的结构设计工作量。

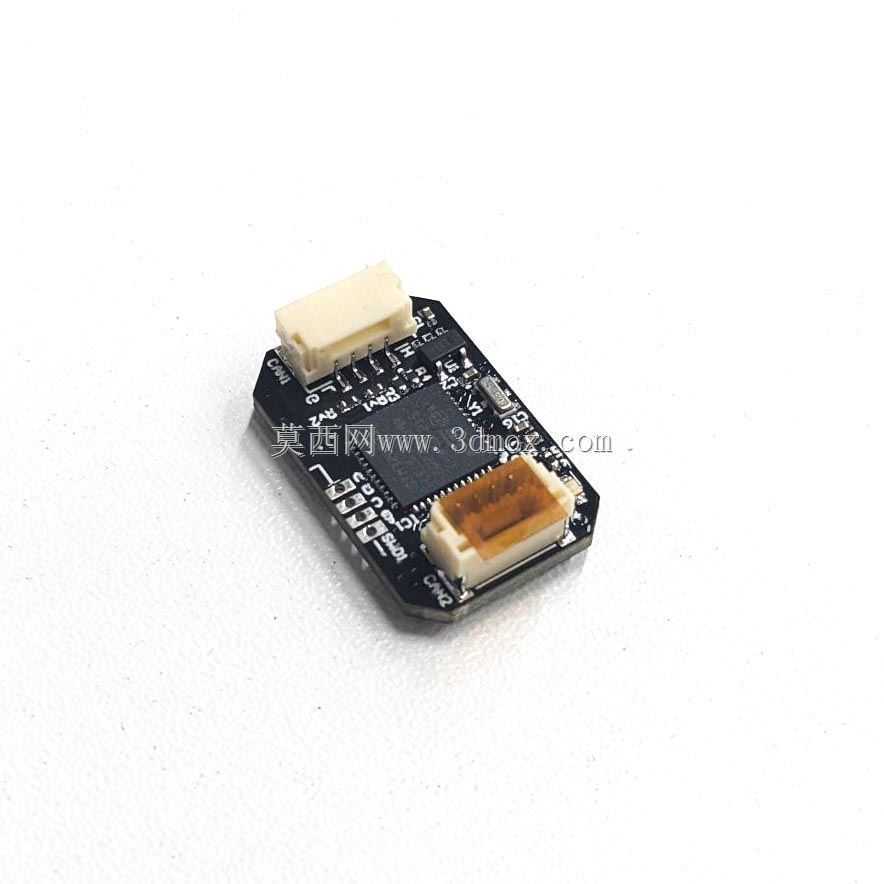

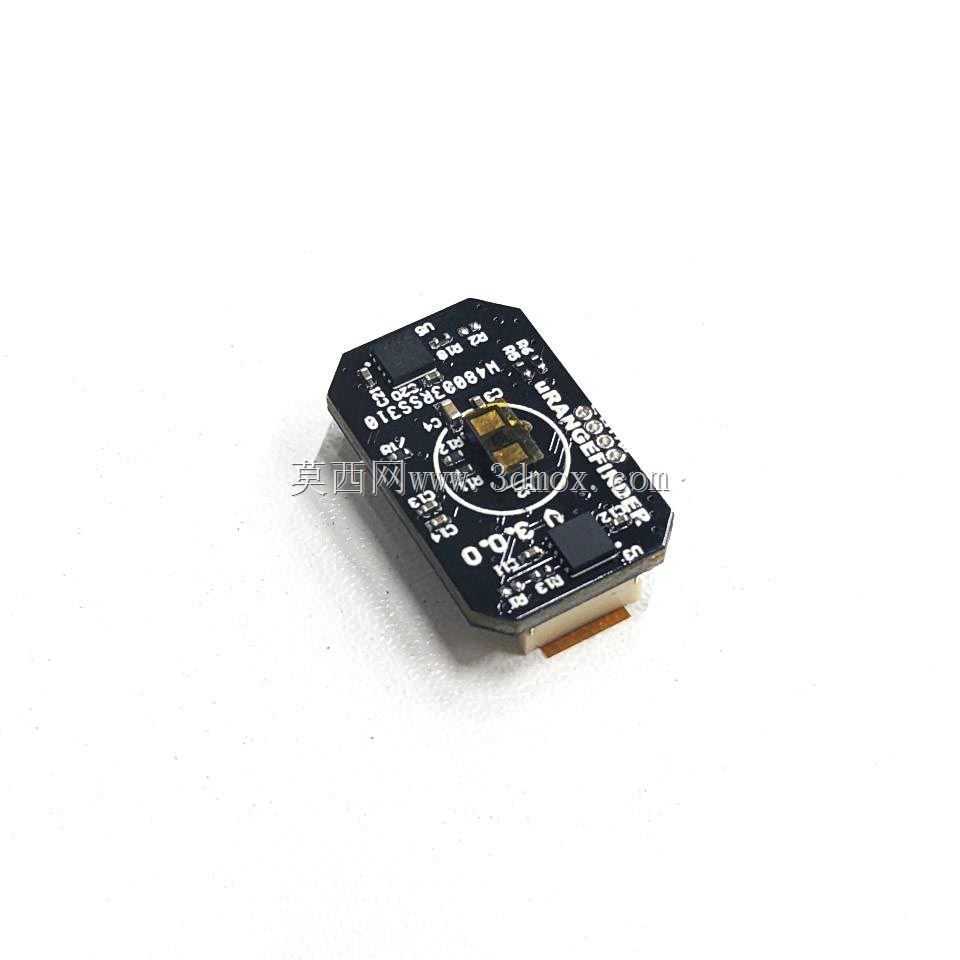

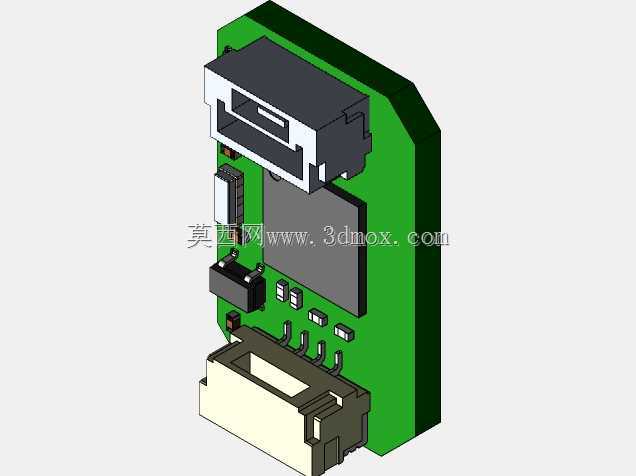

　　从功能特性来看，模块核心的测距传感单元布置在PCB板正面居中位置，外围做了黑色阻焊层的标识圈，方便安装时对准测距方向，避免因为安装角度偏差导致测距数据出现误差。板载的信号处理电路、电源管理电路都围绕传感单元紧凑排布，所有元器件都选用贴片封装，尽可能压缩整体厚度，减少对无人机下方气流的干扰，毕竟多旋翼无人机下方的气流紊流区会直接影响飞行稳定性，模块厚度控制在合理区间内，安装在机腹位置时不会额外增加过多的风阻。PCB板采用异形切边设计，四个角预留了标准的安装孔位，孔位间距匹配无人机常用的飞控、外设安装孔距，既可以通过铜柱直接固定在飞控安装架上，也可以通过泡棉胶粘贴在机腹的指定位置，适配不同机架的安装空间。板边预留的FPC排线接口采用沉板设计，接口高度低于板上最高元器件的高度，插接线缆后不会突出模块整体的厚度边界，避免安装时因为线缆突出出现干涉问题。

　　设计思路上，这款模块没有采用额外的金属外壳，一方面是为了控制整体重量，对于起飞重量有限的小型无人机来说，每克重量的增加都会影响续航时间，无外壳设计在保证结构强度的前提下，把重量控制在了极低的水平；另一方面，PCB板本身采用了加厚的FR-4基材，板上元器件都做了工业级的耐温选型，能够适应无人机户外作业时-10℃到60℃的工作温度范围，不需要额外的外壳做防护，同时黑色的阻焊层也能减少户外强光对测距传感单元的干扰，避免阳光直射导致的测距数据跳变。模块的电路布局做了分层设计，电源回路和信号回路分开布置，减少电源噪声对测距信号的干扰，保证在无人机电机运转的电磁干扰环境下，依然能够输出稳定的测距数据。

　　安装边界方面，模块整体外形为切角矩形，最大宽度不超过30mm，最大长度不超过40mm，安装孔中心距为25mm25mm，适配M2规格的安装螺丝，安装时只需要在机架对应位置预留35mm45mm的平面安装空间，就可以完成固定，不需要额外设计复杂的安装支架。模块的测距方向垂直于PCB板面，安装时需要保证传感单元的正前方没有遮挡，碳板机架、起落架等结构件不能出现在测距波束的覆盖范围内，一般建议安装在机腹靠前的位置，距离起落架的水平距离不小于20mm，避免起落架反射测距信号导致数据异常。模块的供电电压范围适配无人机常用的5V机载电源，不需要额外加装调压模块，总线接口采用标准的CAN总线端子定义，和市面上主流的无人机飞控外设接口完全兼容，接线时只需要对应电源、CANH、CANL三个引脚即可完成连接，不需要额外的信号校准，飞控系统可以自动识别模块并读取测距数据。

　　在实际使用中，这款模块的测距范围覆盖0.1m到15m，完全满足无人机低空作业的测距需求，不管是降落时的离地高度检测，还是飞行过程中的低空障碍物规避，都能提供足够精度的距离数据。模块的更新频率可以通过总线参数配置，最高可以达到50Hz的输出频率，能够匹配无人机高速飞行时的响应需求，不会因为数据更新延迟导致避障动作滞后。结构设计上充分考虑了无人机的振动环境，板上所有重量较大的元器件都做了点胶加固，避免长时间飞行振动导致元器件脱落，FPC接口也做了卡扣设计，插接线缆后可以自动锁止，不会因为振动导致线缆松脱，影响数据传输稳定性。
