树莓派5适配30mm风扇主动散热组件

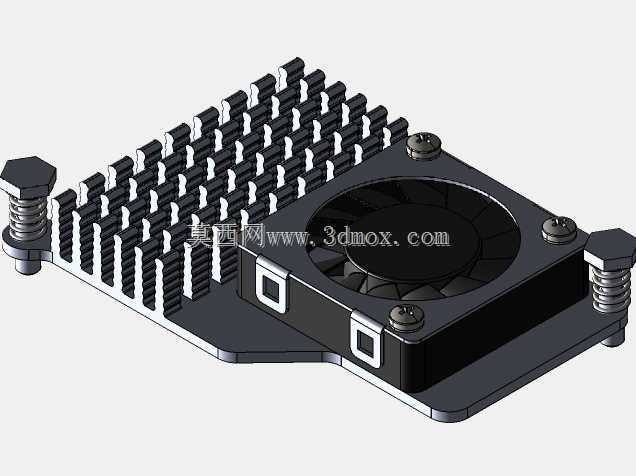

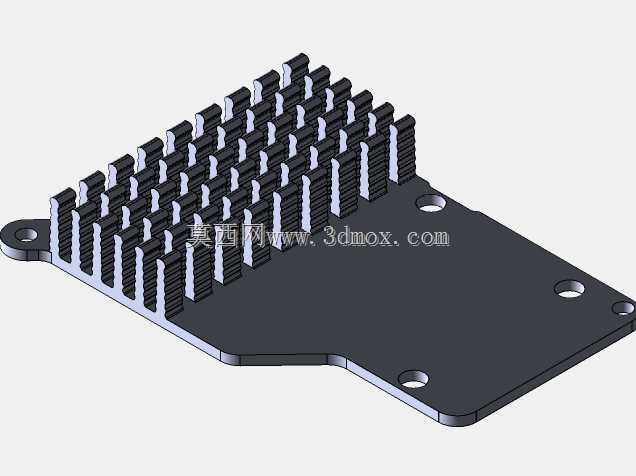

　　嵌入式单板计算机在长时间高负载运算场景下，核心处理器的温升控制直接决定设备运行稳定性，尤其树莓派这类采用Broadcom多核处理器的开发板，满负载运行视频编码、边缘计算、工业数据采集任务时，核心温度很容易触及降频阈值，被动散热片在密闭机柜、高温工业现场这类通风条件受限的场景下，往往无法满足持续散热需求，主动式风冷散热组件就是针对这类痛点设计的配套结构。这套散热组件采用散热鳍片加轴流风扇的组合结构，鳍片部分采用铝合金材质一体切削成型，鳍片阵列采用等距直齿排布，单鳍片厚度控制在1.2mm，鳍片间距2.5mm，既保证足够的散热接触面积，也能让风扇吹出的气流顺利穿过鳍片间隙，带走鳍片蓄积的热量，鳍片底部做了0.3mm的平面度公差控制，

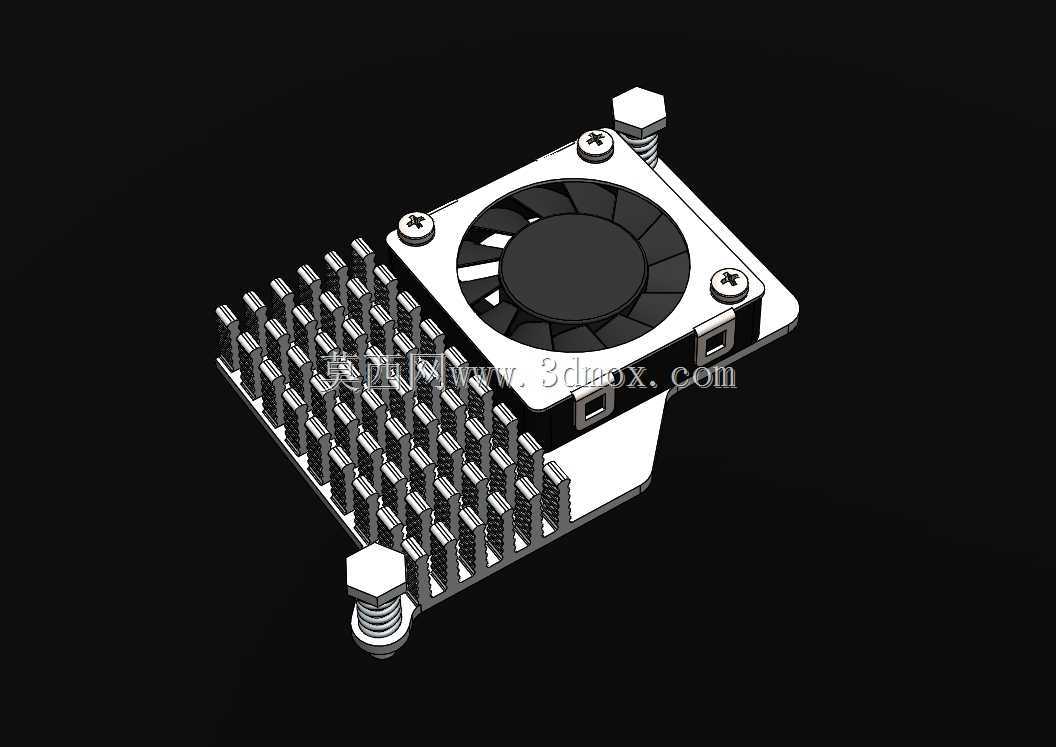

　　安装时配合导热硅脂可以和树莓派5的核心处理器、内存颗粒表面充分贴合，减少接触热阻。配套的风扇采用30x30mm规格的直流轴流风扇，厚度为7mm，工作电压适配树莓派板载5V供电引脚，风扇通过四颗十字盘头螺丝固定在鳍片一侧的安装凸台上，凸台高度刚好让风扇扇叶和鳍片顶面保持2mm的安全间隙，避免扇叶转动时剐蹭鳍片产生异响或者磨损。整个散热组件的安装固定采用四角螺柱支撑结构，四根带六角限位的尼龙螺柱穿过树莓派PCB板的四个固定孔位，底部用螺母锁紧，螺柱的高度设计刚好让散热鳍片底部和树莓派板载元件保持1mm的安全距离，不会挤压到板上的电容、接口元件，同时也不会遮挡树莓派5侧面的Type-C供电口、双Micro HDMI接口、

　　USB接口以及GPIO排针，安装完成后不影响任何外设的正常插拔。从设计思路上看，这套结构没有采用常见的胶粘固定方式，而是采用螺柱机械固定，一方面避免长期高温下胶粘层老化导致散热片脱落的风险，另一方面也方便后期维护时拆卸清理鳍片间隙积灰，风扇的供电线预留了足够长度，可以直接插接在树莓派板载的风扇供电插针上，不需要额外飞线接线。在实际应用场景中，这套散热组件可以适配树莓派5搭建的工业边缘网关、小型NAS存储、多媒体播放终端、AI视觉识别节点等长时间连续运行的设备，在环境温度40摄氏度的工况下，满负载运行2小时核心温度可以控制在55摄氏度以内，远低于处理器85摄氏度的降频阈值，相比同规格被动散热片，满载核心温度可以降低20摄氏度以上，

　　有效避免高温导致的运算性能下降、系统死机等问题。结构设计上也充分考虑了安装兼容性，螺柱的安装孔位完全对齐树莓派5的官方标准固定孔位，不需要对PCB板做任何打孔或者改装，用户只需要按照顺序依次固定螺柱、锁紧螺母、插接风扇供电线即可完成安装，不需要额外的辅助工具。鳍片的阳极氧化处理层也做了绝缘处理，即使鳍片不慎接触到板上的裸露焊点，也不会造成电路短路，提升了使用安全性。风扇采用液压轴承结构，连续运行寿命可达3万小时以上，运行噪音控制在23分贝以内，即使放在办公环境或者家用场景下，也不会产生明显的噪音干扰。整个组件的整体高度控制在22mm以内，安装完成后不会占用过多的垂直空间，可以适配绝大多数市面上常见的树莓派5通用外壳，不需要专门定制加高外壳，降低了用户的配套使用成本。
