贴片式1uF50V铝电解电容结构设计

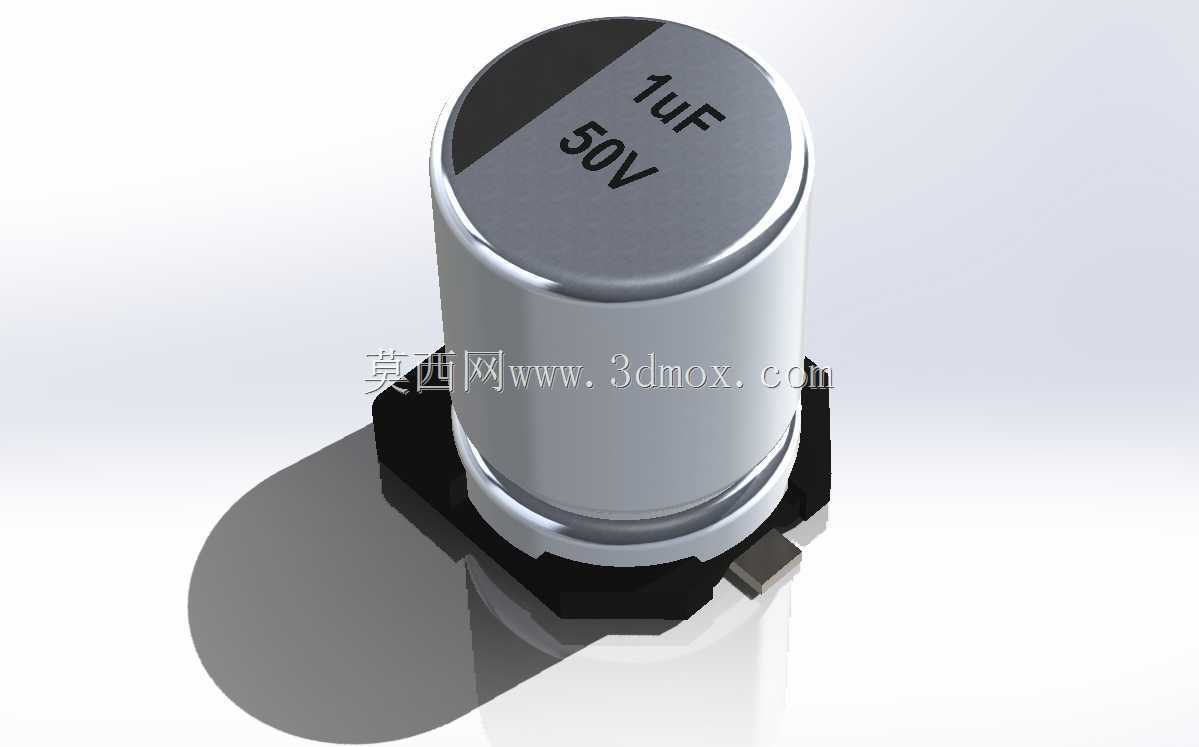

　　在消费电子、工业控制板卡的电源滤波回路设计中，贴片铝电解电容是占板空间与滤波性能平衡度极高的被动元件选择，这款1uF 50V规格的SMD封装铝电解电容，主要适配小功率DC-DC转换输出端滤波、信号耦合、芯片电源引脚去耦等场景，在工控传感器信号调理板、小型家电控制板、车载低压信号采集模块中都有广泛应用，相比同容值的陶瓷电容，它的容量稳定性受直流偏压影响极小，不会出现容值随施加电压骤降的问题，在需要稳定容值保证滤波裕量的回路中可靠性更突出。从结构设计来看，这款电容采用立式圆柱铝壳封装，顶部印有清晰的容值、耐压标识，方便SMT贴片加工环节的视觉识别与防错，底部采用黑色耐高温塑封底座，既承担焊盘与铝壳之间的绝缘作用，

　　也预留了标准SMD焊盘的焊接边界，底座侧面的定位凸台可以在回流焊过程中限制元件偏移，避免出现立碑、移位等焊接缺陷。设计时需要重点考量安装边界的尺寸约束，这类小容值贴片铝电解的直径与高度都控制在极小范围内，适配高密度布板的空间要求，在PCB布局时，需要在电容本体周围预留不小于0.3mm的安全间隙，避免与周边贴片电阻、芯片封装产生干涉，同时焊盘的设计需要匹配底座引脚的尺寸，焊盘宽度与长度要兼顾焊接强度与回流焊时的应力释放，避免焊接后电容本体受PCB热变形应力拉扯出现引脚断裂。从功能特性上，50V的耐压等级可以覆盖绝大多数低压工控、消费电子的电源回路电压需求，即使在电源输入出现短时尖峰过压的工况下，也能留有足够的耐压裕量，

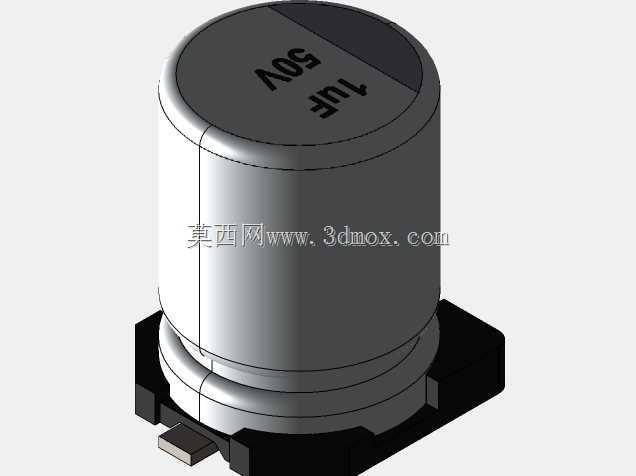

　　不会出现击穿失效；铝壳的密封结构可以阻隔外界水汽、助焊剂蒸汽侵入电容内部，延长产品在潮湿、多粉尘工业环境下的使用寿命，顶部的压力释放结构在电容出现过流、过温异常时，可以定向释放内部压力，避免电容爆裂对周边板卡元件造成二次损伤。在三维建模过程中，需要精准还原铝壳的卷边结构、底座的卡扣细节、顶部标识的印刷位置，这些细节不仅是外观呈现的需要，更是结构干涉检查、SMT贴片仿真的关键参考——如果建模时忽略了底座的凸台尺寸，在做PCB装配仿真时就可能出现与丝印层、周边元件的干涉误判，若顶部标识的位置建模偏差，也会影响生产环节的视觉检测程序调试。实际选型应用中，这类电容的极性标识需要在模型中明确体现，避免PCB设计时出现极性接反的低级错误，

　　底座的焊盘引脚需要与PCB封装库的焊盘坐标完全对齐，保证导出的坐标文件可以直接用于SMT贴片编程。不同于插件式铝电解电容需要预留引脚折弯、波峰焊的空间，这款SMD封装的电容完全适配回流焊工艺，建模时需要将底部焊接面的平面度控制在合理公差范围内，还原实际元件的共面度要求，避免仿真时出现元件浮高的误判。在做整机结构的热仿真时，还可以通过模型赋予对应的材料参数，模拟电容在长期工作时的温升情况，验证周边散热条件是否满足电容的工作温度要求，毕竟铝电解电容的使用寿命与工作温度直接相关，精准的三维模型是热仿真、结构装配校验、生产工艺验证的基础载体，每一处倒角、每一个凸台的尺寸还原，都会直接影响后续设计环节的准确性。
