商用坐式肩部抗阻训练器械结构设计

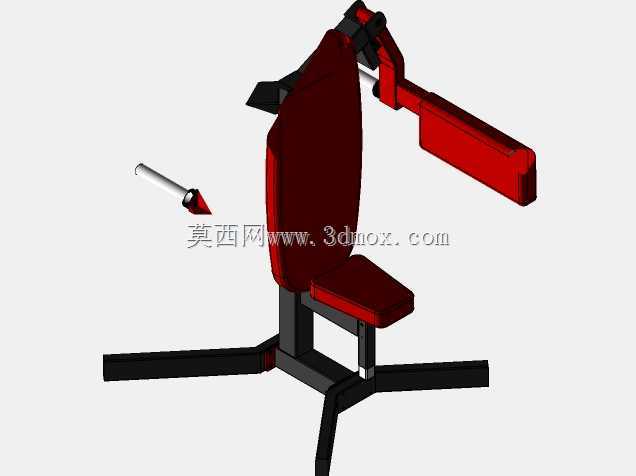

　　这款坐式肩部训练器械主要面向商用健身场景设计，可适配健身房、企事业单位健身室、社区运动中心等多种场地的力量训练需求，核心功能是为训练者提供肩部三角肌中束、前束及斜方肌上部的定向抗阻训练载荷，相比自由重量训练，其固定运动轨迹能有效降低新手训练时的关节代偿风险，减少动作变形带来的运动损伤。从结构设计逻辑来看，器械采用坐式依托设计，主体支撑框架采用矩形钢管焊接成型，底部为十字形延展支撑脚，可在不额外打膨胀螺栓固定的前提下，保证训练过程中整机的抗倾覆稳定性，支撑脚的延展长度经过载荷校核，单侧加载最大训练配重时，整机重心投影始终落在支撑脚边界范围内，不会出现侧翻或翘边问题。座椅与靠背采用一体化人体工学曲面设计，靠背的倾斜角度经过反复调整，

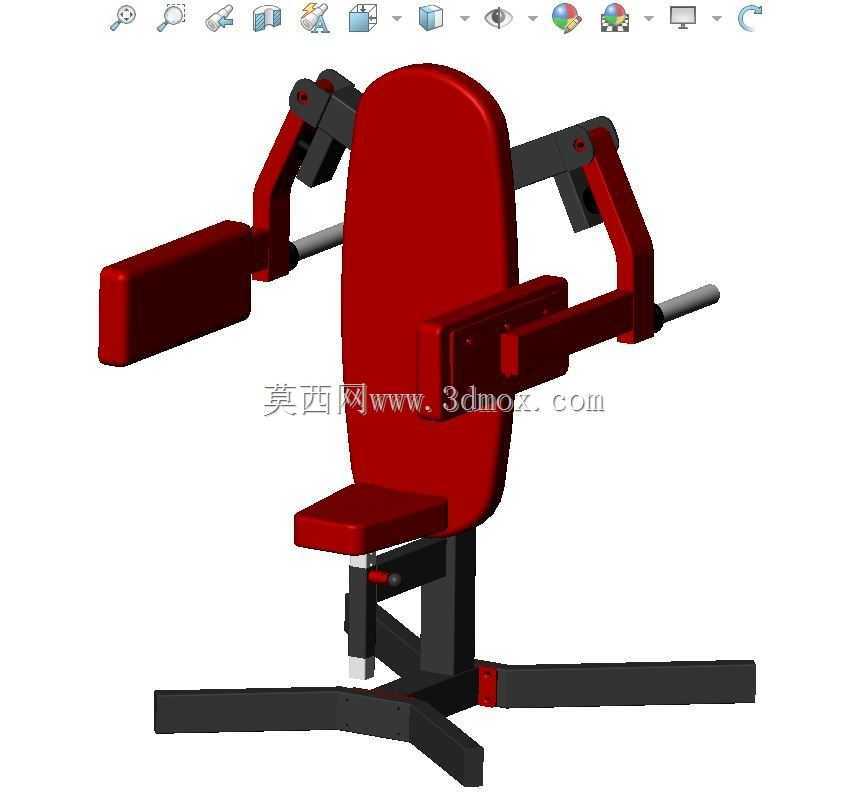

　　可让训练者在训练过程中保持胸椎自然贴合靠背，避免腰部过度借力，座椅高度适配155cm至190cm身高区间的训练者，无需额外调节结构即可覆盖绝大多数成年用户的使用需求。两侧的训练摆臂采用对称式铰接结构，铰接点位置与人体肩关节的活动轴心做了同轴匹配设计，摆臂的运动轨迹严格遵循人体肩部冠状面抬臂的自然活动路径，训练过程中不会对肩关节产生额外的侧向剪切力，摆臂末端的握持位做了防滑包覆处理，握持直径适配成年男性手掌自然握持尺寸，同时预留了可加装配重插销的载荷接口，可根据训练需求搭配不同重量的配重片调整训练阻力。器械的主体支撑立柱采用变截面设计，下部与底部支撑框架焊接位置做了三角加强筋处理，可承受长期循环载荷带来的结构疲劳，

　　焊接位置均做了打磨钝化处理，避免锐边划伤使用者。从安装边界来看，器械整机占地长度约1.2米，宽度约1.1米，安装时后方需预留至少0.3米的维护空间，两侧各预留0.5米的训练活动空间，整体占地需求较小，适合场地面积有限的健身区域排布。器械的所有转动铰接位置均采用自润滑轴承配合，长期使用无需频繁加注润滑油即可保持转动顺畅，轴承位做了密封防尘设计，可避免健身房内的汗水、灰尘进入铰接间隙造成卡滞。表面处理方面，主体金属结构采用静电喷塑工艺，红色的靠背与座椅区域采用高耐磨聚氨酯发泡成型，内部为高密度回弹海绵，长期受压不会出现塌陷变形，发泡层表面做了防水防汗处理，日常清洁只需用湿布擦拭即可，不会渗入汗液产生异味。在结构建模过程中，

　　所有装配位置均做了公差匹配设计，钢管焊接件的形位公差控制在合理范围内，保证后续实际生产时的装配精度，摆臂的转动行程做了硬限位设计，最大抬臂角度限制在安全范围内，避免摆臂过度转动造成训练者关节超伸损伤。器械底部的支撑脚末端配有可调式橡胶脚垫，可通过旋转调整脚垫高度，适配地面不平整的安装场景，橡胶材质可避免划伤地面，同时起到训练过程中的减震降噪作用，避免大重量训练时产生的噪音影响周边区域。
