自弹式MicroSD卡座连接器结构设计

　　这款MicroSD卡连接器是板端存储接插件的典型结构，广泛应用在消费电子、工业控制终端、便携检测设备、车载影音模块、物联网采集终端等需要外置扩展存储的硬件场景中，核心作用是实现MicroSD存储卡与设备主板的稳定电气连接，同时承担存储卡的机械固定、插拔导向、退卡弹出的机械功能，是设备扩展存储能力的核心接口部件。

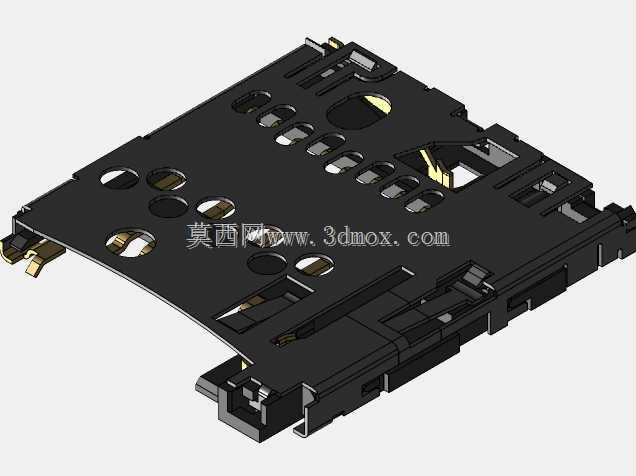

　　从实际使用场景的需求出发，这类卡座的设计首先要平衡板上占用空间与连接可靠性的矛盾。整体采用超薄冲压金属外壳加耐高温绝缘基座的组合结构，金属外壳采用0.2mm厚度的锡磷青铜带冲压成型，表面做镀镍打底加局部镀金处理，既保证外壳的结构强度，能抵御日常插拔带来的外力冲击，也能实现良好的电磁屏蔽效果，减少存储卡工作时受到的外界电磁干扰，同时避免卡座自身信号向外辐射影响主板其他射频电路工作。外壳上预留的多个定位凸点，在SMT贴装时可以精准卡入PCB对应的定位孔内，过回流焊过程中不会出现偏移，保证焊接良率。

　　绝缘基座采用LCP耐高温工程塑料注塑成型，能够承受260摄氏度的回流焊高温不变形，基座上集成了多组接触弹片，弹片采用高弹性铍铜材料冲压，接触部位做镀金处理，降低接触电阻，保证存储卡金手指与弹片之间的连接稳定性，即使在设备存在振动、温度交变的工况下，也不会出现接触不良导致的存储数据丢失问题。弹片的行程设计经过反复校核，存储卡插入到位后，每个弹片的正压力控制在0.3-0.5N区间，既保证足够的接触可靠性，又不会因为压力过大导致存储卡插拔阻力过高，影响用户使用手感。

　　结构上集成了自弹式推拉锁止机构，用户将存储卡沿导向槽推入卡座，推到设定行程后锁止机构卡入存储卡侧边的定位缺口，将存储卡固定在工作位置，此时接触弹片与存储卡金手指完全贴合，实现稳定的信号传输；当需要取出存储卡时，只需再次向内按压存储卡，锁止机构解锁，内置的弹簧会将存储卡沿插入方向弹出约3mm的距离，方便用户直接取出，整个插拔过程的行程控制在7.5mm左右，符合行业通用的操作手感标准。卡座两侧设计的导向斜边，能在存储卡插入时起到自动纠偏的作用，即使用户插入时存在一定角度偏差，也能顺着导向斜面滑入正确位置，避免插卡时蛮力损坏弹片或者存储卡。

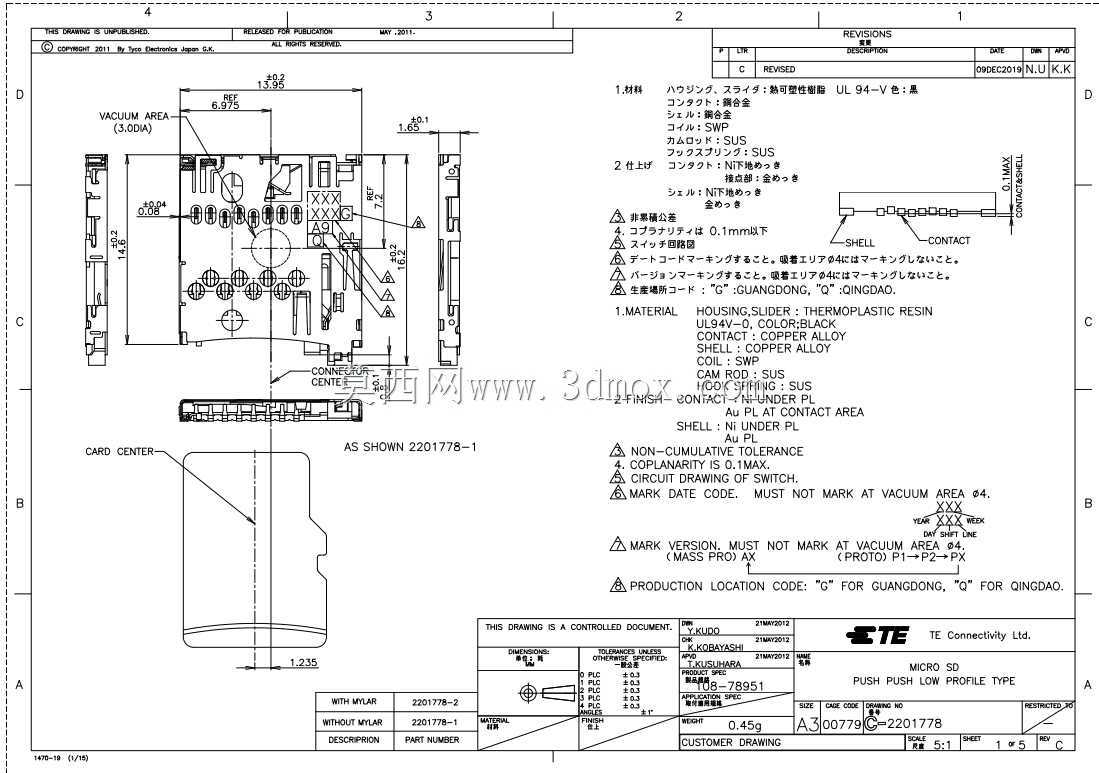

　　安装边界方面，这款卡座采用贴片式安装设计，整体贴装在PCB表面，焊接引脚分布在基座两侧，焊盘尺寸按照SMT工艺标准设计，引脚宽度0.4mm，引脚间距0.8mm，适配常规的SMT贴装工艺要求，不需要额外的通孔焊接工序，能和主板其他元器件一起完成回流焊，提升生产组装效率。卡座整体高度控制在1.4mm以内，适配超薄类电子产品的堆叠设计需求，不会因为卡座高度过高占用过多的板上垂直空间，给电池、主板其他元器件的布局留出足够余量。卡座的金属外壳上设计了两个接地焊片，贴装时直接焊接在PCB的接地铜皮上，进一步提升屏蔽性能和结构固定强度，即使设备出现跌落等冲击工况，卡座也不会从PCB上脱落。

　　在细节设计上，卡座内部设置了防呆结构，反向插入存储卡时会被内部的挡块挡住，无法推到锁止位置，从结构上避免用户反插存储卡损坏弹片或者卡体的问题。外壳上开设的多个观察窗口，一方面是冲压工艺的排料需求，减少材料浪费，另一方面也能在生产检测时直观观察内部弹片的状态，快速排查弹片变形、错位等不良问题，提升出厂检测效率。基座尾部设计的防溢胶槽，在SMT焊接过程中可以容纳少量溢出的焊锡，避免焊锡流到接触弹片区域导致短路或者接触不良的问题。这类卡座的设计需要同时兼顾机械结构可靠性、电气连接稳定性、生产工艺适配性、用户操作手感多个维度的要求，每一处结构细节都对应实际生产和使用中的具体需求，没有冗余的设计结构。
