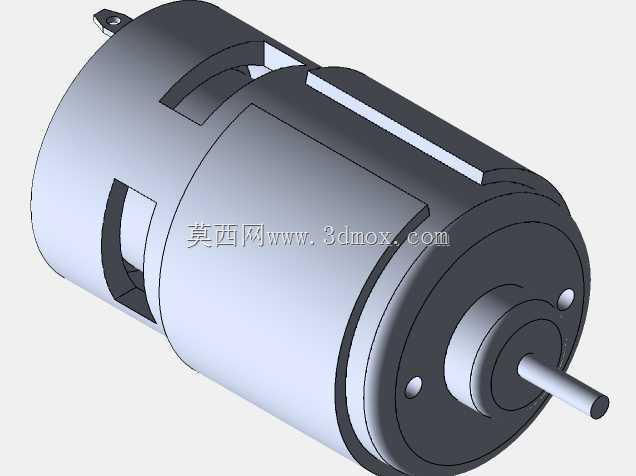

带安装凸耳的775型直流驱动电机

　　做小型设备结构设计的工程师大多接触过775规格的直流电机，这类动力元件在桌面级加工设备、小型电动工具、智能传动装置里的出镜率极高，很多人在选型时最头疼的就是拿到的厂商参数没有精准的安装边界尺寸，要么是轴伸长度标注有公差偏差，要么是机壳外径、安装凸耳的孔位数据模糊，导致装配时出现干涉，要么是电机固定座需要反复修配，耽误项目进度。这次建模的775直流电机，所有外形尺寸都是通过卡尺逐点实测得到的，从机壳的分段圆柱直径，到输出轴的直径、轴伸长度，再到尾部安装凸耳的孔距、凸耳相对于机壳轴线的偏移量，甚至机壳上散热槽的宽度、深度，端盖上固定孔的位置与孔径，都按照实测值1:1还原，完全可以直接导入装配体做干涉检查，不用再反复核对厂商的二维图纸，也不用怕拿到实物后出现安装位不匹配的问题。

　　从实际应用场景来看，这款775电机的适用范围非常广，常规12V-24V供电区间下，它能输出足够的扭矩带动小型负载，比如小型台钻的主轴驱动、传送带的动力辊筒驱动、家用电动打磨工具的动力源，甚至部分小型振动设备里，只要在输出轴端加装偏心块，就能作为振动源使用，这也是这类电机常被用作振动电机的原因。建模的时候特意还原了机壳上的轴向散热槽结构，实际使用中这类电机持续运转时的温升不低，散热槽的存在能增大机壳和空气的接触面积，帮助绕组热量快速散出，避免长时间高负载下出现过热退磁的问题，做设备结构设计时，也要注意在电机周边预留足够的散热空间，不要把电机机壳完全包裹在密闭的结构件里，不然会大幅缩短电机的使用寿命。

　　设计思路上，整个模型完全按照实物的装配层级做了拆分，机壳部分、前后端盖、输出轴、安装凸耳都是独立的特征，方便工程师在做装配时根据需要做剖切、隐藏，查看内部的装配关系，也能直接在模型上提取安装面的坐标，快速设计配套的电机固定座。安装边界方面，机壳主体是圆柱结构，设计固定座时可以采用环抱式的固定结构，配合尾部的凸耳做螺丝锁紧，双重固定的方式能避免电机高转速运转时出现松动；输出轴是标准的光轴结构，没有做键槽，配套的传动轮、偏心块可以采用顶丝锁紧的方式固定，设计连接件的时候要注意轴伸长度的匹配，不要让连接件顶到前端盖的端面，不然会增大运转阻力，甚至烧坏电机。另外建模时也还原了端盖上的两个工艺定位孔，这两个孔是电机生产装配时用来定位端盖的，做结构设计时不要把固定件设计在这两个孔的位置，避免出现装配干涉。

　　很多工程师在做小型设备选型时，容易忽略电机的外形尺寸对整体结构的影响，比如只看功率、扭矩参数，买回来才发现电机长度超出了设备内部的预留空间，或者安装凸耳的位置和设备的立柱、筋条干涉，这个精准建模的775电机就能在设计阶段提前规避这些问题，直接把模型拖入装配体，调整好安装位置，就能直观看到电机和周边结构件的间隙，提前调整结构布局，减少后期打样后的修改次数。另外对于需要做振动结构设计的场景，这个模型的轴伸位置、机壳重心位置都和实物一致，在做运动仿真时，可以直接在轴端添加偏心块的模型，模拟振动时的重心偏移，提前计算固定座需要的结构强度，避免实际运转时固定座出现共振断裂的问题。

　　实际生产装配中，775电机的接线端在尾部的安装凸耳一侧，建模时也预留了接线的空间位置，做结构设计时要注意在尾部留出接线的走线槽，不要让线材和电机的转动部件、发热部件接触，避免线材被磨破或者被高温烤化造成短路。机壳的金属外壳是接地的，设计固定座时如果采用金属材质，可以把固定座和设备的接地端连通，提升设备的用电安全性。这类电机的前后轴承都是含油轴承，建模时也还原了轴承位的尺寸，要是后期需要做电机的拆解维修仿真，也能基于这个模型继续细化内部的绕组、磁瓦、轴承等结构，不用从零开始测量外部尺寸，能节省大量的建模时间。
