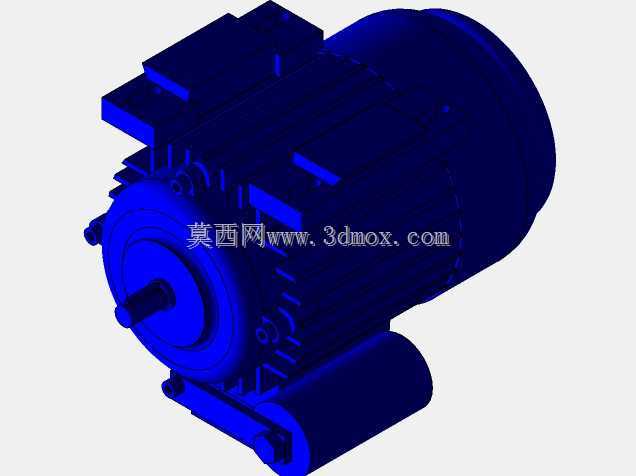

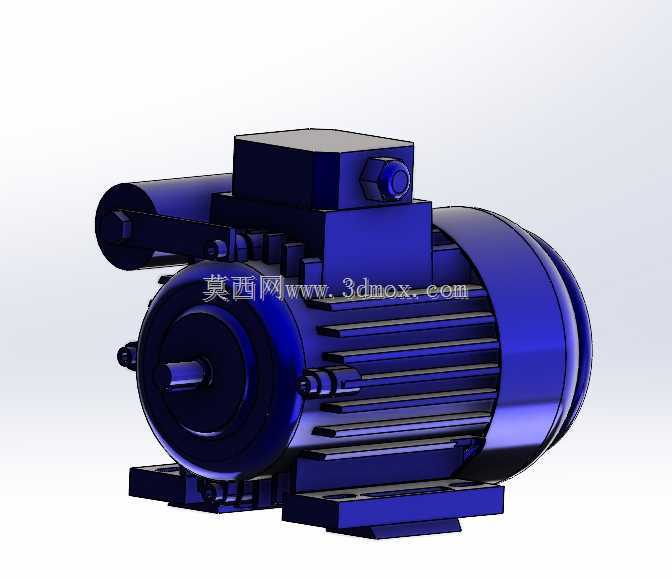

Solidworks环境下的工业电动机结构设计

　　在常规工业传动场景里，这类电动机是绝大多数中小型设备的动力核心，不管是普通机床的进给传动、小型输送线的辊筒驱动，还是农用机械、轻工包装设备的动力输入，都能见到同结构电机的应用身影。做三维结构设计的时候，首先要考虑的是安装场景的适配性，这类卧式安装的电机，底部的安装脚是核心定位基准，两个安装脚的孔位间距、孔径大小、安装面的平面度公差，都要匹配通用工业安装标准，避免用户选型后出现无法适配原有安装基座的问题。从结构功能来看，电机的输出轴端是动力传递的核心接口，轴伸的直径、键槽尺寸、轴伸长度都要对应标准联轴器或者带轮的安装尺寸，设计时要预留足够的轴肩定位，保证传动件安装后不会出现轴向窜动，同时轴端的倒角处理要符合装配要求，

　　方便现场工人快速套装传动部件。机壳部分的散热筋结构是设计重点，这类自扇冷式电机的外壳散热筋走向、筋条高度、筋条间距，都会直接影响电机运行时的散热效率，建模时要注意散热筋和机壳主体的圆角过渡，避免应力集中，同时也要兼顾铸造工艺的可行性，筋条厚度不能出现突变，防止铸件生产时出现缩孔、冷隔等缺陷。电机顶部的接线盒结构，要考虑现场接线的操作空间，接线盒的内腔尺寸要能容纳常规规格的接线端子，进线口的密封结构要适配不同直径的电缆护套，同时接线盒盖的固定螺栓位置要合理，避免现场接线时工具无法操作。端盖部分的轴承室尺寸公差是设计核心，轴承室的圆柱度、同轴度公差，直接决定了电机转子的转动精度，建模时要标注清楚轴承安装的定位台阶尺寸，

　　保证轴承装配后能得到可靠的轴向定位，同时端盖和机壳的配合止口要做合理的公差配合，既保证装配时的同轴度，又不会出现装配过紧导致拆装困难的问题。从安装边界来看，这类电机的整体外形尺寸要控制在通用同功率电机的尺寸区间内，总长度、总高度、输出轴中心高都要符合行业通用参数，方便用户在设备改造时直接替换同规格的旧电机，不需要额外调整安装位置或者传动连接部件。设计过程中还要考虑日常维护的便利性，比如后端盖的风罩拆卸空间要足够，方便后期清理散热风道的积尘，轴承位置的注油结构如果有配置的话，要保证注油嘴的位置在电机安装后依然可以方便操作，不需要拆解周边设备就能完成注油维护。在做结构细节处理时，电机所有的外露棱边都要做倒角或者圆角处理，

　　避免装配和维护过程中划伤操作人员，吊环螺栓的安装位置要对应电机的重心位置，保证吊装运输时电机能保持水平，不会出现倾斜滑脱的风险。另外，电机的外壳防护结构要匹配常规工业车间的使用环境，结合面的密封槽尺寸要适配标准密封圈，防止车间内的粉尘、切削液溅入电机内部，影响绕组的绝缘性能。从传动适配的角度，这类电机的输出轴可以适配联轴器直连、带轮传动、齿轮传动等多种连接方式，设计时要保证轴的刚性足够，在额定扭矩输出时不会出现过大的挠度变形，保证传动的平稳性，降低运行时的振动和噪音。建模过程中，各个部件的装配约束要完全模拟实际装配关系，转子部分的转动自由度要合理预留，方便后续做干涉检查和运动仿真，验证转子转动时会不会和定子、端盖、风罩等部件出现刮碰，提前排查结构设计的问题。
