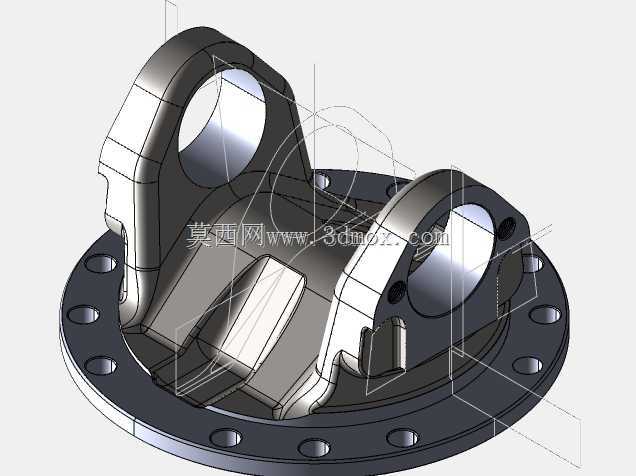

CA6140车床法兰式铰接支撑座结构

项目分类:机床 发布时间:2023-11-23 ID:716697
  • CA6140车床法兰式铰接支撑座结构

  在普通卧式车床的主轴箱端部传动布局中,这类带双铰接耳的法兰式支撑座是承担换向机构载荷传递的核心承载件,日常加工场景里,不管是主轴正反转切换的瞬时冲击,还是长期车削端面、外圆时的持续径向载荷,都需要这类支座把传动构件的作用力平稳传导到箱体基体上,避免传动杆件出现挠曲变形影响传动精度。从实际装配边界来看,底部法兰盘沿圆周均匀分布的螺栓过孔,完全匹配CA6140主轴箱对应安装面的螺纹孔位,安装时不需要额外做配钻加工,法兰端面的粗糙度要求控制在Ra1.6以内,装配后能保证和箱体贴合面的接触刚度,不会因为长期受载出现贴合面渗油或者连接松动的问题。两个对称布置的铰接耳孔同轴度公差严格控制在0.02mm以内,孔内预留了铜套安装的台阶位,

  日常维护时只需要更换磨损的铜套就能恢复铰接精度,不需要整体更换支座,能大幅降低设备运维的配件成本。设计阶段做结构校核时,首先要考虑的是耳板根部的应力集中问题,所以在耳板和法兰基座的过渡位置全部采用了大圆角过渡,避免车削重载换向时耳板根部出现疲劳裂纹;铰接耳的开孔方向和法兰安装面的垂直度公差,直接决定了传动拨叉的滑动顺畅度,如果垂直度超差,拨叉滑动时会出现卡滞,直接导致主轴变速挂挡不到位,打齿故障的概率会提升三倍以上。从建模的结构逻辑来看,主体结构先以法兰盘的安装端面为基准做拉伸基体,再对称拉伸两个铰接耳结构,之后对所有受载的过渡位置做圆角处理,螺栓过孔采用圆周阵列的方式生成,能保证孔位的位置度完全符合装配要求;

  耳孔内部的油槽结构在建模时要注意和润滑通道的连通性,日常运转时润滑油能顺着油槽均匀覆盖铜套的整个摩擦面,避免干磨导致铜套快速磨损。实际车间使用场景里,这类支座的失效形式大多是耳孔磨损超差或者法兰连接螺栓松动,建模时把耳板的厚度做了合理冗余,既不会因为结构过重增加主轴箱端部的载荷,也能保证在最大切削扭矩下耳板不会出现塑性变形;法兰盘的厚度经过刚度校核,在螺栓预紧力达到额定值时,法兰端面的变形量控制在0.01mm以内,完全能满足车床主轴箱的密封要求,不会因为法兰变形出现箱体漏油的问题。很多新手建模时容易忽略铰接耳内侧的让位槽结构,实际装配时传动杆件的摆动行程需要足够的避让空间,如果没有做让位槽,杆件摆动到极限位置时会和支座本体发生干涉,

  直接导致变速行程不足,挂挡时齿轮啮合长度不够,带载切削时容易出现脱挡故障。另外法兰盘上的定位销孔位置,建模时要严格和箱体的定位销孔对应,装配时先穿定位销再拧连接螺栓,能保证支座的安装位置精度,不需要每次更换配件时重新调整传动机构的间隙。从载荷传递路径来看,传动杆件作用在铰接耳上的力,会顺着耳板过渡到法兰基座,再通过圆周布置的连接螺栓均匀分散到箱体壁上,整个结构的力流路径非常顺畅,没有出现力流急剧转折的位置,这也是这类支座能长期承受交变载荷不失效的核心设计逻辑。做三维建模时,还要注意所有加工面的拔模角度设置,虽然这类零件是铸钢件毛坯再经机加工成型,但非加工面的拔模角度控制在1:20就能满足铸造脱模要求,不会增加不必要的机加工余量;铰接耳的外侧平面和法兰端面的平行度公差,也会影响后续铜套压装的精度,如果平行度超差,铜套压装后会出现偏斜,铰接转动时的阻尼会大幅上升,操作变速手柄时会感觉明显卡滞。
