CA6140车床专用铰接式销轴连接头结构

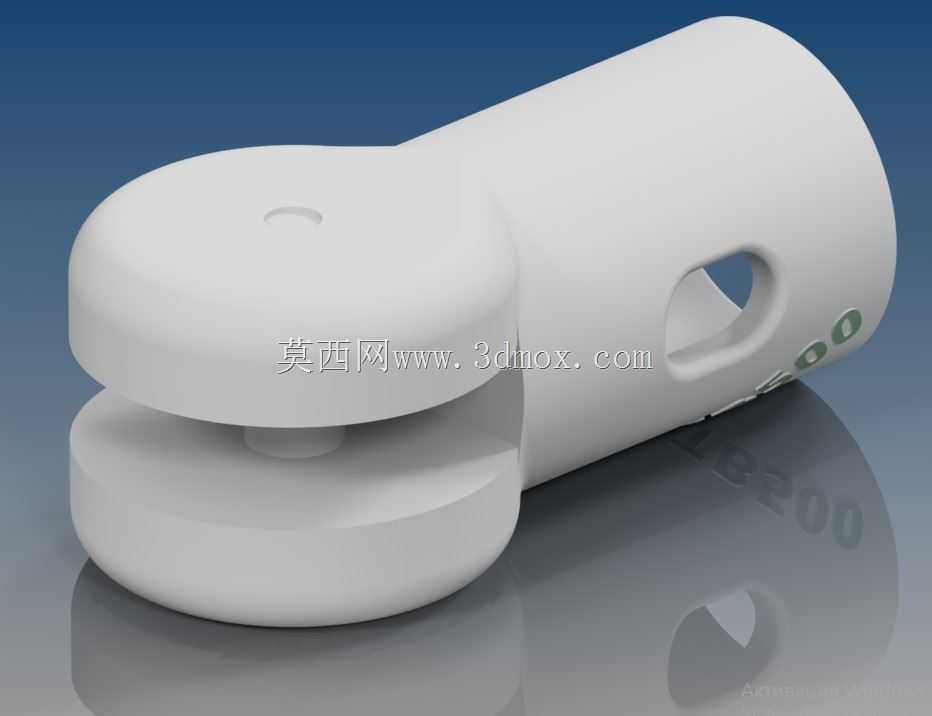

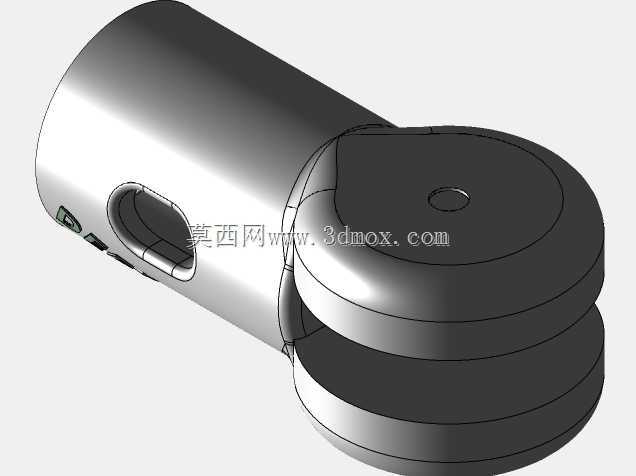

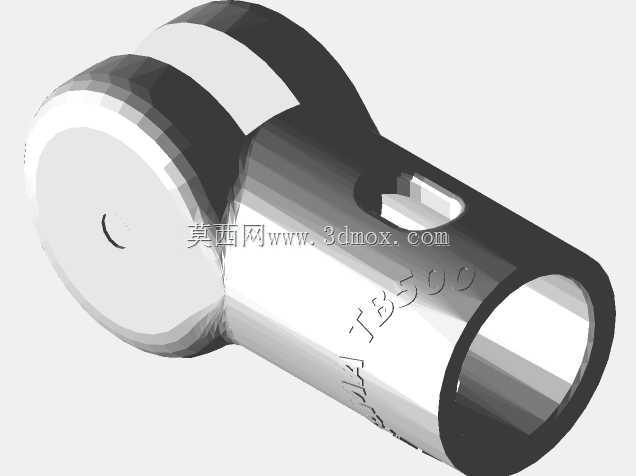

　　该铰接式连接头是CA6140普通车床进给操纵机构中的配套受力连接件，主要承担操纵杆系的铰接传动功能，安装在溜板箱与进给操纵杆的衔接位置，用于传递扳动操纵手柄时的摆动力矩，实现进给方向的平稳切换，避免刚性连接带来的别劲、卡滞问题。从结构设计来看，整体采用一体化圆柱主体搭配双叉耳铰接端的布局，主体段为等直径圆柱结构，侧面开设的贯通腰型孔用于穿装锁紧定位销，装配时可沿轴向微调安装位置，补偿杆系累计的加工装配误差，腰型孔的边缘做了R0.8的圆角倒钝处理，避免应力集中导致的销孔开裂，适配车床频繁正反向扳动操纵的交变受力工况。双叉耳端的同轴销孔精度控制在H7级公差范围，两耳片的平行度公差不超过0.02mm，确保铰接销轴穿装后无径向窜动，

　　耳片与主体段的过渡位置采用大圆弧平滑过渡，圆角半径不小于5mm，有效分散扳动操纵时的应力集中点，避免长期交变载荷下出现根部断裂问题。从安装边界来看，主体圆柱段的外径适配车床操纵杆的内孔安装尺寸，插入深度可通过腰型孔的行程范围调整，装配后铰接端的摆动角度覆盖±25°的操纵行程，完全匹配CA6140车床进给换向的扳动角度需求，不会出现运动干涉。叉耳的开口宽度适配对应联动拨块的厚度尺寸，装配后两侧预留0.1-0.2mm的间隙，既保证摆动灵活，又不会出现过大的旷量导致操纵手感虚位。设计过程中针对车床操纵机构的实际受力做了结构优化，没有采用分体拼接的结构，而是选择整体式成型布局，避免拼接缝带来的强度薄弱点，

　　主体外圆与叉耳端面的垂直度公差控制在0.03mm以内，确保安装后铰接销轴与操纵杆的轴线垂直，不会出现摆动卡滞。铰接销孔的内壁做了表面硬化处理，硬度达到HRC40-45，降低长期铰接转动带来的磨损，延长部件的更换周期，适配车床车间多班次连续作业的使用场景。实际应用中，该部件替换原车床的老旧磨损接头后，可有效消除操纵杆的旷量问题，进给换向的手感更清晰，不会出现扳动手柄后进给动作滞后的问题，同时整体结构的强度冗余量达到1.5倍以上，即使操作人员快速扳动操纵手柄产生冲击载荷，也不会出现结构变形或断裂。在建模过程中，所有配合面的尺寸公差、形位公差都按照车床维修配件的通用加工要求设定，不需要额外做二次工艺修改即可直接用于机加工生产，

　　叉耳的外侧边缘做了C1的倒角处理，既方便装配时对准联动拨块的安装槽，也避免锐边划伤操作人员。侧面的腰型孔长度根据实际装配的调整余量设计，既满足误差补偿需求，又不会过长削弱主体段的结构强度，孔的两端采用半圆结构，应力分布更均匀，相比长圆孔的直边结构抗冲击性能提升30%以上。
