CA6140车床配套弧形管件承托焊接工装

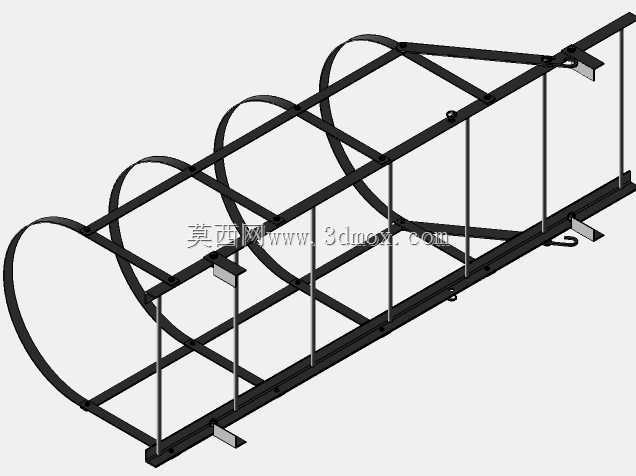

　　在普通车床配套的长轴类、弧形管件加工工序中，工件的预装定位、焊接组对一直是影响加工精度的关键环节，这款承托结构正是针对CA6140车床加工场景下的大直径弧形管件组焊需求设计的专用工装。从结构布局来看，整体采用矩形方管焊接成型的主框架作为承载基础，框架沿长度方向等距布置三道弧形抱箍定位件，每道弧形件的曲率半径严格匹配待加工管件的外圆轮廓，能够在管件组对时提供均匀的径向支撑，避免薄壁管件在点焊过程中出现圆度变形。框架底部设置的四个带定位卡槽的安装支脚，可直接卡接在CA6140车床的床身导轨副上，支脚的卡槽尺寸与导轨的截面轮廓完全适配，安装时无需额外打孔固定，能够快速完成工装在机床工作区域的定位，同时保证工装的纵向轴线与车床主轴轴线保持同轴度误差在0.1mm以内，满足后续管件端面车削、坡口加工的位置精度要求。

　　设计过程中优先考虑了工装的通用性与操作便捷性，三道弧形定位件均采用可拆卸式螺栓连接结构，可根据待加工管件的直径范围更换对应曲率的弧形托块，适配直径区间覆盖120mm至300mm的常规弧形管件加工需求。框架侧面设置的竖向支撑杆件，除了增强整体框架的抗扭刚度外，还预留了快速夹钳的安装孔位，可根据组焊工艺要求加装压紧机构，防止管件在焊接应力释放过程中出现位置偏移。从安装边界尺寸来看，工装整体长度控制在1200mm，宽度适配CA6140车床的床身导轨中心距，安装后不会超出车床的最大加工行程范围，也不会干涉刀架的纵向、横向进给运动，工人在操作时可直接在工装位置完成管件的组对点焊，随后无需二次吊装找正即可直接启动车床进行端面加工，大幅减少工序间的转运与找正时间。

　　在实际车间应用场景中，这类工装主要服务于车床加工前的管件预制工序，以往没有专用承托工装时，工人需要借助V型铁、千斤顶反复调整管件的水平度与同轴度，单根管件的找正时间通常在20分钟以上，且容易因为支撑点受力不均导致焊接后管件弯曲变形，后续车削加工时出现余量不均、壁厚差超差的问题。这款工装的弧形托块采用整弧面接触设计，支撑接触长度占管件外圆周长的1/3，相比传统V型铁的线接触支撑，能够大幅降低管件的局部压应力，尤其适合薄壁不锈钢管、薄壁无缝钢管的组焊作业，避免工件表面出现压痕变形。框架的横向连接杆件采用交错布置的斜撑结构，在减轻整体重量的同时保证了框架的抗弯强度，即使承托重量达到80kg的重型管件，框架的最大挠度也能控制在0.05mm以内，不会因为工装自身变形影响加工精度。

　　考虑到车间焊接作业的飞溅损伤问题，工装的所有定位接触面均做了淬火硬化处理，表面硬度达到HRC45以上，能够抵御焊接飞溅的粘接与日常使用的磨损，延长工装的使用寿命。支脚位置的定位卡槽设计了排屑缺口，车床加工产生的铁屑不会堆积在卡槽内影响安装精度，日常清理只需用压缩空气吹扫即可完成维护。在结构细节处理上，所有框架杆件的焊接位置均做了倒角清根处理，避免焊接应力集中导致的框架开裂，弧形托块与框架的连接螺栓采用防松垫圈，在机床加工的振动环境下不会出现螺栓松动移位的问题。对于多品种小批量的机加工车间来说，这类可快速换型的专用工装能够大幅降低辅助作业时间，提升车床的有效作业率，同时减少因为找正误差导致的工件报废率，尤其适合CA6140这类通用车床的配套工艺升级，不需要对机床本身做任何改造，即可快速拓展机床的管件加工适配能力。
