CA6140车床用布瓦捷锁紧调节机构

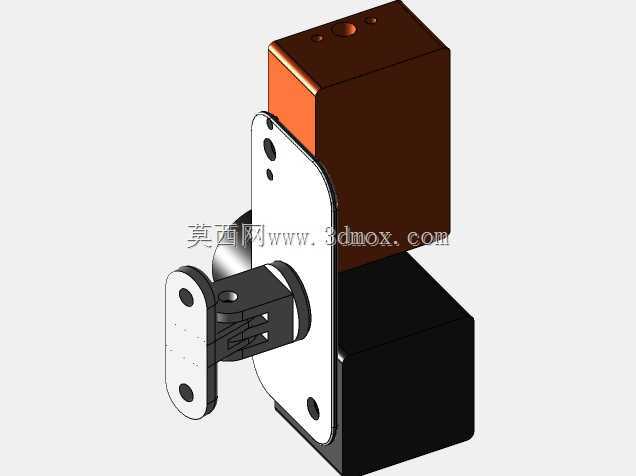

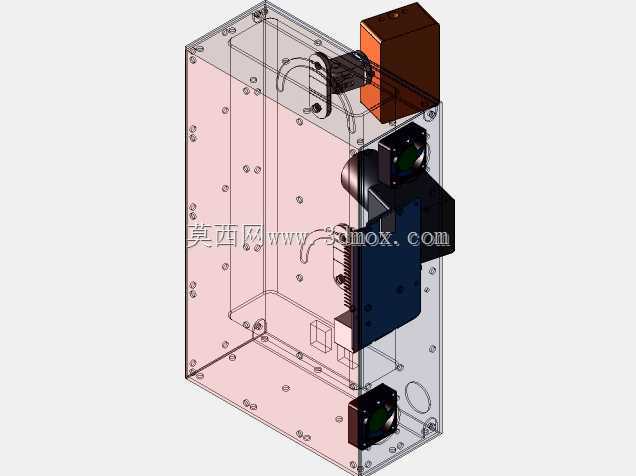

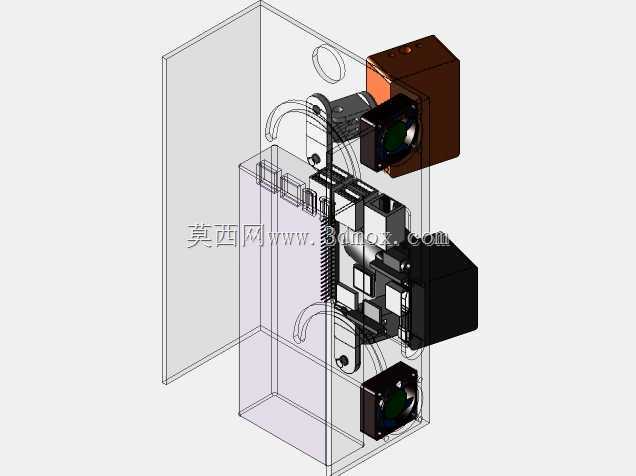

　　该构件是适配CA6140普通车床的布瓦捷式锁紧调节组件，主要应用在车床溜板箱、刀架旁侧的工位锁紧场景，实际生产中用来在车床完成进给定位后，快速锁止对应滑动部件的位置，避免切削过程中部件窜动影响加工精度，在普通卧式车床的日常操作里，这类锁紧件的可靠性直接决定了批量车削作业的尺寸一致性，很多车间里老旧CA6140的锁紧机构磨损后，就需要替换同结构的构件来恢复设备的锁紧性能。从功能特性上看，这个组件采用偏心压合的锁紧逻辑，扳动外侧的铰接压臂时，压臂上的偏心圆弧面会推动内侧的抵接块贴紧机床导轨面或者滑动副的侧壁，依靠摩擦力实现位置锁止，相比传统的螺纹顶丝锁紧，这种结构的操作行程更短，扳动90度左右就能完成锁紧或者松开动作，操作效率更高，

　　而且压合面的接触面积更大，锁紧后的抗振性能更好，在断续切削、大走刀量车削的工况下也不容易出现松脱的问题。设计思路上，整个构件做了分体式的结构拆分，分为固定基座、铰接压臂、抵接衬板、盒式安装座几个部分，固定基座上开了两个沉头安装孔，用来通过内六角螺栓把整个组件固定在车床的滑动部件上，安装孔的孔位做了锪平处理，保证螺栓安装后头部不会突出基座表面，避免和周边部件产生运动干涉；铰接压臂和基座之间采用销轴连接，销轴的配合间隙控制在0.02mm以内，既保证压臂转动灵活，又不会因为间隙过大产生锁紧旷量；抵接衬板采用耐磨钢材制作，和被锁紧的导轨面接触的一面做了粗糙度处理，增大摩擦系数的同时也提升了耐磨性能，长期使用磨损后只需要更换衬板即可，

　　不用替换整个组件，降低了维护成本。外形尺寸与安装边界方面，整个组件的安装基座长度控制在60mm以内，宽度35mm左右，盒式安装座的整体高度不超过80mm，安装时需要在滑动部件的对应位置预留40mm*50mm的安装平面，压臂扳动的活动范围内不能有其他突出的管线、手柄部件，压臂完全松开时的外伸距离比锁紧状态多25mm，设计安装位置时要预留出这个活动空间，避免压臂动作时和周边的进给手轮、刻度盘部件产生碰撞；抵接衬板的工作面和安装基座的基准面平行度公差控制在0.01mm，安装后能保证衬板和被锁紧面完全贴合，不会出现局部接触导致锁紧力不足的问题。实际装配的时候，要先把铰接压臂和基座通过销轴组装到位，测试压臂的转动顺畅度，

　　确认没有卡滞之后再把抵接衬板固定在压臂的前端，然后把整个基座通过螺栓固定在车床的对应安装位，固定时不要一次把螺栓拧死，先调整组件的位置，让衬板在锁紧状态下能完全贴紧被锁止的导轨面，再交叉拧紧安装螺栓，最后反复扳动压臂测试锁紧效果，确认锁止后滑动部件不能被手动推动，松开后滑动部件能顺畅沿导轨移动，没有卡滞感就算装配到位。这类锁紧结构除了用在CA6140车床上，经过尺寸调整后也可以用在其他型号的卧式车床、铣床的滑动部件锁止场景，核心的偏心锁紧逻辑可以复用，只需要根据不同设备的安装空间调整基座尺寸、压臂长度和衬板的形状即可，在普通金属切削设备的改造和维修场景里，这种结构的锁紧件因为结构简单、可靠性高、维护方便，应用范围非常广泛。建模的时候要注意各个铰接部件的配合间隙，不能把销轴和孔做成完全零干涉的配合，要预留实际生产中的装配公差，还有各个部件的棱角位置都做了0.5mm的倒角处理，避免安装和操作的时候划伤操作人员，盒式安装座的内部做了空腔设计，既可以减轻整个组件的重量，也能在空腔里存储少量润滑脂，长期使用时可以缓慢润滑铰接的销轴位置，减少部件的磨损，延长整个锁紧机构的使用寿命。
