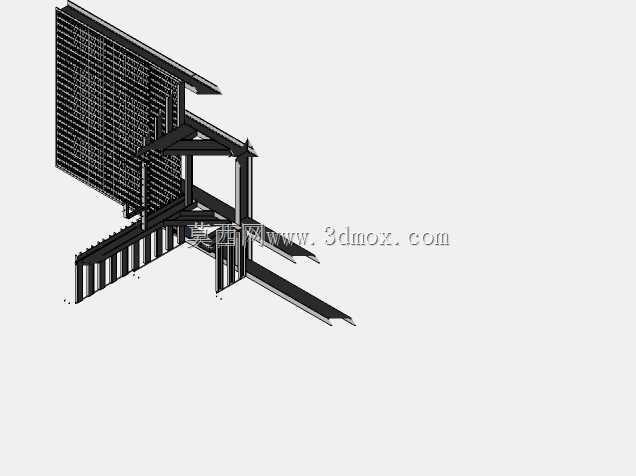

CA6140车床配套立式格栅防护结构

　　这套结构是CA6140普通车床适配的立式格栅防护组件，主要用于车床加工区域的侧向安全防护，在实际车间生产场景中，这类防护结构承担着多重核心作用：一方面可以阻挡车削加工过程中飞溅的高温切屑、切削液雾滴，避免切屑飞溅到操作人员操作区域造成烫伤、切削液沾染衣物或地面造成湿滑隐患；另一方面格栅式的结构设计不会完全遮挡操作人员观察加工状态的视线，相比全封闭钣金护罩，能在保证防护效果的同时，让操作人员随时观察刀具切削状态、工件装夹的运行情况，减少护罩对加工观测的遮挡影响。

　　从结构设计思路来看，整套组件采用框架加格栅的组合式结构，主体支撑框架采用等边角钢焊接成型，框架的安装基准面完全匹配CA6140车床床身侧面的原有安装螺孔位置，不需要对车床床身进行二次打孔加工，安装时直接通过螺栓与床身预留的安装位紧固即可，安装边界完全贴合CA6140车床的侧向轮廓，不会超出车床原有操作通道的占用空间，不会影响操作人员更换工件、调整刀具的常规操作动线。格栅部分采用薄钢板冲压成型的条形格栅，格栅条的间隙控制在8mm，这个间隙尺寸既可以保证足够的观测通透度，又能阻挡绝大多数车削产生的带状切屑、崩碎切屑穿过，避免切屑飞出防护范围。

　　结构的下部设计了倾斜式的导屑槽结构，导屑槽与格栅下部的框架焊接为一体，倾斜角度设置为15度，飞溅到格栅上的切屑落到导屑槽后，会顺着倾斜面滑落到车床的排屑输送槽内，不需要操作人员额外清理护罩下方堆积的切屑，减少日常维护的工作量。导屑槽的侧边设计有翻边结构，翻边高度30mm，可以避免切削液顺着导屑槽侧面流到车间地面，保证切削液全部回流到车床的切削液循环系统内，减少切削液的损耗。

　　在安装适配性上，整套防护结构的总高度与CA6140车床的主轴中心高度匹配，上部延伸到车床主轴箱上方120mm位置，下部一直延伸到床身底部的排屑口位置，完全覆盖车床侧向的加工飞溅范围，不会出现防护盲区。框架的连接位置全部采用满焊焊接后打磨平整的工艺，焊接位置做了去应力处理，避免长期受车间温度变化、切削液腐蚀出现焊接位置开裂的问题。格栅条与框架的连接采用点焊加结构胶辅助固定的方式，既保证连接强度，又避免格栅条在机床运行振动下出现松动、异响的问题。

　　实际使用场景中，这类格栅防护结构多用于中小型机械加工车间的普通车床改造，很多老旧CA6140车床出厂时仅配备简易的切屑挡板，防护范围不足，这套结构可以直接替换原有简易挡板，不需要改动车床原有结构，安装周期短，改造成本低。相比全透明的有机玻璃护罩，金属格栅结构的抗冲击能力更强，不会因为切屑长期飞溅撞击出现表面刮花、透明度下降的问题，使用寿命更长，也不会因为接触高温切屑出现融化、变形的问题。

　　结构的侧边还设计了可开合的活动检修门，检修门的位置正对车床的溜板箱操作手柄位置，需要调整溜板、更换丝杠螺母的时候，可以直接打开检修门操作，不需要拆卸整套护罩，兼顾了防护性和操作便利性。检修门与框架之间采用简易的插销式固定，开关操作便捷，没有复杂的锁具结构，适合车间一线操作人员快速操作。整套结构的所有外露边缘都做了倒钝处理，没有尖锐的毛刺、飞边，避免安装、维护过程中划伤操作人员，符合机械安全防护的相关设计规范。
