三面刃错齿铣刀三维结构设计

项目分类:通用机械零部件 发布时间:2023-11-23 ID:716714
  • 三面刃错齿铣刀三维结构设计
  • 三面刃错齿铣刀三维结构设计
  • 三面刃错齿铣刀三维结构设计

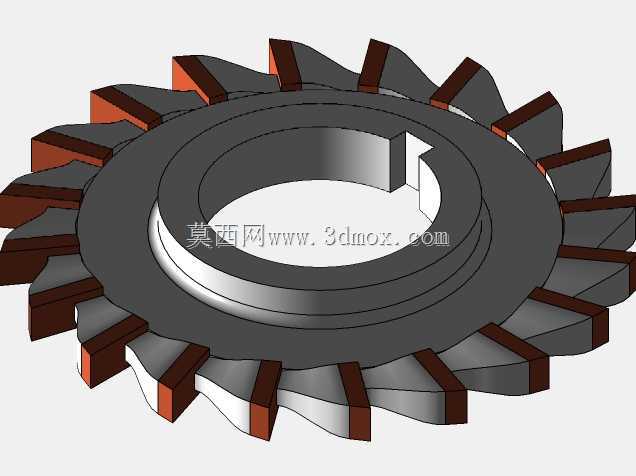

  这款盘状错齿三面刃铣刀,主要适配卧式铣床、加工中心的卧式主轴工位,多用于中碳钢、合金结构钢工件的台阶面、沟槽侧面及浅槽的铣削加工,在批量零件的槽口加工、侧边清根工序中应用广泛,相比直齿三面刃铣刀,错齿排布的刀齿能有效降低单齿切削负荷,减少加工振纹,提升切削过程的平稳性。从结构设计逻辑来看,刀体采用整体盘式结构,中心设置标准键槽型安装孔,可与铣床刀杆通过平键传递扭矩,安装时靠刀杆轴肩与锁紧螺母实现轴向压紧,安装孔的公差配合选用H7级精度,保证与刀杆的同轴度,避免高速旋转时出现动平衡超差问题。刀齿沿圆周方向交错倾斜排布,相邻刀齿的刃口方向相反,每一个刀齿都承担主切削与副切削的分工,侧刃负责加工槽的侧壁,端刃负责槽底的平面加工,

  错齿设计让每一次切削的切屑都能顺利向两侧排出,不会出现切屑卡在齿槽内刮伤已加工表面的问题。齿槽的容屑空间经过参数校核,按照每齿进给量0.1-0.15mm、切削深度3-5mm的常规加工参数计算,齿槽的容积足够容纳单次走刀产生的切屑,同时齿槽根部采用圆弧过渡,避免应力集中导致刀体在断续切削过程中出现开裂风险。刀体的外径、厚度、安装孔直径都遵循通用铣刀的尺寸系列,可直接匹配标准刀杆的安装尺寸,不需要额外定制过渡套,安装边界上,刀体装入刀杆后,轴向跳动量控制在0.02mm以内,径向跳动量不超过0.015mm,能满足IT8级精度的槽类加工要求。设计过程中对刀齿的前角、后角做了针对性优化,加工钢材时前角取12°-15°,

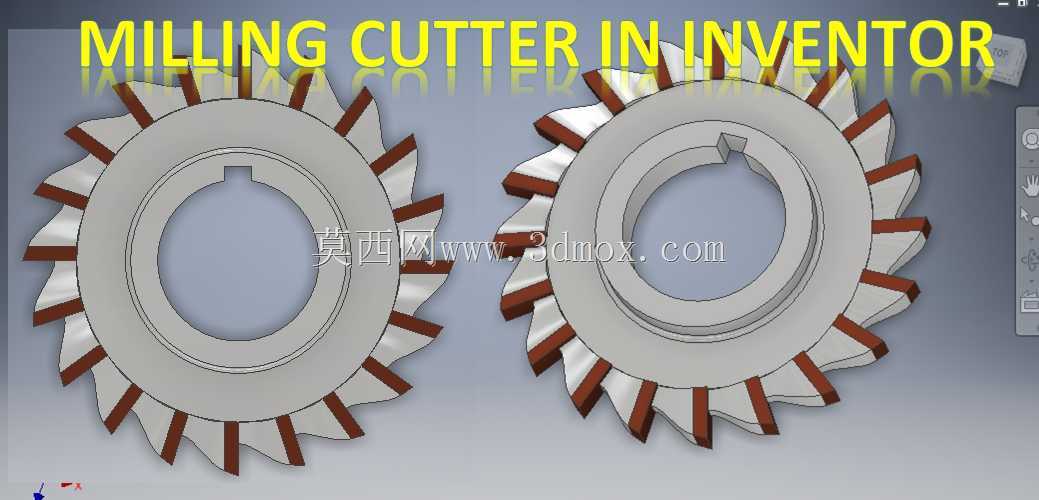

  保证刃口锋利度同时兼顾刃口强度,后角取8°-10°,减少后刀面与工件已加工表面的摩擦,降低切削热的产生。刀齿的刃带宽度控制在0.1-0.15mm,既可以保证刃口的支撑强度,避免崩刃,又不会因为刃带过宽增大切削阻力。在实际使用场景中,这类铣刀常被用于变速箱齿轮的键槽加工、液压阀块的通槽铣削、机床夹具的定位槽加工等工序,相比立铣刀加工沟槽,三面刃铣刀的切削宽度更大,单次走刀即可完成整槽宽度的加工,加工效率能提升40%以上。同时错齿结构的设计让切削力的轴向分力相互抵消,减小了主轴的轴向负载,能延长主轴轴承的使用寿命。建模过程中,先通过旋转命令生成刀体的基础盘型轮廓,再绘制单个刀齿的截面草图,通过圆周阵列生成全部刀齿,

  阵列时按照错齿的角度要求调整相邻齿的倾斜方向,保证齿距的均匀性,误差控制在0.01mm以内,避免加工时出现周期性振动。之后对齿槽、安装孔、键槽的特征做细化处理,所有棱边都做0.2mm的倒角处理,去除锐边,避免安装和使用过程中划伤操作人员。安装孔的键槽尺寸按照GB/T 1095的标准设计,可适配标准A型平键,扭矩传递能力满足直径100mm规格铣刀在切削速度80m/min、进给速度150mm/min工况下的负载要求,不会出现键槽压溃的问题。刀体的两端面都做了平面度要求,平面度公差不超过0.01mm,保证安装时与刀杆轴肩、锁紧螺母端面的贴合度,避免夹紧后刀体出现倾斜。在做动平衡校核时,按照G6.3级的平衡精度要求,对刀体的质量分布做调整,保证在最高转速300r/min的工况下,不会出现明显的振动,保证加工表面的粗糙度能达到Ra1.6以内。
