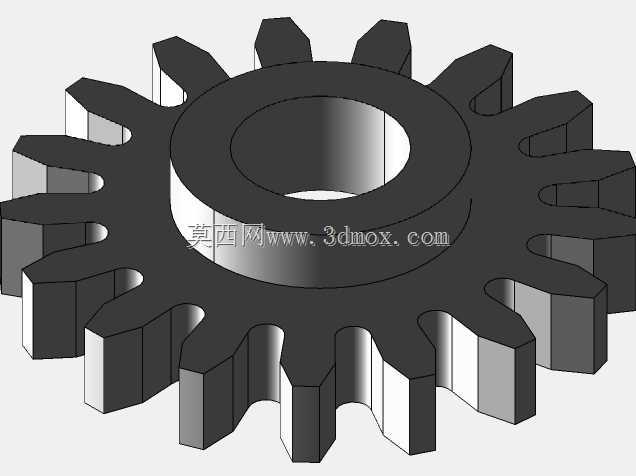

奥林巴斯胶片相机卷片传动链轮齿轮

　　在便携胶片相机的卷片传动链路里，这类异形齿廓的链轮齿轮承担着胶片精准步进输送的核心作用，和常规等齿距标准齿轮不同，它的齿形需要同时适配胶片齿孔的啮合间隙、卷片扳手的输入扭矩传递、以及片仓内胶片走行的阻尼特性，任何一个齿形的角度偏差或者啮合间隙过大，都会导致胶片卷动时出现齿孔撕裂、卷片卡滞、画幅间距不均的问题，直接影响拍摄的成片率。

　　从结构设计逻辑来看，这个零件的中心孔是和相机卷片轴配合的安装基准，孔的内径公差需要控制在极小的范围内，既要保证和金属轴的转动配合顺滑无旷量，又要避免过盈装配导致的转动阻力过大，毕竟便携胶片相机的卷片操作完全靠手动输入扭矩，阻力过大直接影响用户的操作手感。齿部的轮廓不是标准渐开线，而是做了适配胶片齿孔的特殊修形，每个齿的顶端都做了圆弧过渡，防止尖锐边缘刮伤胶片的片基或者齿孔边缘，齿槽的深度刚好匹配胶片齿孔的突出高度，啮合时不会出现齿部顶到胶片非齿孔区域的情况。

　　实际应用场景里，这类零件是老式便携胶片相机的易损件，长期使用后齿部会因为反复和胶片齿孔摩擦、以及和相邻传动齿轮的啮合磨损出现齿形缺损，尤其是早期采用塑料材质制作的这类传动齿轮，在使用十几年甚至几十年后，材料老化加上磨损累积，很容易出现卷片打滑、无法过片的故障，这也是很多存量老相机无法正常使用的常见故障点。针对3D打印制作替换件的需求，这个结构在设计时特意做了壁厚的优化，轮体的辐板部分厚度控制在兼顾强度和打印成型难度的区间，既不会因为壁厚过薄导致打印时出现层间剥离、零件强度不足的问题，也不会因为壁厚过厚导致打印时收缩变形，影响齿形的精度和中心孔的装配尺寸。

　　安装边界上，这个齿轮的轴向厚度需要和相机片仓内的安装槽宽度完全匹配，装配后不能出现轴向窜动，否则啮合时齿面和胶片齿孔会出现错位，长期使用会单侧磨损齿孔。齿顶圆的直径需要严格匹配卷片行程的要求，每转动一个齿距，对应的胶片走行长度刚好是一个画幅的间距加上片边间隔，保证每张照片的画幅位置准确，不会出现叠片或者画幅间距过大浪费胶片的问题。齿部的表面粗糙度也有明确要求，打印完成后需要对齿面做简单的打磨处理，去除打印层纹带来的尖锐凸起，避免刮伤胶片的药膜面，毕竟胶片的药膜非常娇嫩，哪怕是很微小的硬质凸起，在卷动过程中都可能在底片上留下划痕，影响最终的成像效果。

　　和常规工业传动齿轮不同，这类相机用的传动链轮负载非常小，不需要考虑大扭矩传递下的齿根强度问题，反而更看重齿形的精度、表面的光滑度、以及长期使用下的耐磨性能，在选择3D打印材料时，需要优先选择耐磨性能好、收缩率低的树脂材料，打印完成后可以做适当的后固化处理提升零件的表面硬度，延长替换件的使用寿命。设计时还特意考虑了和相邻传动齿轮的啮合侧隙，侧隙过小会导致卷片转动阻力大，操作手感生涩，侧隙过大会导致卷片时出现空程，扳手扳动一段距离后胶片才开始走行，操作手感松散，也容易因为冲击导致齿部断裂。整个轮体的结构没有多余的冗余设计，所有尺寸都围绕相机内部狭小的安装空间做了优化，不会和片仓内的其他零件比如压片板、胶片导轨、计数机构产生运动干涉，装配后可以完全替代原厂损坏的齿轮，恢复相机的正常卷片功能。
