双轴工业碎纸机结构设计三维模型

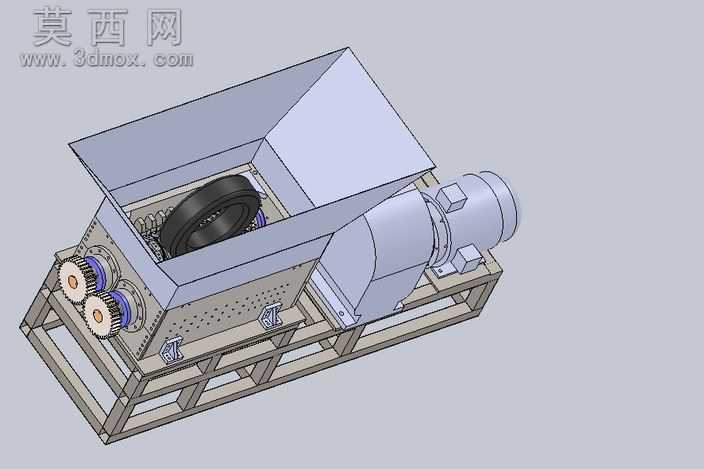

本作品为工业级双轴碎纸机的三维建模设计，整体采用SolidWorks完成全参数化建模，完整还原了设备从进料到动力输出的全部结构细节。建模过程中首先搭建底部方管焊接机架的基准框架，采用标准型钢截面草图拉伸生成机架主体，对焊接连接处做了简化的焊缝特征处理，保证机架承重结构的视觉真实感，同时为上部工作腔的安装预留了精准的定位孔位。上部进料仓采用倾斜式漏斗结构设计，通过多截面实体放样生成大角度进料导面，内壁做了轻微的拔模斜度处理，避免纸张进料时发生卡滞，进料仓与破碎腔采用螺栓连接的法兰结构，建模时还原了法兰面的密封槽与螺栓阵列特征。核心破碎腔部分采用平行双轴布局，两根破碎轴上分别装配交错排布的破碎刀片，刀片采用硬质合金材质的外观渲染设置，表面做了哑光金属质感处理，刀片之间的啮合间隙严格按照碎纸作业的剪切需求设定，轴端配套传动齿轮组，齿轮参数按照传动比1:1进行建模，还原了直齿轮的齿形轮廓与键槽连接结构。动力端采用卧式减速电机直连的布局，电机外壳做了散热筋的细节建模，接线盒、安装底座等附属结构均完整呈现，电机与破碎轴之间采用联轴器连接，联轴器的弹性缓冲垫结构也做了简化建模还原。渲染阶段整体采用工业灰作为机架与腔体的主色调，转动部件采用不同深浅的金属色区分，电机部分做了漆面质感处理，透明视角下可清晰观察内部刀片啮合与齿轮传动的结构关系。设计思路上兼顾了设备的结构合理性与建模的可编辑性，所有零部件均采用参数化草图驱动，方便后续根据不同碎纸产能需求调整轴长、刀片数量、电机功率等参数，模型整体装配关系完整，无干涉错面，可直接用于结构展示、作业原理演示以及后续的工程图导出工作。
