西奥詹森仿生腿部行走连杆机构

　　这套连杆式仿生行走机构，核心依托多连杆耦合运动实现类生物步态的平稳输出，目前在足式探测机器人、科普教学演示装置、小型户外移动载具的行走单元开发中应用广泛。不同于轮式移动结构对平整铺装路面的强依赖，该机构通过固定轨迹的连杆联动，可在碎石路面、浅滩、草地等非结构化地形上完成稳定行进，单组腿单元的运动轨迹完全由各连杆的铰接点位决定，无需额外的复杂控制程序介入，仅需单一旋转动力输入即可驱动整组腿完成抬升、前伸、落地、后蹬的完整步态循环，大幅降低了小型行走设备的控制门槛与硬件成本。

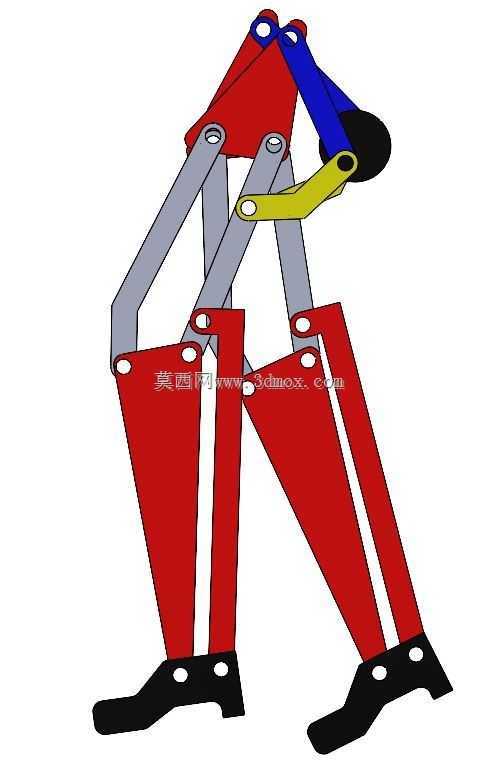

　　从结构功能特性来看，整套机构的动力输入点设置在上方蓝色曲柄与机架的铰接位置，动力输入后通过黄色连杆将旋转运动传递至灰色主支撑连杆组，再通过多组红色连杆的铰接联动，最终带动末端的足部构件走出预设的类人行走轨迹。机构运行过程中，各连杆之间仅存在铰接处的转动摩擦，无滑动摩擦副，整体传动效率高，铰接点位可采用标准销轴配合自润滑衬套装配，日常维护仅需定期检查铰接处的磨损间隙即可，维护成本远低于带复杂液压或伺服控制的多自由度足式结构。足部构件采用平底支撑设计，落地阶段与地面的接触面积更大，单位面积接地比压更小，行进过程中不易出现下陷、打滑的问题，在松软土质路面的通过性表现优于同尺寸的轮式结构。

　　设计过程中，各连杆的长度参数、铰接点位的相对位置是决定步态合理性的核心要素，建模阶段需要先通过运动仿真反复迭代各杆长参数，确保足部在支撑阶段的运动轨迹尽量接近水平，避免行进过程中出现机体上下起伏过大的问题，抬升阶段则需要保证足部有足够的离地高度，能够越过常见的路面凸起障碍。整套机构的横向安装边界可根据搭载设备的宽度灵活调整，单组腿单元的纵向尺寸可根据所需步幅、越障高度需求等比例缩放，缩放过程中只要保证各连杆的长度比例不变，即可复现原有的运动轨迹，不需要重新进行运动学参数计算。机架部分的安装孔位可根据动力源的安装尺寸灵活调整，适配常规的直流减速电机、舵机等多种旋转动力输出部件，动力输入端的曲柄转动方向决定了机构的前进与后退状态，切换转向仅需改变动力输入轴的旋转方向即可，无需额外加装换向传动结构。

　　实际装配过程中，需要注意左右两侧腿单元的曲柄相位差需保持180度，确保两侧腿的步态交替进行，避免行进过程中出现机体重心偏移过大导致的侧倾问题。多组腿单元组合使用时，可根据载具的重量、尺寸需求调整腿组数量，常见的四组、六组腿布局可进一步提升行进过程中的稳定性，适合搭载探测传感器、小型作业工具完成户外巡检、地形探测等作业任务。整套机构的连杆构件可采用板材切割加工成型，加工工艺门槛低，不需要复杂的铸锻工序，小批量制作时采用亚克力、铝合金板材激光切割即可完成构件加工，装配难度低，适合作为机械原理教学的实操案例，也可作为小型仿生行走玩具、科普展品的核心运动结构使用。机构运行过程中无冲击载荷，各构件的受力状态以拉压载荷为主，对材料的抗弯折性能要求较低，在轻量化设计场景下可采用工程塑料制作连杆构件，进一步降低整体结构重量，提升续航表现。
